Як прошити ЕБУ sirius автомобілів daewoo і chevrolet

Розглянемо як зробити чіп тюнінг Daewoo і Chevrolet з електронними блоками управління Sirius.

ЕБУ Sirius підтримує режими програмування:
Встановити зв'язок.
Можливість вважати FLASH.
Можливість записати FLASH.

Увага! Перед виконанням даних команд з ЕБУ, повинен знаходиться в режимі програмування, окрім команди "Встановити зв'язок", вона використовується для перекладу блоку з одного - режиму діагностики, в іншій - режим програмування.

Завантажувач так само підтримує читання і запис пам'яті FLASH, блоку Sirius тільки в BSL режимі "на столі", тоді коли ЕБУ знаходиться в (так званий "бут режим") режимі програмування.

Розмір прошивок пам'яті FLASH для ЕБУ Sirius - (262144 байт) 256 Кб.

В даних ЕБУ немає EEPROM пам'яті. В якій зазвичай зберігаються дані іммобілайзера і інші настройки, в блоці Sirius зберігається безпосередньо все під FLASH пам'яті. Це означає, що обчислена прошивка для кожного ЕБУ індивідуальна, з чого випливає що на іншому блоці працювати не буде, потрібно буде перепрівязивать ключі іммобілайзера. Через це є два варіанти модифікації прошивок даних блоків:

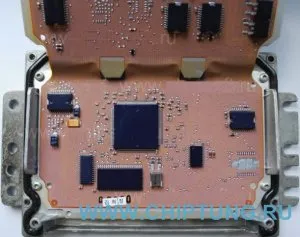

Що б перевести блок Sirius в режим програмування, потрібно до підключення живлення до нього, потрібно замкнути (28 ногу FLASH пам'яті AM29F200BB) 104 ногу процесора C167 на масу (мінус) через резистор близько 10 кОм (що б було зручно, можна виготовити щуп зі звичайної ручки). Подавши напруга на блок (семітіровать включення запалення підключивши на столі) далі потрібно "Встановити зв'язок". Успішно встановивши зв'язку можна переходити до читання і запису пам'яті FLASH ЕБУ.

Підключення до роз'єму блоку Sirius:
56 - К-Лінія.
24 - маса ЕБ.
29 - (замок запалювання) відключається харчування +12
30 - (АКБ) відключається харчування +12
