Балансова належність електромереж

Електричні мережі обплутали все навколо, немов павутина. Особливо це стосується населених пунктів, території поблизу розподільних підстанцій, промислових підприємств. Тому при необхідності проведення будівельних, земляних або інших робіт поблизу ліній електропередач, необхідне узгодження з організацією, на балансі якої знаходиться та чи інша лінія електропередач.

Як визначити, до якого підприємства відноситься лінія електропередач? Електричні мережі, як кабельні, так і повітряні, в залежності від напруги, розташування і призначення мають різну приналежність. Нижче розглянемо загальний принцип поділу електричних мереж в залежності від їх класу напруги.

Мережі класу напруги 0,4 кВ

До електромереж класу напруги 0,4 кВ відносять побутові та промислові мережі напругою 220/380 В. Електричні мережі, розташовані на території населених пунктів, як правило, мають балансову приналежність до РЕМ - районним електричним мережам.

У великих містах кожен район міста відноситься до окремого підрозділу РЕМ. Електромережі невеликих міст, селищ, сіл, як правило, об'єднують в один РЕМ, зазвичай в межах одного адміністративного району, включаючи районний центр. Велика частина споживачів РЕМ - побутові споживачі, різні держустанови. Також дана організація може здійснювати електропостачання мережами 0,4 кВ дрібних підприємств, об'єктів юридичних осіб.

Промислові мережі 0,4 кВ, як правило, проходять по території підприємств, які мають власні понижуючі підстанції. Дані мережі знаходяться у власності даного підприємства, їх експлуатацію здійснює відповідна служба підприємства.

Мережі напругою 6, 10 кВ

Наступний клас напруги електромереж - 6-10 кВ. Мережі напругою 6 і 10 кВ за зовнішніми ознаками не мають відмінностей. Напруга 10 кВ вибирається в тому випадку, якщо електричні мережі живлять виключно побутових споживачів і підприємств, обладнання яких живиться від мереж напругою до 1000 В.

Напруга 6 кВ в електричних мережах використовують, якщо на промисловому підприємстві встановлено високовольтне обладнання. харчується безпосередньо від даної напруги. Напруга 6 кВ використовується також для харчування знижують підстанцій побутових споживачів. В основному це напруга використовується в тих районах, де зосереджено кілька підприємств, де є високовольтне обладнання.

Електромережі 6-10 кВ, що живлять підстанції побутових споживачів, обслуговуються відповідними підприємствами РЕМ. Лінії, які здійснюють електропостачання підприємств, можуть бути у власності даних підприємств або окремої спеціалізованої організації.

Наприклад, якщо в регіоні розташовано безліч заводів, шахт, то електропостачання даних підприємств може здійснюватися організацією, яка спеціалізується виключно на промислових споживачах.

Мережі напругою 35, 110 кВ

РЕМ здійснює експлуатацію електричних мереж напругою 0,4-10 кВ. Наступною ланкою в енергосистемі є високовольтні лінії класу напруги 35 і 110 кВ. Дані лінії здійснюють харчування знижують підстанцій РЕМ, на яких напруга перетвориться в 6 або 10 кВ. Також дані електромережі можуть живити понижуючі підстанції великих промислових підприємств.

Чим вище напруга, тим менша кількість ліній електропередач знаходиться в тому чи іншому регіоні, тому експлуатацію електричних мереж 35-110 кВ здійснюють організації, які об'єднують в собі декілька РЕМ.

Повітряних ліній електропередачі 35 кВ, як і лінії 0,4-10 кВ, знаходяться у власності однієї організації. Лінії 110 кВ, через свою великої протяжності, можуть перебувати на балансі декількох підприємств. Наприклад, 30 км лінії знаходиться на балансі однієї організації, а 50 км, що проходять по території іншого регіону, на балансі організації, що здійснює електропостачання даного регіону.

На території одного і того ж регіону може перебувати кілька постачають підприємств. Мережі поділяють з метою зручності їх обслуговування та роботи зі споживачами.

Наприклад, одне підприємство експлуатує електричні мережі, які живлять споживачів РЕМ, інше підприємство здійснює харчування промислових об'єктів на території даного регіону. Тому часто дві розташовані в безпосередній близькості підстанції або лінії електропередач можуть належати різним підприємствам.

Електромережі напругою 110 кВ можуть бути транзитними (магістральними), тобто забезпечувати зв'язок між кількома регіонами. Відповідно дані електричні мережі будуть знаходитися на балансі більших підприємств, що експлуатують електричні мережі в межах області, великого ділянки енергосистеми.

Підприємства, що здійснюють експлуатацію мереж 35-110кВ, часто називають високовольтними електричними мережами - ВЕС.

Мережі напругою 220-750 кВ

Електромережі даного класу напруги називають магістральними - МЕМ. Дані мережі є одними з найбільш важливих артерій об'єднаної енергосистеми країни. Дані мережі знаходяться на балансі підприємств МЕМ, які здійснюють обслуговування мереж в межах декількох областей країни.

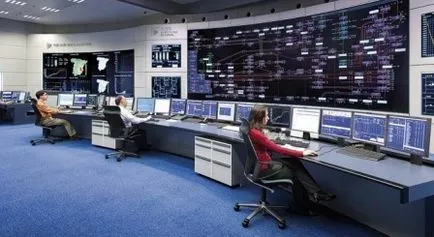

Оперативне управління електричними мережами

Балансова належність електричних мереж має на увазі, що підприємство здійснює експлуатацію і обслуговування електричних мереж. Також є таке поняття, як оперативне управління електричними мережами. Електричні мережі в сукупності складають енергосистему району, області, країни в цілому, тому для забезпечення стабільної та надійної роботи енергосистеми, організовується централізоване управління електричними мережами.

Як правило, на енергопостачальних підприємствах РЕМ, ВЕС, МЕМ і т.п. є оперативно-диспетчерські служби. які здійснюють оперативне управління електричними мережами. При цьому лінії електропередач можуть перебувати на балансі одного підприємства, а їх управління буде здійснюватися іншим підприємством.

Наприклад, підстанція одного підприємства здійснює харчування заводу, а кілька ліній даної підстанції здійснює харчування знижують підстанцій побутових споживачів. При цьому лінія буде знаходитися на балансі першого підприємства, але оперативне управління здійснюватиметься другим підприємством, яке експлуатує мережі побутових споживачів.
