Багатощипцовий дах фото

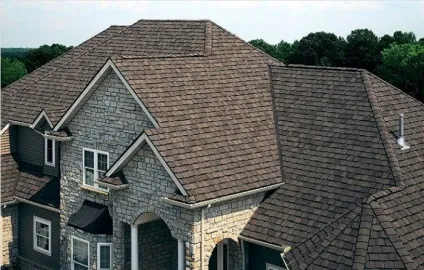

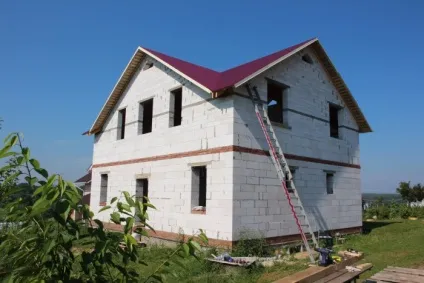

Вся справа в приміщеннях під покрівлею, які накриваються окремим елементом, що з'єднується з основною покрівельної системою. Цей елемент і називається щипцом. Особливість його конструкції - це два ската без карниза, що упираються в стіни будівлі. Щоб зрозуміли, про що йде мова, подивіться фото зверху (будинок з багатощипцевих дахом). У скатів є одне зіткнення з іншими елементами даху - це ендови або ребра. Тобто, виходить так, що ця споруда не має фронтонів.

Якщо подивитися на покрівельну систему зверху (якщо будинок квадратний або прямокутний, і його щипці розташовуються один проти одного), то це буде конструкція у вигляді хреста. При цьому хрестів буде два: внутрішній - це ендови, зовнішній - це ребра або ковзани даху. До речі, ендови - це ті ділянки, в яких взимку накопичується сніг у великих кількостях, а влітку сміття.

Особливості багатощипцевих покрівлі

Якщо перед вами стоїть завдання, зробити багатощипцевих дах своїми руками, то ви повинні усвідомлювати, що її конструкція - це величезна кількість різних елементів, сам процес складний, тому зазвичай його проводять професіонали. Але якщо в технології зведення ретельно розібратися, то спорудити багатощипцевих дах самостійно буде можливим.

Питання ж вартості всієї конструкції варто трохи особняком. Вся справа знову-таки в великій кількості використовуваних будматеріалів. І тут, як показує практика, економити немає сенсу. Проект і розрахунок, проведені фахівцями, повинні строго дотримуватися. Не варто робити проект і розрахунки своїми руками, невелика неточність може призвести до великих проблем вже на початковій стадії спорудження багатощипцевих даху. Проектування цього типу покрівлі має проводитися з особливою ретельністю, з урахуванням всіх видимих і невидимих навантажень і факторів.

Якщо звести багатощипцевих дах за всіма правилами, то в підсумку ви отримаєте:

Стійку і надійну покрівельну конструкцію, яка буде чудово протистояти природним навантажень тільки за рахунок збалансованої кроквяної системи.
Під дахом можна буде організувати кілька житлових і господарських приміщень. Будинок стане більш функціональним.
Це привабливий зовнішній вигляд, остаточно оригінальний і рідко зустрічається, так що є можливість виділитися серед сусідів.

І один неприємний момент, пов'язаний із зведенням цієї конструкції: велика кількість відходів покрівельного матеріалу. Професіонали майстри доводять його до мінімуму, але якщо ви робите дах своїми руками, то відразу треба бути готовим, що фінансові вкладення зростуть.

Зведення багатощипцевих даху своїми руками

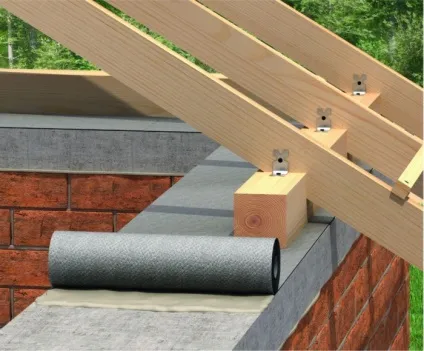

Основний навантажувальний елемент покрівлі - це мауерлат. По суті, це бруси (мінімальний перетин 150х150 мм), які кріпляться за допомогою металевих анкерів до стін будинку. Щоб закласти анкери, необхідно по всьому периметру будівлі залити бетонний армований пояс.

Увага. Армування бетонного пояси повинно бути суцільним.

На встановлений мауерлат спиратимуться кроквяні ноги. Вони можуть бути висячими або похилими, все буде залежати від конструктивних особливостей покрівельної багатощипцевих системи. Як крокв зазвичай застосовуються дошки перетином 150х50 мм. Якщо передбачувані навантаження, підтверджені розрахунками, будуть досить великими, то замість дощок треба буде використовувати бруси перетином 150х100 мм або вищеописані дошки здвоїти між собою.

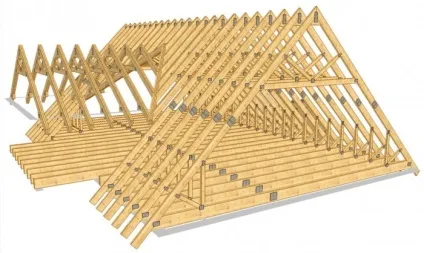

За несучої капітальної стіни укладається коньковий брус, на який будуть встановлюватися крокви верхніми краями. Брус виставляється точно за місцем і підпирає опорами і укосинами. Після чого на нього і мауерлат встановлюються кроквяні елементи. Крок укладання буде залежати від обраного покрівельного матеріалу. Якщо це важкі види (наприклад, черепиця), то крок між кроквами повинен бути в межах 60-80 см. Якщо це профнастил або металочерепиця, то крок можна збільшити до 1,0-1,5 м. Все те ж саме стосується і обрешітки.

Кріплення крокв проводиться металевими кріпильними виробами за допомогою саморізів. До речі, досвідчені майстри з'єднання між елементами многошіпцовой даху роблять методом врубки, так би мовити, по-старому. Спосіб складний у виконанні, що вимагає значного досвіду. Тому для тих, хто зводить будинок і дах своїми руками, рекомендується використовувати сучасні технології кріплення.

Увага! При кріпленні крокв до мауерлату необхідно зробити поглиблення в брусі під розмір ширини стропіли. А вже після установки за місцем скріплювати елементи металевими профілями.

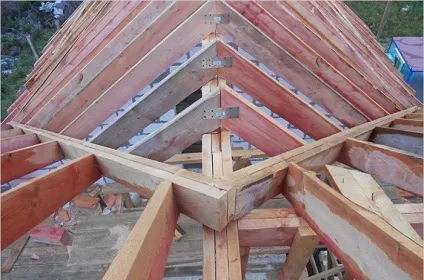

За коньковому брусу монтаж проводиться простим укладанням і металевими кріпленнями, як це показано на верхньому фото.

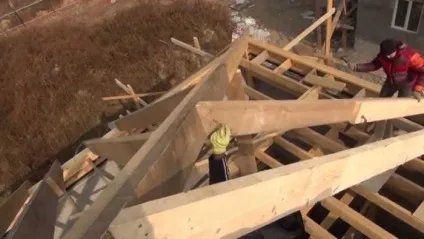

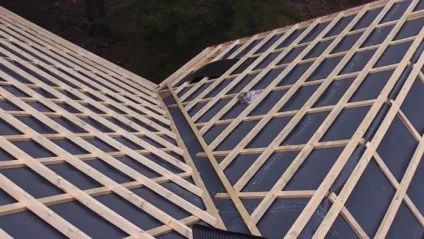

Найскладніший етап при зведенні багатощипцевих покрівлі своїми руками - це створення ендови між скатами даху. До речі, на цьому ж фото вона добре видна. По-перше, необхідно відзначити, що ендова навантажується більше всіх інших елементів покрівлі, тому при її спорудженні необхідно подбати про міцність матеріалу, з якого вона виготовляється. Тут так само, як і з гребеневим бруском, можна використовувати або товстий брус, або здвоєні дошки.

По-друге, ендова - це похилий внутрішній кут, який утворюється кроквами двох скатів покрівлі. Тому крокви будуть спиратися на неї. Тут важливо суворо дотримуватися параметри конструкції, які закладені в проекті багатощипцевих даху. Особливо це відноситься до кута, по якому з'єднуються між собою скати. Якщо розібратися, то ендова - це, по суті, частина опорної конструкції, до якої відносяться коник і мауерлат.

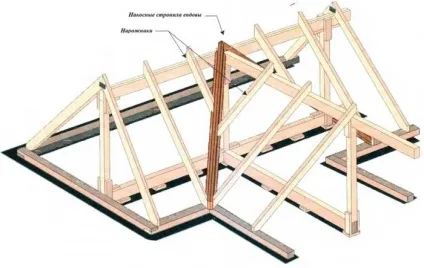

Зверніть ще раз увагу на фото. На ньому добре видно, що до коньковому брусу встановлений в цій же площині тільки перпендикулярно ще один елемент. Це так званий прогін. По суті, це коник для прибудови, яка і буде утворювати щипець даху. Прогін обов'язково виготовляється з того ж матеріалу, що і коник. Він також буде навантажувати. І хоча основна маса крокв спиратиметься на ендову, на прогін прибудови спиратимуться кроквяні ноги, що формують щипець. До речі, ці крокви звуться «нарожнікі».

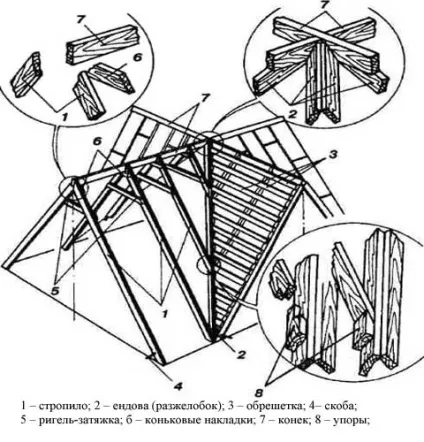

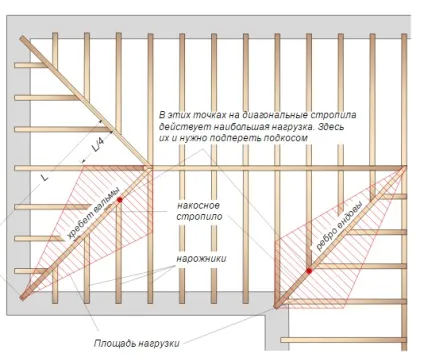

Найпростіша конструкція багатощипцевих покрівлі - це дах, встановлена на квадратний будинок. Начебто все просто, але є у цієї форми і свої труднощі в зведенні. Тут важливо зрозуміти, як з'єднуються в одній точці всі інші елементи. Тонкощів в цих вузлах чимало, особливо це відноситься до стикування та кріплення. Щоб кожен елемент був міцно закріплений, фахівці пропонують використовувати додаткові упори і підпори. Щоб не бути голослівним, пропонуємо подивитися на фото, де ці вузли показані в повному розборі.

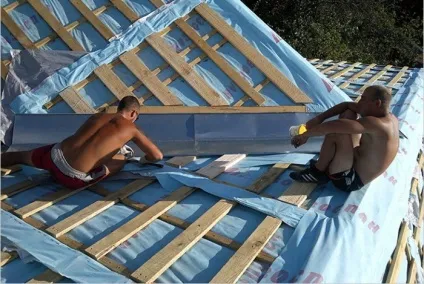

По-третє, що стосується ендови. Це найбільш вразлива частина покрівельної системи. Ось чому так важливо ретельно провести її герметизацію. Зазвичай це роблять в кілька етапів.

По латах встановлюється металева планка, що закриває собою частину елементів по ширині.

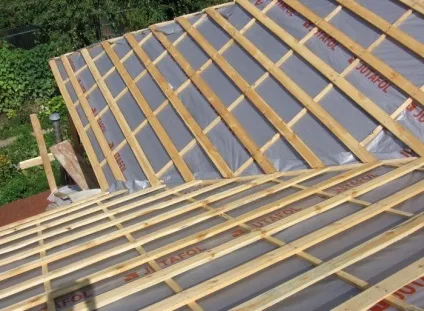

Укладається гідроізоляція, часто в два шари.
Ще одна така сама планка.

Увага! Решетування під ендову повинна бути суцільною.

Цей елемент багатощипцевих даху за своїми технологічними властивостями нічим не відрізняється від риштувань інших форм покрівель. Тобто, точно також вибирається крок установки, розміри елементів, способи кріплення і так далі.

Висновок по темі

Зробити багатощипцевих дах своїми руками не дуже просто. Але якщо освоїти ази роботи з столярними інструментами і зрозуміти, що собою являє схема конструкції, як проводиться установка і кріплення елементів даху, то впоратися з поставленим завданням можна без великих проблем.

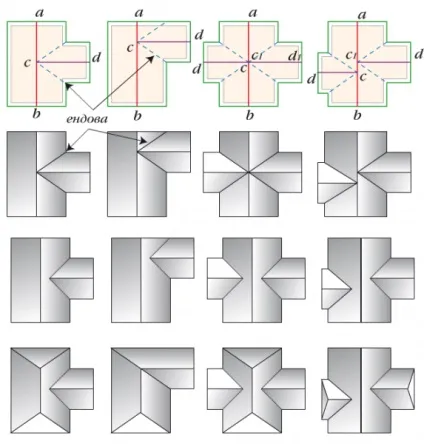

Єдина відмінність підтипів багатощипцевих даху - це форма самого будинку. Тобто, будинок може бути квадратним і прямокутним. У першому випадку може в покрівельної системі відсутні коник. Просто все скати будуть з'єднуватися в одній верхній точці, як показано на верхньому фото. Отже, будинок, накритий багатощипцевих дахом, найоригінальніший.
