Азимути і дирекційний кут

Головна - Бойова підготовка - Військова топографія - Азимути і дирекційний кут. Магнітне відхилення, зближення меридіанів і поправка напрямку

Істинний азимут (Аі) - горизонтальний кут, що по ходу годинникової стрілки від 0 ° до 360 ° між північним напрямом істинного меридіана даної точки і напрямом на об'єкт (див. Рис. 1).

Магнітний азимут (Ам) - горизонтальний кут, що по ходу годинникової стрілки від 0 ° до 360 ° між північним напрямком магнітного меридіана даної точки і напрямом на об'єкт.

Дирекційний кут (ДУ) - горизонтальний кут, що по ходу годинникової стрілки від 0 ° до 360 ° між північним напрямком вертикальної лінії координатної сітки даної точки і напрямом на об'єкт.

Магнітне відхилення (Ск) - кут між північним напрямком істинного і магнітного меридіанів в даній точці.

Якщо магнітна стрілка відхиляється від істинного меридіана на схід, то схиляння східне (враховується зі знаком +), при відхиленні магнітної стрілки на захід - західне (враховується зі знаком -).

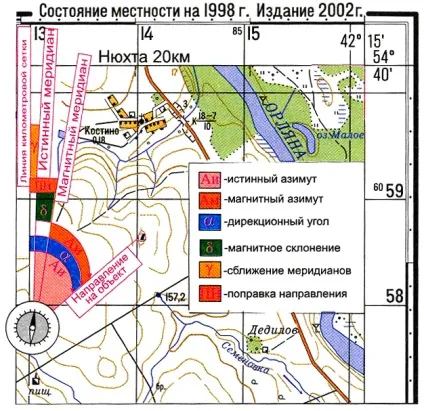

Мал. 1. Кути, напрямки та їх взаємозв'язок на мапі

Зближення меридіанів (Сб) - кут між північним напрямком дійсного меридіана і вертикальною лінією координатної сітки в даній точці. При відхиленні лінії сітки на схід - зближення меридіана східне (враховується зі знаком +), при відхиленні лінії сітки на захід - західне (враховується зі знаком -).

Поправка напрямку (ПН) - кут між північним напрямком вертикальної лінії координатної сітки і напрямком магнітного меридіана. Вона дорівнює алгебраїчній різниці магнітної відміни і зближення меридіанів:
