Автополив своїми руками з фото і відео монтажу системи автополиву на дачі
Перед тим як зробити автоматичний полив на дачі, уважно вивчіть рекомендації фахівців.
Головний елемент системи автоматичного поливу, що монтується своїми руками, - електромагнітний клапан NT8048 (виробник - «Майстер Кіт») з напругою 12 В, який дозволяє автоматизувати процес поливу і значно заощадити час і сили. Цей клапан може забезпечити повну електробезпека контактів навіть при попаданні в них води, чого буває важко уникнути при поливі ділянки. Так що удар електрострумом при випадковому дотику вологими руками до контактів або мокрому корпусу клапана повністю виключений, оскільки навіть при включеному харчуванні небезпечного для життя напруги тут немає.
Монтуючи автоматичну систему поливу своїми руками, пам'ятайте, що подальша доробка системи, крім іншого, передбачає автономне живлення всіх її приладів від акумулятора, напруга якого складає 12 В, а ємність - 15 А / ч. Цього цілком повинно вистачити для повноцінної роботи системи, а отже, і для автоматичного поливу протягом не менше ніж 7 днів.
При монтажі автополива своїми руками шланги повинні підключатися до дачного водопроводу з досить високим тиском. Електроживлення приладів управління здійснюється за допомогою електромагнітного клапана (одного або декількох) від окремої розетки. Живити розетку слід за допомогою дроту, що йде від розподільного щитка.
У цьому ланцюзі необхідно встановити також прилад захисного відключення, щоб попередити ураження людей струмом і убезпечити електромережу будинку від короткого замикання в схемі поливу.
При дуже низькій вартості і максимальній простоті монтажу зробити такий автополив своїми руками зможе навіть людина, що не має ніякого попереднього досвіду.
Однак перед тим як зробити автоматичний полив, врахуйте один недолік - він полягає в тому, що систему необхідно залишати постійно включеної, навіть під час відсутності на дачі. Додатковий мінус до цього - система буде працювати в будь-яку погоду, навіть під час дощу. Також, монтуючи система автополиву своїми руками, не забудьте, що для того щоб поливати різні рослини з різною частотою, для кожного таймера потрібно свій клапан.
Як зробити автоматичний полив на дачі: матеріали та інструменти
До того як зробити автополив своїми руками, преобретени наступне матеріали та інструменти:
- розетка на 220 В з вбудованим таймером;
- електромагнітний клапан NT8048 з напругою 12 В;
- мережевий адаптер з вихідною напругою 12 В на 3 А (для нормальної роботи клапана може вистачити і 0,5 А);
- шланг з гайкою х / 2 дюйма на кінці для приєднання до водопровідної магістралі;
- двожильний електрокабель достатньою для поливу ділянки довжини;
- перехідник для стикування різьблення і шлангів для поливу;
- обтискні електроклемми;
- садовий розпилювач (за бажанням);
- відрізки термоусадочної трубки для ізоляції всіх електричних з'єднань;
- пасатижі;
- кусачки;
- кліщі;
- тестер.
При виборі розеткових таймерів для монтажу автоматичного поливу городу своїми руками слід звернути увагу на те, що вони бувають електромеханічні і електронні. Перші коштують дешевше електронних, що пояснюється одним їх конструктивним мінусом - при відключенні на дачі електроенергії такий лічильник вимкнеться, а при поновленні подачі електроенергії він буде відставати рівно на той час, на яке було відключено світло.
Якщо, наприклад, за час відсутності господарів на дачі світло відключався кілька разів в загальній складності на 7 годин, то запущений ними по приїзді на дачу автополив, запрограмований на 7.00, буде працювати вже о 14:00, т. Е. Через 7 годин, в саму спеку.
Тому за умови частого відключення світла на дачі і відсутності сучасного ДБЖ або генератора краще вибрати для монтажу саморобної системи автополиву електронний таймер.
Якщо ж світло відключають досить рідко, для автополиву городу своїми руками цілком згодиться таймер електромеханічний, який, крім того, підійде і для пристрою автоматичної системи поливу городу безпосередньо в будинку, де простіше здійснювати контроль і налаштування автополива і навіть вдасться трохи заощадити на монтажі.
Як налаштувати автоматичний полив городу
Тепер, коли ви знаєте, як зробити автоматичну систему поливу, потрібно виконати настройку таймера поливу. Як налаштувати автоматичний полив, щоб рослини наситились вологою рівномірно? Для цього слід встановити час початку і закінчення поливу. Зазвичай полив ділянки проводиться двічі на добу - ввечері в 20-21 годині і рано вранці, о 6-7 годині, щоб уникнути, поливу при прямому сонячному світлі, адже крапельки води виконують роль лінз і листя, покриті цими крапельками, можуть сильно постраждати від сонячних опіків. І краще зробити кілька систем автоматичного поливу - окремо для різних культур.
Тривалість поливу буде задаватися пізніше, попередньо же можна встановити її на один раз тривалістю 30 хвилин. Мережеву розетку для таймера бажано підключати до електропроводки через окремий вимикач.
Спочатку потрібно за допомогою кусачок видалити низьковольтну вилку від другого виходу мережевого адаптера, потім зачистити дроти, залишивши вилку на 220 В недоторканою.
Далі при настройці системи автополиву на дачі своїми руками від точки кабелю потрібно відміряти відрізок потрібної для підключення клапана довжини (приблизно 10 м), також зачистити дроти на одному з його кінців і надіти на них відрізки термоусадочної трубки. Потім слід припаяти дроти мережевого адаптера до проводів кабелю, натягнути на з'єднання трубки і прогріти їх до щільної усадки.
На іншому кінці кабелю дроти потрібно також ретельно зачистити, потім надіти на них клеми для підключення клапана і обжати. Після цього можна зібрати разом за схемою все елементи автоматики.
Клеми необхідно щільно надіти на висновки електромагнітного клапана, висновок ретельно заізольовані, а весь вузол підключення покрити товстим шаром герметика.
Щоб під'єднати клапан з уже прикріпленими до нього проводами, потрібно зняти ковпачки як з вихідного, так і зі вхідного патрубка і за допомогою накидної гайки прикріпити до нього водопровідний шланг. На підвідному шлангу всередині гайки необхідно встановити прокладку з гуми.
Потім на виходi клапана потрібно щільно прикрутити штуцер для підключення садового шланга.
Електромагнітний клапан слід приєднати в зручному місці і надіти на нього шланг для поливу. Після цього клапан зі шлангами потрібно розмістити там, де це найзручніше, надіти на його штуцер поливальний шланг і обов'язково перевірити систему.
Для цього потрібно включити таймер в електричну розетку, а вилку мережевого адаптера харчування електромагнітного клапана - в розетку на таймері. Поливальний шланг потрібно протягнути по ділянці до місця поливу, під'єднати до нього розпилювач і запустити систему. Після цього і можна буде ліквідувати виявлені неполадки.

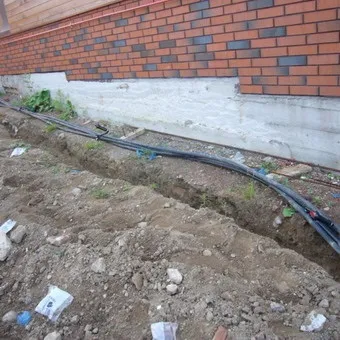

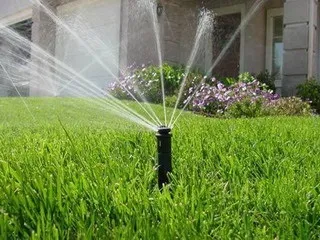

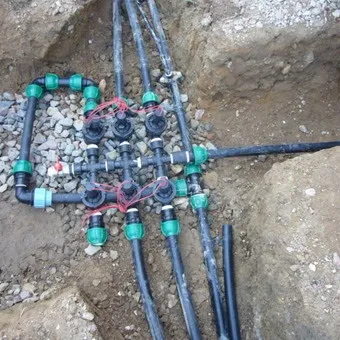

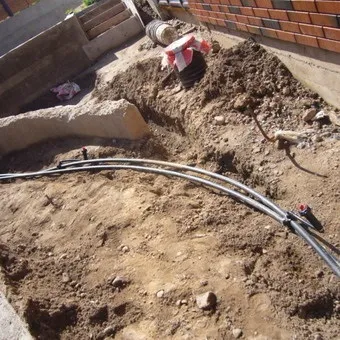

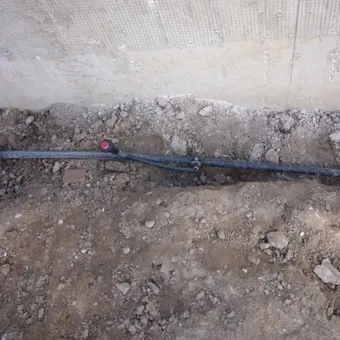

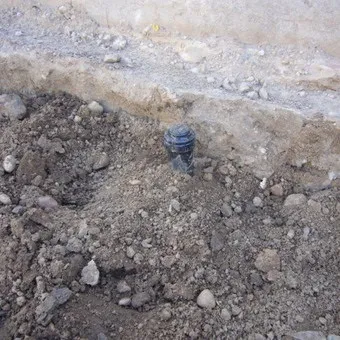

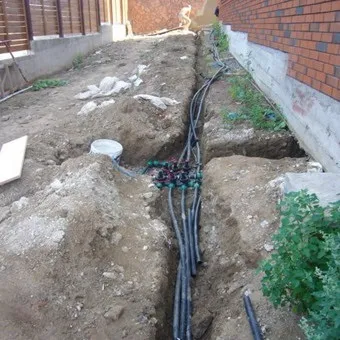

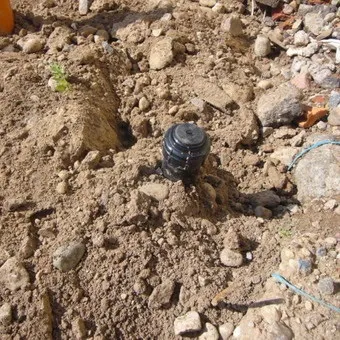

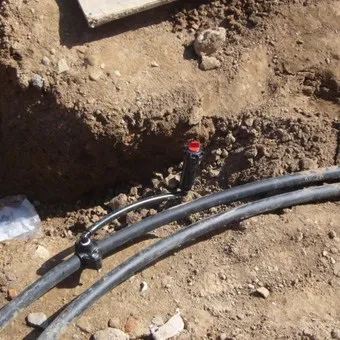

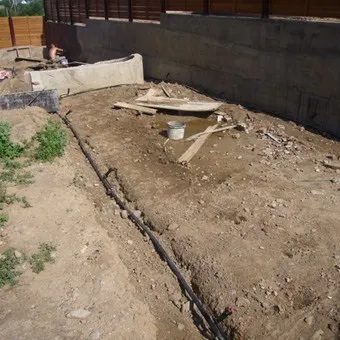

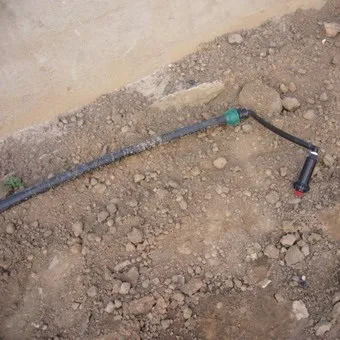

Подивитися фото автополива, виконаного своїми руками, ви можете нижче:
