Автономний прожектор або накамерне світло своїми руками

Для того, щоб зробити саморобний накамерне світло нам знадобиться:
* Прожектор, куплений в магазині.
* Підвищуючий модуль, щоб отримати на виході близько 30 В.
* Модуль зарядки для акумулятора 18650.
* Акумулятор 18650.
* Паяльник.
* Каніфоль і припій.
* Провід.
* Кнопка увімкнення.
* Термоусадка.
* Помічник або "третя рука".
* Напилки круглий і квадратний.
* Вольтметр.
* Двостороння стрічка.
* Термоклей.
* Термопаста або термоподложка.
* Ізоляційна стрічка.

Ось все. що потрібно для збірки автономного прожектора, більшість з деталей придбано в Китаї.
Приступимо безпосередньо до збірки.

Подивитися процес складання можна тут.

Крок перший.
Почнемо з самого початку, нам потрібен прожектор, який я придбав в магазині, обійшовся він мені десь в 400 рублів і мав на борту 10 ватний світлодіод, який живиться від блоку живлення, встановленого в корпусі з вихідною напругою 30 В.

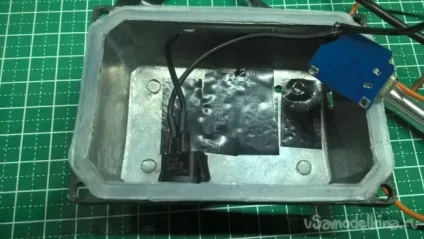

У відсіку, де раніше знаходився блок потрібно зробити отвір під вольтметр, лампочку модуля зарядки, вмикач і штекер ЮСБ. Робиться це все досить легко, але вимагає часу, в даному випадку працюємо напилком. В процесі перевіряємо як встановлюються компоненти, як вольтметр і т.д, якщо все добре підійшло, то переходимо далі.

Крок другий.

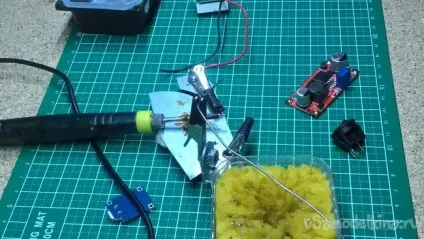

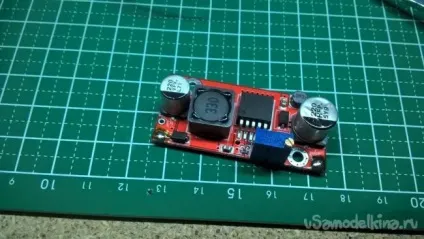

Приблизно встановлюємо компоненти в тих місцях, як задумано і перевіряємо, щоб місця було достатньо для установки. Підлаштування резистором налаштовуємо підвищує модуль, щоб отримати на виході 28 В, а на вході у нас той самий 18650, максимум напруги якого дорівнює 4.2 В.

Крок третій.

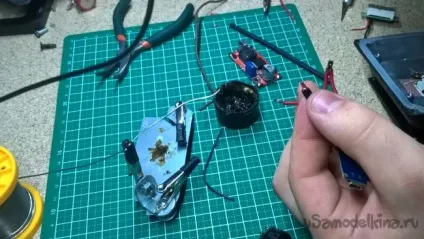

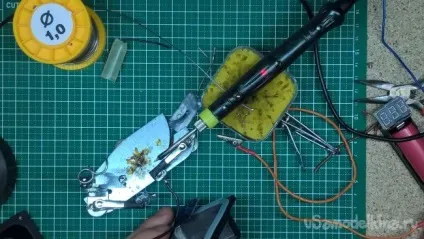

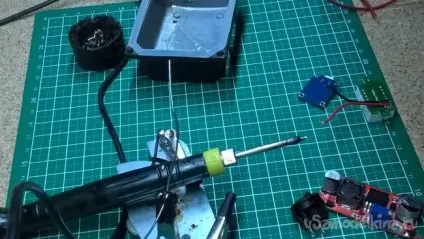

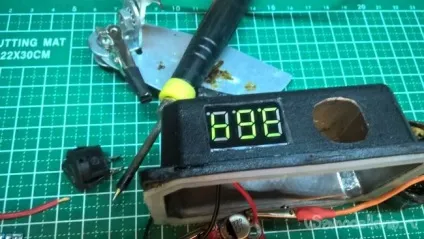

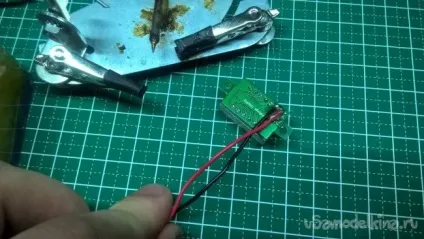

Тепер включаємо паяльник і чекаємо поки він розігріється до робочої температури, після чого лудимо жало, щоб приступити до роботи. Першим до чого припаяти дроти, так це до вольтметру, паяем невеликі проводочки і очищаємо місця пайки від залишків флюсу.

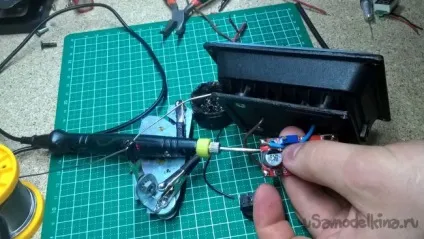

Кріпитися вольтметр буде за допомогою термоклея. Переходимо до що підвищує модулю, проробляємо те ж саме, що і з вольтметром, для зручності робимо це за допомогою "третьої руки", а закріпити його можна на двосторонній скотч, який не дасть корпусу модуля випадково замкнути.

Не забуваємо в завершенні пайки кожного з елементів прибирати залишки флюсу, так як це може згубно вплинути на роботу всієї системи в цілому.
Крок четвертий.

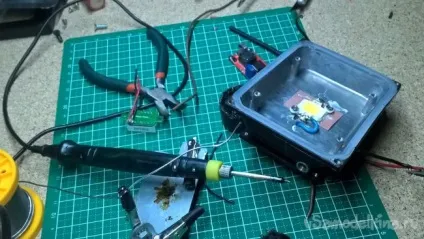

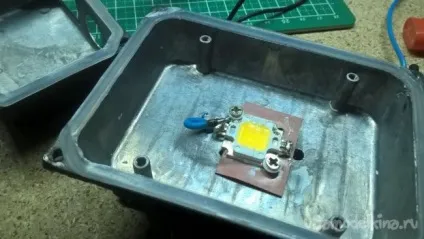

Тепер розберемося з головним винуватцем торжества, а саме світлодіодом. Припаюємо дроти до світлодіоду, який встановлений на термопасту і закріплений за допомогою болтів в прожекторе.

Також намагайтеся не перегріти світлодіод, так як його перегрів накаже йому "довго жити". Припаюємо дроти підвищує модуля до світлодіоду.

Світлодіод припаяний, можна перевірити, а заодно і подивитися чи працює вольтметр. Якщо все успішно, то йдемо далі.

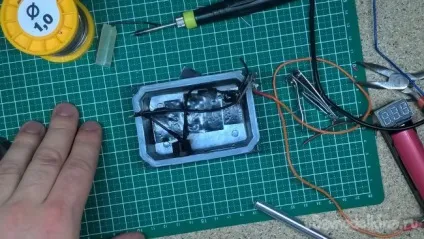

Далі припаюємо дроти до модуля зарядки, кріпимо після цього його на термоклей в корпусі прожектора.

Зверніть увагу, що вхід модуля повинен щільно сидіти в корпусі прожектора, в іншому випадку він буде хитатися і після може відламати. Одягнувши термоусадку на дроти, припаюємо їх до вмикач згідно зі схемою.

Крок п'ятий.

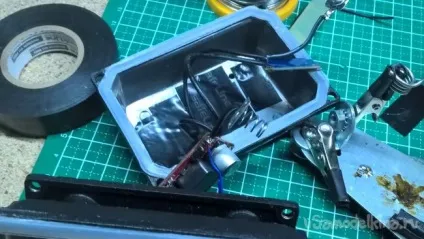

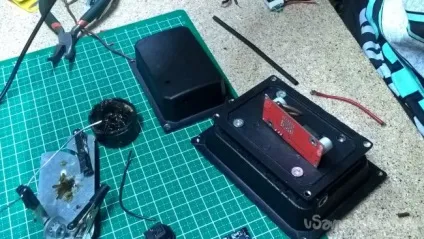

Корпус захищаємо ізоляційною стрічкою від випадкових замикань, також відмінно підійде двостороння стрічка.

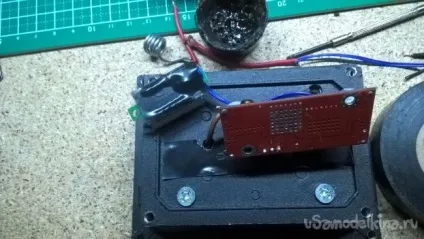

Паяти дроти до самого акумулятора не так то і зручно, тому було прийнято рішення зробити з'єднання за допомогою пружин, запозичених з боксу для батарейок, припаюємо їх до двох проводах, а потім клеїмо на термоклей до корпусу і ставимо акумулятор.

Крок шостий.

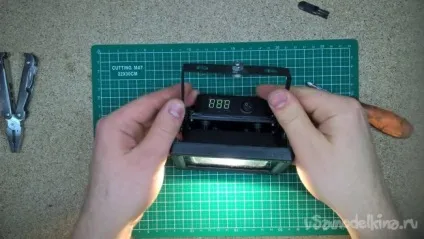

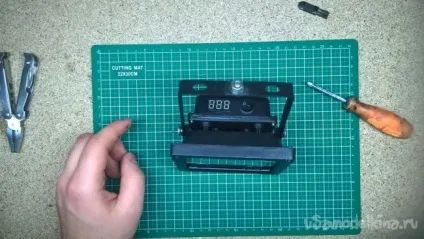

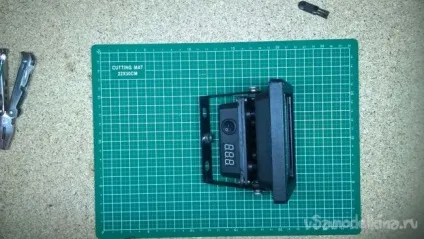

Встановивши всі нутрощі і закрутивши корпус, можна перевірити прожектор на працездатність і на функціонування індикаторів, також прикручуємо кріплення на корпус, яке в подальшому можна закріпити в зручному для вас місці. Вмикачем переводимо прожектор в робочий стан. в темряві видно, що вольтметр працює і показує напругу на висновках акумулятора, з його допомогою буде зручно стежити за розрядом акумулятора і приблизно оцінювати на скільки його ще вистачить.

Також перевіряємо модуль заряду, при приєднанні зарядного пристрою лампочка світиться червоним світлом, що індексує нам від тому, що акумулятор не заряджений, синій же колір лампочки говорить про те, що зарядка завершена і прожектор повністю готовий до роботи.

На цьому саморобка готова, прожектор вийшов таким, як і замислювався, а саме автономним, яскравим і надійним, завдяки НЕ маловідомому акумулятора 18650 і светодиоду потужністю 10 ват.

Дякую всім за увагу і творчих всім ідей.
