Автомобільна антена своїми руками

Сьогодні на ринку існує багато різноманітних видів автомобільних антен, різняться за призначенням, довжині і способу установки.

Всі вони, звичайно ж, мають різний рівень прийому, а коштують досить дорого. Під час бойових дій ці антени потрібні лову сигналів зв'язок, в мирний вони ловлять сигнали супутників, частоти радіо і телебачення. Антена для авто - це пристрій на основі четвертьволнового вібратора, вловлює сигнали, і до ходової частини автомобіля є землею. Завдяки такій простій конструкції стає можливим приймати сигнали ззовні. Таке нехитре будова дозволяє зробити автомобільну антену своїми руками. Автомобільна антена робиться просто, головне пам'ятати про техніку безпеки і про закони фізики.

Види антен для авто

На даний момент існує багато різноманітних антен, які поділяються за призначенням, за місцем установки, за типом посилення. За типом посилення антени робитися на активні і пасивні.

Активна автомобільна антена відрізняється від пасивної наявністю підсилювача, що підсилює сигнал і компенсуючого втрати в кабелі, що призводить до поліпшення сигналу. Насправді активна автомобільна антена практично дорівнює за якістю прийому сигналу пасивної, якщо звичайно авто не знаходиться в кілометрі від вишки роздачі сигналу. В цьому випадку, звичайно, пасивна антена програє. Як пасивна, так і активна антена може розташовуватися як поза авто, так і всередині машини. При повинно рівні довжини, пасивна ловить сигнал нічим не гірше самого наверненого активного передавача. За призначенням антени бувають:

зв'язковими;
телевізійними;
Радіопрінімающімі;
GPS;
All-in-one (все в одному).

Величина антени для автомобільної рації в більшій мірі залежить від її діапазону, тому антени на 27 МГц такі довгі. Найпотужніші їх різновиди можуть досягати в довжину 2 метра, але з фізики вони повинні бути на 40-50 см довший. Для компенсації різниці в розмірах між необхідною і реальної довжиною, застосовується котушка, яка перебуває біля основи. Для прийняття сигналу безперебійно антени для авто вертикальні. Завдяки цьому сигнал вони можуть приймати як вертикально, так і горизонтально за допомогою корпуса авто.

Для прийому ТВ сигналу використовуються цифрові антени, які часто приймають за поліцейську мигалку, але відрізняється вона кольором. Цей пристрій приймає сигнали до 900 МГц, кріпиться поза авто, на даху, за допомогою магніту. Провід ж простягається над дверима.

Антенна для радіо компактна, виглядає зовні як невеликий штир для прийому сигналу, дуже нагадує антену для зв'язку, але рази в два коротше. Часто такі антени можуть бути розміром як ТВ антена, тому їх часто плутають при покупці і купують не те, що потрібно.

Крім перерахованих вище видів антен, існують і інші, які компактно, зручніше або універсальні. Вони мають свої плюси і мінуси, наприклад, внутрішні та зовнішні антени. Внутрішні антени набагато простіші в установці, тоді як зовнішні краще ловлять сигнал. Антени для прийняття різних сигналів складаються з 2-4 штирів, що відповідають за свій сигнал: TV, FM, зв'язок, GPS.

Автомобільна ТВ антена своїми руками

Щоб все труди не пішли коту під хвіст, потрібно переконатися, що куплена вами магнітола підтримує прийом ТВ-сигналу. Як приклад будемо розглядати процес створення антени для прийняття ТВ сигналу для магнітоли Mystery MDD 6220s.

Ця магнітола підтримує програвання DVD-дисків, має великий кольоровий екран і оснащена тюнером FM і телевізійного сигналу, але не має власне антени для прийняття телевізійного сигналу для транслювання. У зв'язку з тим що сьогодні антени для прийому ТВ сигналу дорогі, спробуємо зробити власноруч антену. Отже, процес створення виглядає так:

Для прийняття сигналу особливо не важливо які штирі використовуються для прийому сигналу. Взяти можна мідну товстий дріт і використовувати її в якості пристрою для упіймання сигналу, якщо такий варіант не підходить - скористаємося антенами від старих приймачів. Вони є майже у кожного, займаючи простір на горище або в коморі, якщо їх немає, можна з легкістю придбати їх на будь-якому радіоринку за 60-90 рублів за штуку.

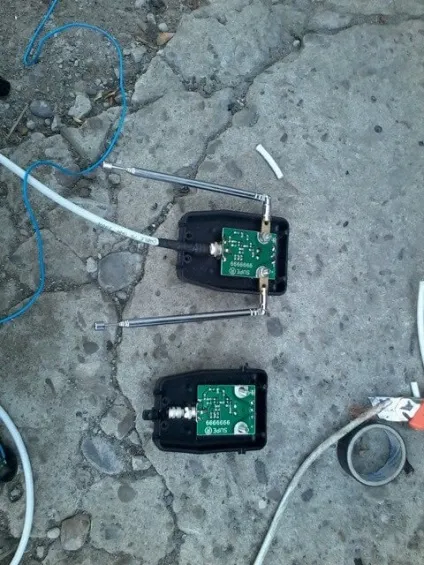

В якості основного блоку беремо з корпусом домашній підсилювач для антени, який одночасно буде посилювати і передавати сигнал на магнітолу. До слова, антени для домашніх ТВ бувають різними і не завжди на самій платі є кріплення для антен, часто від плати відходить провід, який веде до самої антени з двох ріжків або цілої сітки. Після складання антен і плати підсилювача, блок виглядає так:

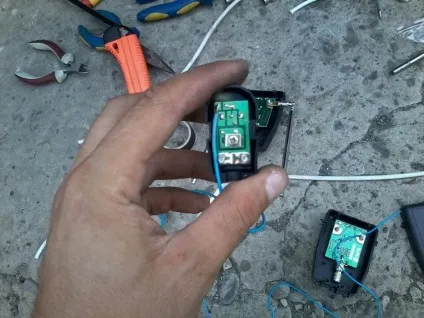

Тепер дуже важливий і відповідальний крок - подача харчування на підсилювач. Як виявляється, це досить просто: потрібно зробити все так же, як і у випадку зі звичайним ТБ, тобто потрібно взяти роз'єм антени і припаяти до нього провід, далі другий кінець дроту під'єднується до автомагнітоли через вихід +12, який включає підсилювач, харчування підключено.
Далі варто увіткнути штекер антени в гніздо підключення антени і всі доступні загальнонаціональні та місцеві канали у вас в машині.
Антена повинна встановлюватися на даху, тому що якщо встановити її в авто, сигнал просто не пройде через залізний кузов.
Провід прокладається по верху водійських дверей, щоб не перетискають, зафіксувати його можна або на гумці двері або за допомогою клею, завдавши його точково на провід.
В даному прикладі використовується антена з магнітним фіксатором, якщо його немає, можна зробити його самостійно. Для цього беремо епоксидний клей, потужний магніт і тонку фанерку, щоб магніт не глушити сигнал. Далі склеюємо фанеру з корпусом, а потім корпус з магнітом, після висихання, а це 3-6 годин, можна сміливо встановлювати на дах.

Як видно, зробити автомобільну антену досить просто і це може заощадити в 3-4 рази більше грошей, ніж при покупці спеціальної антени для авто. Дана антена коштує дешевше, навіть в разі покупки підсилювача окремо за 250-300 рублів. Антена, зроблена своїми руками, варто 450-550 рублів, що дійсно дешевше фабричного варіанту, що стоїть від 1650 рублів.

Важливо: при підключенні живлення підсилювача потрібно правильно скрутити дроти, якщо ви не впевнені в тому, що з чим потрібно скручувати, краще звернутися до електрика, вартість послуг якого 200-300 рублів.
