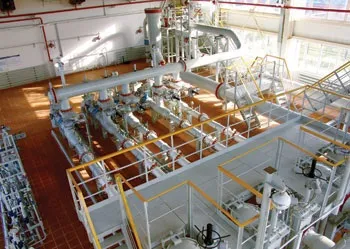

Автоматизовані системи обліку витрати нафти СВКН сікнс сікнп, комерційний вузол обліку нафти
Нашою компанією спроектувати, виготовлено і поставленно понад 650 систем комерційного і оперативного обліку нафти і нафтопродуктів (СВКН / СІКНП)
Система вимірювань кількості та показників якості нафти, нафтопродуктів, сирої нафти - один з видів обладнання, яке проектує, виготовляє і поставляє компанія ІМС в Москві та інших регіонах Укаїни.
Вузол обліку (СВКН, СІКНП, СІКНС) - це автоматизована система обліку нафти (нафтопродуктів, сирої нафти), яка призначена для автоматизованих вимірювань відповідно до вимог діючої нормативної документації (НД) при проведенні комерційного обліку або оперативного обліку між приймаючої і здає сторонами.
Основні функції, що їх Системою вимірювань кількості та показників якості нафти, (нафтопродуктів, сирої нафти):
- автоматизоване вимірювання маси брутто нафти (нафтопродуктів / сирої нафти) і обчислення маси нетто нафти (нафтопродуктів / сирої нафти);
- автоматизоване вимірювання технологічних параметрів;
- автоматизоване вимірювання якісних показників нафти (нафтопродуктів / сирої нафти),
- відбір об'єднаної проби відповідно до з ГОСТ 2517;
- відображення (індикацію), реєстрацію та архівування результатів вимірювань;
- повірка робочих і еталонних засобів вимірювань (СІ) на місці експлуатації без порушення технологічних процесів;
- контроль метрологічних характеристик (КМХ) СІ на місці експлуатації без порушення технологічного процесу;
- передачу даних на верхній рівень.
Вузол обліку (СВКН, СІКНП, СІКНС - в залежності від робочого середовища) - являє собою комплекс виробів заводської готовності, що складається з наступних функціональних частин:
- комплекс технологічний (КТ);
- система збору, обробки інформації та управління (СОІ);
- система розподілу електроенергії;
- комплект запасних частин, інструментів і приладдя.
Комплекс технологічний (КТ) представляє сукупність функціонально об'єднаних вимірювальних перетворювачів, вимірювальних приладів, що показують, технологічного обладнання та трубопровідних конструкцій.
Вузол обліку складається з наступних основних функціональних блоків:
- блок вимірювальних ліній (БІЛ) - забезпечує комерційний або оперативний облік нафти, (нафтопродуктів, сирої нафти),
- блок вимірювань показників якості (БІК) в складі вузла обліку та забезпечує вимірювання параметрів якості продукту (робочого середовища),
- стаціонарна повірочна установка (ПУ) або вузол підключення пересувної повірочної установки (УП ППУ) для повірки та контролю метрологічних характеристик лічильників-витратомірів вузлів обліку.
На вимогу Замовника комплекс технологічний (КТ) оснащується наступними додатковими блоками і обладнанням:
- блок фільтрів (БФ);
- пересувна або стаціонарна еталонна повірочна установка (ЕПП);
- блок регулювання витрати (БРР) і / або тиску (БРД);
- резервна схема обліку (РСУ);
- міжблочні обладнання.
Відповідно до вимог Замовника, кліматичними особливостями зони розміщення, а також діючими нормативними документами в блоках СВКН, СІКНП або СІКНС застосовуються різні типи засобів вимірювальної техніки як імпортного, так і вітчизняного виробництва, реалізується різна ступінь автоматизації вимірювань і управління, а блоки виконуються відкритими (блоки з опорнорамним підставою), або під навісом (у т.ч. з огорожею), або в окремих блокбоксах, або в блочномодульних будівлях різних конфігурацій.
Система збору та обробки інформації (СОІ) компонується в стандартних приладових шафах і представляє сукупність функціонально об'єднаних ізмерітельновичіслітельний комплексів (ІВК), вторинної апаратури (ВА), контролерів управління (КУ), автоматизованих робочих місць операторів (АРМ), обладнання захисту та сигналізації, обладнання зв'язку.
За вимогами Замовника, а також у відповідності з кліматичними особливостями зони розміщення і діючими нормативними документами, в СОІ застосовуються різні типи ІВК і КУ як імпортного, так і власного виробництва, реалізується "гаряче" резервування обладнання, шафи і АРМ оператора розміщуються в операторної Замовника або в окремих блокбоксах заводської готовності (апаратних).
Система розподілу електроенергії компонується в стандартних шафах і представляє сукупність функціонально об'єднаних елементів захисту, управління і сигналізації, блоків частотного регулювання (БЧР) і джерел безперебійного живлення (ДБЖ).
Відповідно до вимог Замовника, кліматичними особливостями зони розміщення, а так само діючими нормативними документами, шафи розміщуються в операторної Замовника або в окремих блокбоксах заводської готовності (електрощитових).
Комерційні і оперативні системи вимірювань нафти і нафтопродуктів, спроектовані і виготовлені компанією ІМС, успішно експлуатуються на багатьох об'єктах ВАТ «АК« Транснефть », ВАТ« Газпром », ВАТ« АК «Транснафтопродукт», ВАТ «НК« Роснефть », ВАТ« Лукойл » , ВАТ «ТНКВР», ВАТ «Татнефть» і багатьох інших.
Комерційний вузол обліку нафти, оперативний вузол обліку нафти і інше обладнання для нафтохімічної промисловості розробляється і виробляється ТОВ «ІМС» в Москві. На наших підприємствах створюється сучасна високотехнологічна апаратура, здатна вирішувати багато актуальних питань, пов'язані з переробкою і зберіганням нафтопродуктів. Нашим замовникам ми пропонуємо широкий спектр сучасних рішень.
Завантажити опитувальний лист на Систему вимірювання кількості та показників якості нафти (СВКН)
Варіанти виконання Системи вимірювань кількості та показників якості нафти, нафтопродуктів і газу (СВКН):
