Методи виготовлення блешень з металу

Методи виготовлення блешень.

Як вже було сказано, виготовлення штучних риболовецьких приманок. в тому числі і металевих блешень, не вимагає від рибалки особливої ​​кваліфікації. Не потрібно також спеціального інструменту і пристосувань. Кожен може, отримавши невеликий навик, виготовити не тільки відомі приманки, але і сконструйовані особисто їм.

Аматорських методів виготовлення металевих блешень багато. Розглянемо деякі з них.

1. Матрицю відливають зі свинцю. а пуансон - по матриці з більш легкоплавкого металу або сплаву (припої ПОС-61, ПОС-40).

У металеву коробочку, розміром трохи більшим, ніж блешня, до половини наливають розплавлений свинець. Блешню, яку необхідно скопіювати (або модель нової блешні з алюмінію), вдавлюють в ще не затверділий свинець так, щоб вона поринула в нього всієї опуклою поверхнею. Коли свинець повністю охолоне, блешню витягають і перевіряють чіткість відбитка. Якщо він невдалий, то процес повторюють до отримання чіткого відбитка.

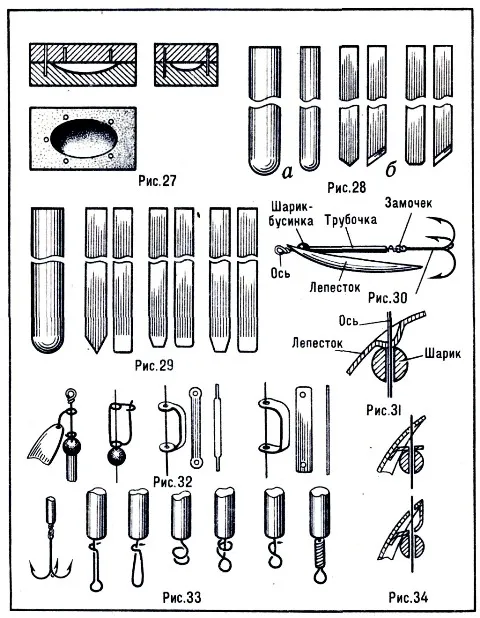

Отриману матрицю (рис. 27) і бортики коробки (вона повинна бути з нелудженому жерсті) покривають графітом. Для цього використовують простий олівець твердістю Т або ТМ. Якщо немає підходящої коробочки з металу, то її склеюють з декількох шарів паперу, використовуючи силікатна конторський клей (рідке скло). Внутрішню поверхню коробочки промазують клеєм кілька разів.

Покриту графітом матрицю заливають розплавленим припоєм (ПОС-61, ПОС-40). Після охолодження пуансон і матрицю витягають з коробочки. Інструмент готовий.

Робота з виготовлення блешні полягає в наступному. З відпаленого листа міді або латуні вирізують заготовку майбутньої блешні, роблячи її контури на 1-1,5 мм більше контурів поглиблення матриці. Заготівлю поміщають точно над поглибленням матриці. Для того щоб заготовка не порушувався з місця, необхідно помістити на матриці 3-4 штифта, які фіксували б заготовку.

Зверху на заготовку наставляють пуансон і ударами важкого молотка вигинають заготовку, щоб вона прийняла форму матриці.

Недоліки методу: неможливість виготовлення блешень з товстого листового металу; великий відсоток браку (перекоси, «гармошки» і т. п.); для виготовлення нових блешень потрібна модель, т. е. оригінал болісно.

Переваги: ​​відносно висока точність копіювання блешень; легкість виготовлення інструменту - матриці і пуансона (цього інструменту вистачає, щоб виготовити до півтора десятка блешень).

2. Матрицю роблять з дерева. а пуансон з олова, припоїв, типографського сплаву (гарту) і т. п.

Деревина для виготовлення матриці повинна бути досить твердою. Найкраще для цих цілей підходить бук, можна використовувати і дуб.

У дерев'яному бруску за допомогою напівкруглих і плоских стамесок роблять поглиблення, відповідне зовнішньої поверхні майбутньої блешні. Контроль готовності поглиблення матриці ведуть так. У поглиблення запресовують пластилін і потім обережно його витягають. За відбитку судять про готовність матриці. Коли поглиблення матриці буде готово, його покривають графітом.

Пуансон роблять так само, як і при першому методі, так і процес виготовлення блешні теж нічим не відрізняється. До матриці же силікатним клеєм приклеюють паперовий буртик.

Недоліки методу: великий відсоток браку; недовговічність матриці (руйнується після отримання 5-10 блешень); низька точність копировки болісно; не можна робити блешні з товстого металу.

Переваги: ​​відносна легкість виготовлення інструменту; можливість виготовлення нових блешень (можна фантазувати на ходу).

3. Матрицю роблять з дерева. а замість пуансона застосовують кілька спеціальних правилок.

Матрицю виготовляють так само, як і при другому методі.

Правилки представляють собою відрізки металевого пруткового матеріалу діаметром 4, 6, 8 і 10 мм, закруглені на робочому кінці (рис. 28, а). При виготовленні гранованих блешень робочі кінці однієї-двох правилок повинні бути гранованими (рис. 28, б).

Процес виготовлення блешні наступний. Вирізують заготовку майбутньої блешні з припуском 1 -1,5 мм. Її укладають на поглиблення матриці, причому діаметр правилки беруть відповідним поглибленню матриці. У вузьких місцях заготовку обробляють правилах малого діаметра і навпаки. Якщо метал правильно отожжен, то процес протікає досить швидко.

Якщо у кінців блешні або по всій поверхні є межі, то остаточно заготовку обробляють гранованими правилах.

Блешня вважається готовою, коли поверхня блешні повністю повторює поглиблення матриці.

Недолік методу: не можна робити блешні з металу товщі 0,5-0,7 мм.

Переваги: ​​відносна легкість виготовлення інструменту; можна робити нові блешні; майже немає шлюбу; при виготовленні блешень можна по ходу роботи вносити корективи.

4. Матрицю виготовляють з дерева. Роль пуансона виконують спеціальні бойки. Бойки схожі на правилки попереднього методу, але їх роблять з більш товстого пруткового матеріалу діаметром 20, 25 і 30 мм. Кінець одного бойка роблять граненим (рис. 29).

Бойок зі сферичним кінцем з успіхом замінюють масивним зубилом або стамескою, тильний кінець яких закруглений. Використовують також молотки з круглим бойком.

Треба зауважити, що при невеликому навичці поглиблення матриці за цим методом не обов'язково робити точно схожим на майбутню блешню. Можна обходитися двома ложкоподібний заглибленнями (одне трохи менше іншого) і отримувати при цьому будь-які обриси блешень.

Виготовлення блешні починають з заготівлі. Її вирізають з припуском 1,5-2 мм обов'язково з відпаленого металу товщиною до 3 мм.

Заготівлю поміщають на поглиблення матриці і легкими частими ударами відповідних бойків надають необхідну форму.

Недоліки методу: є невеликий відсоток браку; низька точність копировки блешень.

Переваги: ​​легкість виготовлення інструменту; можна конструювати і виготовляти нові блешні; можна застосовувати метал будь-якої товщини; легкість виготовлення блешень; при роботі можна на ходу вносити корективи в форму блешень.

Розглянувши чотири основні методи виготовлення блешень, необхідно зробити невеликий відступ для розмови про новітні матеріалах, що йдуть на приготування інструменту.

Властивості деяких пластмас у багато разів перевершують властивості деревини і деяких металів. Легкість виготовлення з самотвердіючих пластмас інструменту і оснастки (а в подальшому, ми побачимо, і самих приманок) роблять ці пластмаси дуже перспективними.

Епоксидна смола холодного затвердіння має високі механічні якості. При замішуванні смоли для економії в неї можна в певній пропорції додавати наповнювач, що одночасно кілька підвищує її міцність.

Фенолоформальдегідні-поліамідні смоли дещо гірше за механічними даними, ніж епоксидні. У процесі затвердіння виливок з смоли необхідно витримувати в середовищі з підвищеною температурою.

Акрилати - пластмаси, які останнім часом в силу своїх підвищених механічних властивостей набули широкого поширення. Акрилати гарячого затвердіння (АРК-7, Етакрил і ін.) Готуються за такою технологією. Порошок, що входить в комплект пластмаси, змішують з рідиною (мономером) в пропорції, зазначеної в інструкції, що додається (або на упаковці), деякий час витримують - пластмаса «дозріває» - і потім набивають в гіпсову форму. Половинки форми надійно скріплюють (зазвичай обмотують дротом), опускають у воду, доводять її до кипіння і витримують в окропі близько 1 ч. Охолоджують форму разом з водою, потім розкривають і витягують з неї готову пластмасову деталь.

Деталі з пластмас холодного затвердіння (АСТ, стіракріл, протакрил, акрил, родонт і ін.) Роблять за тією ж технологією, але без процесу термообробки в киплячій воді. Ці пластмаси тверднуть при кімнатній температурі протягом декількох годин.

Всі згадані акрилати рибалки застосовують для виготовлення допоміжного обладнання, ремонту снастей і для виготовлення деяких штучних риболовецьких приманок.

Розглянемо тепер можливість застосування пластмас в уже наведених методах виготовлення блешень.

У першому методі матрицю і пуансон роблять з пластмаси.

Підготовлену сметанообразную пластмасу АСТ-Т заливають в коробочку до половини і в ній роблять відбиток болісно. Поверхня останньої змащують мильним розчином або розчином воску в скипидарі.

Приблизно через годину, коли матриця з пластмаси затвердіє, блешню витягають. Поверхня матриці змащують мильним або восковим розчином. Після висихання такого розділового шару зверху на матрицю заливають другу порцію сметаноподібної пластмаси. Після затвердіння інструмент готовий.

У другому методі з пластмаси роблять пуансон, а матрицю з деревини.

У третьому і четвертому методах матрицю роблять з самотвердеющие пластмаси. При конструюванні нових блешень модель роблять у натуральну величину з воску, парафіну або стеарину, а потім роблять відбиток такою моделлю на пластмасі, т. Е. Відтворюють матрицю по моделі.

Крім розглянутих чотирьох методів виготовлення блешень є й інші, але більш трудомісткі при виготовленні інструменту.

Наприклад, метод, коли пуансон роблять зі сталі а матрицю вибивають самим пуансоном в свинці. Тут виготовлення пуансона трудомісткий процес, що вимагає кваліфікації.

Метод, де пуансон сталевий, а матрицю відливають з силуміну (алюмінію і т. Д.), Теж важкий у виконанні.

Стає ясно, що в кожному окремому випадку вибирають найбільш підходящий метод. Наприклад, для виготовлення блешні за зразком використовують перший метод (або третій і четвертий за пластмасовою матриці). Для виготовлення нових блешень користуються третім і четвертим методами.
