Автоматичний трьохполюсний вимикач огляд

Щоб захистити проводку і побутові електричні прилади, використовуються спеціальні пристрої. Автоматичний трьохполюсний вимикач ГОСТ Р 50345-99 дозволяє при перевантаженні мережі відключити відразу кілька полюсів.

Принцип роботи та область використання

Трьохполюсний автоматичний вимикач або автомат - це комутаційний прилад, який необхідний для захисту електроспоживачів. Особливістю цього пристрою є можливість підключення до декількох полюсів, завдяки чому воно активно використовується при контролі роботи трифазних елекродвігателей.

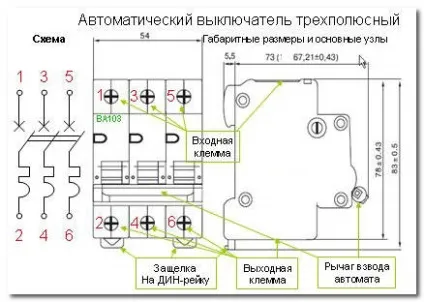

Фото - позначення триполюсного автоматичного вимикача

У більшості випадків, у приладу два режими роботи, які можна змінювати при ручному регулюванні. При перекладі важеля з одного положення в інше, комутатор відключає або включає навантаження. Але при цьому, якщо в мережі з'являються перепади напруги, то пристрій негайно на них реагує в автоматичному режимі і повністю відключає проводку від локальної електричного кола. Особливо така функція необхідна під час короткого замикання, коли струм на невеликий проміжок часу значно перевищує допустимі показники.

Завдяки тому, що трехполюснік є не тільки простим вимикачем навантаження, але і захисним приладом, його можна використовувати:

1. При захисті квартирної проводки;
2. Для контролю роботи мережі при нестабільній напрузі (особливо в невеликих містах або селищах, де часто зустрічаються подібні проблеми);
3. Для захисту триполюсних електроприладів (двигуни, верстати та інше). В основному це автомати з силою струму до 1000 А

Класифікація спеціальних трехполюсніков може проводитися за номінальною силі струму, напрузі мережі і типу расцепителя. Зараз випускаються автомати з електромагнітним, тепловим і комбінованим расцепителем. Вони вибираються в залежності від умов використання. Наприклад, електромагнітний расцепитель реагує на короткі замикання в локальній електричного кола, в той час як теплової - на перевантаження при роботі.

Модель з електромагнітним принципом роботи користується більшою популярністю. Але, для забезпечення максимальної безпеки рекомендується купувати комбіновані пристрої контролю.

Фото - Z-MS-16

Є ще один тип автомата - селективний. Він розроблений відповідно до стандарту DIN VDE 0641-21, і може контролювати роботу конкретних пристроїв незалежно від показників напруги і сили струму в мережі. Найбільш популярні моделі марки Schneider Electric. Такий автомат не вимагає додаткового контролю і додатково оснащений модулем безпеки.

Технічні характеристики

Залежно від потреб мережі, потрібно вибрати відповідний вимикач. Якщо Ви будете використовувати прилад з меншими характеристиками, ніж потрібно, то при перевантаженні мережі він може згоріти.

Розглянемо параметри автоматичного триполюсного вимикача 16А марки GE (General Electric):
