Автоматичний повітряний клапан для вентиляції своїми руками

Саморобний повітряний мембранний клапан (вентиль) для квартирної вентиляції

У цій статті описана проста конструкція саморобної повітряної клапана для квартирної вентиляції, яку нескладно повторити в домашніх умовах.

Найцікавіші ролики на Youtube

Причини виникнення зовнішнього надлишкового тиску в системі квартирної вентиляції.

Коли канали вентиляційних шахт виходять не так на дах будівлі, а на технічний поверх, то при певних погодних умовах може виникнути приплив повітря з технічного поверху в вентиляційні віддушини квартир, розташованих на верхніх поверхах будинку.

Зазвичай, на таких технічних поверхах обладнають одну величезну трубу, розраховану на весь під'їзд. Під трубою встановлюють великий піддон, з'єднаний з каналізацією. Якщо при цьому закрити всі інші отвори, що з'єднують технічний поверх з зовнішнім середовищем, то можливо система вентиляції стане цілком працездатною.

Але, в результаті всіляких перепланувань, пов'язаних з будівництвом на тех. поверсі сараїв або навіть житлових кімнат, робота вентиляційної системи порушується. Цьому сприяють і виламані оригінальні або, навпаки, додатково встановлені двері.

Крім цього, в висотних будинках на тех. поверсі існує ще одна паралельна система вентиляції, це система димовидалення. Якщо двері, що ведуть до службових приміщень системи димовидалення, негерметичні, то це теж може стати причиною порушення роботи квартирної вентиляції.

Ну, і останнє. Для правильної роботи пасивної системи вентиляції потрібно, щоб повітря в квартирах був тепліше, ніж на тих. поверсі, але спекотного літа ця умова може не виконуватися.

Причиною проникнення сторонніх запахів в квартиру є надлишковий тиск повітря в приміщеннях технічного поверху. Виникає це тиск при сильних поривах вітру, які здатні нагнітати повітря через наявні на технічному поверсі отвори, такі як технологічні вікна, отвори з відсутніми дверима і ін. Величина цього тиску також залежить від рози вітрів, тому поява неприємних запахів може носити сезонний характер.

Саме це явище я виявив відразу після того, як вселився в нову квартиру на останньому поверсі шістнадцятиповерхового будинку. До речі, в той час, оригінальна схема нашої домовик вентиляції ще не була порушена, але все одно давала збої при сильному вітрі певного напрямку.

Було це 26-ть років тому, і тоді, я навіть не намагався шукати готове рішення для усунення цього неподобства. Але, і в наступні роки, під час моїх нечисленних походів в місцеві будівельні магазини, я так жодного разу і не побачив нічого подібного до того, що вдалося виготовити всього за один день.

Повітряний мембранний клапан.

Пристрій являє собою мембранний клапан (вентиль) з функцією примусового відкриття.

1. Коли повітря мимовільно рухається з квартири у вентиляційну шахту, стулки клапана відкриваються під напором повітря.

2. Коли повітря з вентиляційної шахти починає рухатися в квартиру, стулки клапана закриваються, і клапан герметично закривається.

3. Для того щоб, при надлишковому тиску у вентиляційній шахті, забезпечити провітрювання приміщення, використовується витяжний вентилятор.

З цієї нехитрої схемою я і побудую перший повітряний клапан. В якості двигуна для саморобного вентилятора був використаний мотор «ЕДГ-2К» потужністю всього 5 Ватт від старовинного магнітофона.

Перша модель вентилятора виявила ряд недоліків. При високому тиску повітря в шахті, 5-ватний двигун не міг забезпечити нормальну вентиляцію. Та й сальники у цього двигуна були не дуже вдалою конструкції, через що підшипники доводилося надто часто змащувати. На жаль, цей саморобний вентилятор не зберігся, тому я його пред'явити не можу.

При першій же можливості, я замінив саморобний вентилятор фабричним приладовим вентилятором ВН-2 потужністю 20 Ватт. В ті часи, як раз їх доводилося ремонтувати, і дещо попадало в «сухий залишок».

Завдяки щасливому випадку, діаметр саморобного вентилятора майже збігся з діаметром ВН-2, і клапан не довелося переробляти. Я тільки просвердлив чотири нових кріпильних отвори, а старі заклеїв скотчем.

Все б так і працювало, так одного разу дружина пішла до сусідів, що живуть поверхом нижче якраз тоді, коли працював вентилятор. Повернувшись, вона доповіла, що шум від нашого пропелера у сусідів чути в кілька разів голосніше, ніж у нас, хоча їх квартира розташовувалася навіть не під нами, і загальної вентиляційної труби у нас з ними не було. Ось такий акустичний парадокс.

Припускаю, що частково це було пов'язано з тим, що вал вентилятора ВН-2 обертався в шарикопідшипниках, а сам вентилятор не був ізольований амортизаторами, а почасти, можливо, з якимись невідомими резонансними явищами у вентиляційній системі.

Так чи інакше, вирішено було серйозно удосконалити цю конструкцію.

Ось, що вийшло в результаті.

Конструкція і деталі.

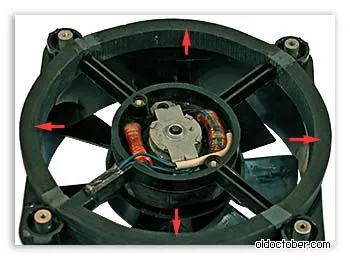

На місцевому радіоринку я купив імпортний б / у-шний вентилятор, але на цей раз, звичайно, на підшипниках ковзання. Підшипники люфту не мали і я виготовив новий клапан під цей девайс.

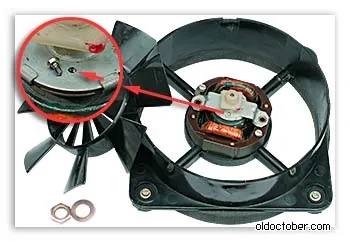

Вентилятор виявився умовно нерозбірним (на заклепках), тому, щоб дістатися до сальників, довелося просвердлити два отвори для мастила. Заодно вже нарізав в них різьблення М1,6.

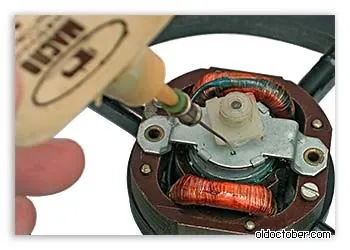

Через ці отвори залив в сальники масло за допомогою медичної голки.

Підстава клапана виготовив з склотекстоліти товщиною 4 мм. Спочатку я розмістив грати з боку вентилятора, потім висвердлив що міг, а в самому кінці обробив отвори напилком. Всі операції робив так, щоб не пошкодити гладку поверхню склотекстоліти з боку майбутніх стулок клапана.

Для ущільнення стику між вентилятором і корпусом клапана, я використовував прокладку з пористої гуми, яку звернув в кільце і приклеїв прямо до корпусу вентилятора.

Інша кільце я виготовив з склотекстоліти товщиною 0,5 мм. Воно дозволило закріпити на корпусі вентилятора капронову фільтр, виготовлений з жіночих колготок.

Ущільнювач з пористої гуми і капронову фільтр повинні захистити квартиру від проникнення дрібних комах, якщо такі заведуться в шахті.

Щоб вібрація від двигуна не передалася через корпус клапана стіні, я встановив двигун на гумові амортизатори.

Виготовлення стулок клапана.

Особливу увагу слід приділити поліетиленовій плівці, з якої виготовлені стулки клапана. Я використовував поліетилен товщиною 0,1 мм. Чим більше осередку в корпусі клапана, тим товщі повинна бути плівка.

За плівкою на ринок краще піти зі своїми ножицями. Потрібно також вибрати найбільший рулон з гладкою плівкою. Хвиляста плівка не годиться. Прямо від рулону потрібно відрізати кілька шматків плівки і відразу ж скласти їх в жорстку папку для паперів, щоб плівка, бува, не пом'ялася.

Для кріплення стулок до корпусу клапана, я використовував скотч на лавсанової основі. Раніше подібний скотч використовували для склеювання магнітофонного плівки.

Serg: Я розумію, про що Ви пишете. Бачив в інтернеті картинки описують зони вітрового підпору. Дах плоска, але в 15 метрах від шахти є перепад будинку - підйом на один поверх. Можливо вплив цього перепаду. Проблема виникала саме в найсильніші вітру взимку, коли швидкість вітру за прогнозом була більше 10 м / с. Яка насправді на нашій сопці - невідомо. Піднімати шахти (групу шахт) вважаю не доцільним (затратно, складно, необхідні розтяжки і т.д. Думаю спробувати зробити на наявну конструкцію подобу дефлектора.
