Автоматичні ворота види і установка своїми руками в гаражі і на ділянці

Два геніальних винаходи, що полегшують життя мільйонам людей, запатентовані з різницею в кілька років: автоматичні ворота і пульт для телевізора. Але якщо останній завжди додається до «блакитного екрану», то настільки зручна автоматика для гаража або в'їзду у двір не входить в комплектацію автомобіля. Конструкцію без проблем можна купити або замовити. Представлені нижче покрокові інструкції стануть в нагоді тим, хто вирішить самостійно виготовити і встановити ворота з автоматизованим управлінням.

«Розумні» ворота: відмінності за типом конструкції

Ворота умовно ділять на вуличні та гаражні. За способом відкриття перші бувають відкотами і орними, а другі - секційними, рулонними, підйомно-поворотними і знову-таки орними.

Автоматичне управління гаражем

Особливості пристрою воріт

Основний плюс такої системи відкривання - стулки НЕ розчиняються, а відкочуються уздовж забору, що важливо при обмеженому просторі.

Відкатні автоматичні ворота за механізмом бувають:

1. Підвісного типу з напрямною рейкою, розташованим вгорі. Основний недолік - конструкція громіздка і обмежує проїзд транспорту по висоті.
2. З нижнім розташуванням рейки. Більш зручні системи, але вимагають регулярного чищення.
3. Консольні. Вони забезпечені двома комплектами закритих роликів, встановлених на бетонному фундаменті на певній відстані один від одного. Ковзаючий затвор консолі на 1/3 більше, ніж слайдер. Додаткова довжина виступає в якості противаги, таким чином, затвор може вільно ковзати взад-вперед, маючи підтримку на протязі всього циклу відкривання / закривання.

Секційні автоматичні ворота в гараж

В ручному режимі консольні ворота легко відкриваються, так як ролики оснащені прецизійними підшипниками. Автоматизація заснована на взаємодії стійки і шестерні. Електричний привід входить у лінійну стійку, розташовану на нижній внутрішньої поверхні автоматичних воріт. Двигун має електронне управління з можливістю забезпечити повне або часткове відкривання / закривання.

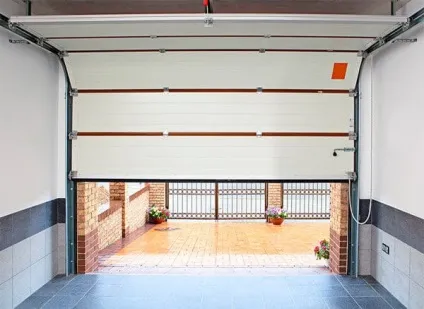

Секційний механізм зсередини

Принцип роботи орних воріт з автоматичним управлінням

Найпоширеніший варіант - автоматичні розсувні ворота. Конструкції можуть відрізнятися стороною відкривання (назовні або всередину отвору) і механізмом автоматики. Суттєва перевага - механіку можна встановити на вже наявні двостулкові ворота. Головне - надійно закріпити фіксатори для приводу в вигляді металевих пластин.

Одну з них кріплять на полотно перпендикулярно стулці, другу в такому ж положенні - на паркан або стовп. Заміряють відстань між фіксаторами і визначають довжину приводу. За допомогою безміна вимірюють зусилля при відкриванні, що необхідно для розрахунку потужності двигуна. Купують готовий комплект автоматики, встановлюють, підключають.

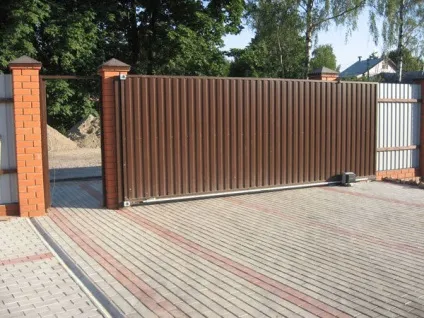

Автоматичні розсувні ворота

Які ворота вибрати для гаража

Автоматичні гаражні ворота бувають різних видів:

1. Конструкція секційних дозволяє переміщається по напрямних секціях «йти» під стелю, що економить простір. Елементи полотна зазвичай виготовлені з сендвіч-панелей, що володіють низькою теплопровідністю.
2. Рулонні (рольворота). Полотно, що складається з легких пластин, при відкриванні скручується в рулон на стелі або стіні гаража. Таку систему можна встановити в невеликому приміщенні. Єдиний недолік Рольворота - погана взломоустойчивость, так як алюмінієві пластини досить тонкі.
3. Підйомно-поворотний механізм зручний тим, що полотно при відкриванні переходить в горизонтальне положення і зміщується під стелю, не займаючи корисного простору.
4. Простий і надійний варіант - орні конструкція стулок. Якщо дозволяє місце, зазвичай вибирають систему із зовнішнім відкриванням.

Самостійний монтаж автоматичного в'їзду

Вирішуючи питання про встановлення автоматичних воріт своїми руками, спочатку визначають відповідну конструкцію. Вид воріт вибирають виходячи з наявності вільного простору, фінансових можливостей і тверезої оцінки власних навичок.

Креслення каркаса орних воріт

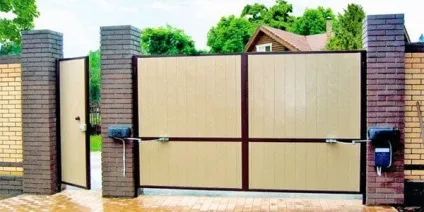

Найбільш простий варіант - орні система

Основні елементи конструкції:

• стійки, які є опорою для кріплень;
• несучий елемент оздоблення: замкнута або П-подібна рама;
• матеріал для обшивки;
• петлі, замки;
• кронштейни;
• електроприводи.

Етапи роботи проводять в наступному порядку:

1. Визначаються зі стороною відкривання стулок і, перш ніж приступити до виготовлення автоматичних орних воріт своїми руками, виконують креслення, на основі якого розраховують необхідну кількість матеріалу.
2. Далі розмічають місця під стійки. Їх можна виконати з цегли, бетону або профільних труб: 100х100х5, 100х80х5, а якщо припускають виготовити важкі полотна (понад 300 кг), то 120х80х6, 120х120х6.
3. Бурят отвори (склянки) під стійки глибиною 1.2 м.
4. Засипають і ущільнюють дренуючих матеріал (щебінь, пісок).
5. Опускають труби, вирівнюють їх за рівнем і фіксують шматками битої цегли.
6. Отвори заливають бетонним розчином і залишають застигати.
7. Через 3-5 днів до стійок приварюють петлі і приступають до монтажу стулок. На цьому етапі в трубі прокладають трижильний кабель і виводять провід назовні.
8. Приступають до зварювання каркаса. Для його виготовлення зазвичай використовують кутовий і з'єднувальний металевий профіль. Важливо, щоб рамкові елементи і окремі деталі були правильної геометричної форми. Приварюють петлі.
9. Готовий каркас обшивають листами профнастилу, деревом, сендвіч-панелями або іншим матеріалом. Цей етап робіт можна проводити і після навішування рами на петлі. Приварюють засувки, ручки.
10. Перевіряють плавність ходу стулок і приступають до монтажу автоматики. Для орних автоматичних воріт доцільніше використовувати комплект з лінійними приводами.

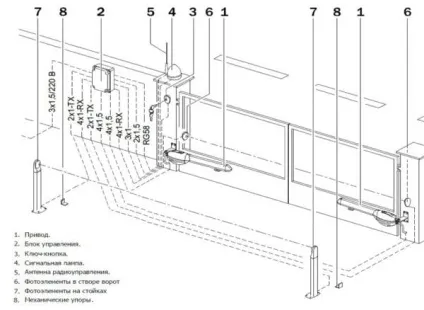

Схема підключення автоматичної системи

1. До стійок і стулок приварюють металеві пластини.
2. Кріплять кронштейни для електроприводів.
3. За допомогою дюбелів на внутрішній поверхні стіни фіксують блок керування двигуном.
4. Згідно доданої схемою підключають автоматику.
5. Програмують пульт / брелок.

Елементи консольної конструкції

Монтаж консольних воріт

Найскладніше встановлювати консольную підвісну конструкцію, але в експлуатації саме така система найбільш зручна.

1. Роботу починають з установки і бетонування стійок.
2. Потім впритул до стовпа паралельно огорожі облаштовують фундамент. Його довжина повинна складати приблизно половину розміру прольоту, глибина: 1.2 м, ширина: 0.4 м.
3. Для зв'язку зі швелером зварюють каркаси з арматури № 16, а для поперечних зв'язків прокладають арматуру № 12.
4. Отримані каркаси приварюють до внутрішньої поверхні швелера в трьох місцях: посередині і в 40 мм від обох країв.
5. На дні траншеї готують піщано-гравійну подушку, ретельно трамбують.
6. Дно і стіни вистилають поліетиленовою плівкою.
7. Впритул до несучої стійці і паралельно лінії руху автоматичних воріт встановлюють конструкцію з швелера з каркасами, фіксуючи її арматурними прутами. Важливо, щоб швелер був виставлений на одному рівні з поверхнею покриття двору.

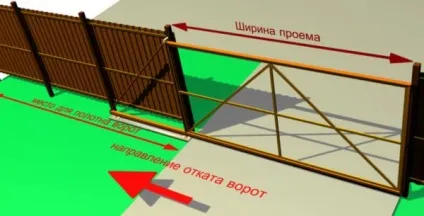

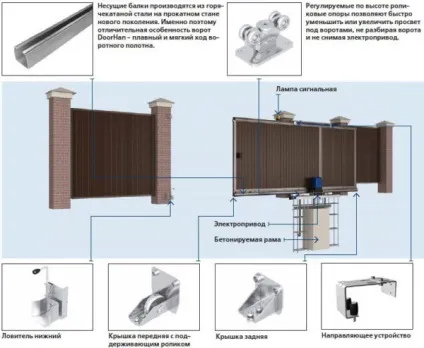

Схема монтажу відкатної конструкції

1. На цьому етапі в гофротрубе прокладають кабель і виводять провід, до якого в подальшому буде підключений блок автоматики.
2. Підготовленим бетонним розчином поступово заповнюють траншею.
3. Вирівнюють поверхню, очищають швелер від потрапив на нього бетону і залишають конструкцію на тиждень для затвердіння. Цю паузу використовують для виготовлення полотна автоматичних воріт. Конструкція досить габаритна, тому зробити її своїми руками складно.
4. Звіряючись з наявними кресленням, мають у своєму розпорядженні всі деталі в одній площині і зварюють.
5. До нижньої поверхні полотна приварюють направляючу балку, яка входить в стандартний набір для відкатних воріт.
6. За допомогою болгарки зачищають всі шви. Гарантують, фарбують, а потім обшивають підготовлений каркас профнастилом.

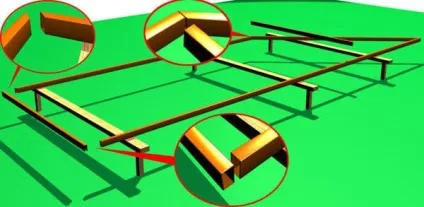

   Для зварювання елементи рами розташовують на підготовлених опорах

1. Для полегшення регулювання висоти воріт до швелеру приварюють монтажну пластину, на яку кріплять роликові каретки. До стійок приварюють вловлювачі.
2. Готовий каркас піднімають і «накочують» на ролики. Встановлюють заглушки на опорну балку. Навішують ролики, що підтримують полотно зверху. Підключають автоматику, орієнтуючись на прикладену до комплекту схему, перевіряють хід.

Схема воріт

Виготовлення гаражних воріт секційного типу своїми руками

Виготовити автоматичні ворота на гараж своїми руками не складніше, ніж в'їзні. Орні і відкоти роблять за тим же принципом, але для їх установки потрібно досить вільного простору. Оптимальний варіант - секційна система.

Грамотна підготовка і попередні роботи

Починають з вимірів гаражного отвору. При виборі секційних воріт враховують, що габарити полотна можуть бути більше розміру в'їзду в приміщення для автомобіля.

1. Всі площини вирівнюють за рівнем, що необхідно для максимально якісного монтажу.
2. Роблять звірення розміру отвору з габаритами придбаного комплекту. У деяких моделях передбачена підрізування полотна по ширині.
3. Враховують, що ворота слід встановлювати «внакладку» з внутрішньої сторони з заходом на стіни по 25-30 мм.
4. Пристенке і одвірок обрамляють металевим куточком.

Як встановити секційні ворота

Установку автоматичних секційних воріт починають зі збирання полотна і кріплення петель, бічних і верхніх опор, нижніх кутових кронштейнів.

1. Наносять розмітку і кріплять до отвору вертикальні напрямні.
2. До стелі кронштейнами фіксують горизонтальні напрямні, стежачи за тим, щоб полози розташовувалися під прямим кутом один до одного.
3. Підготовлене полотно встановлюють в направляючі, фіксуючи за допомогою роликів.
4. Між собою панелі з'єднують петлями і бічними опорами.

Так виглядає торсіонний механізм

1. Встановлюють ручки, замки.
2. Далі монтують систему управління, підйомний механізм. Всі операції виконують покроково, звіряючись з інструкцією виробника.

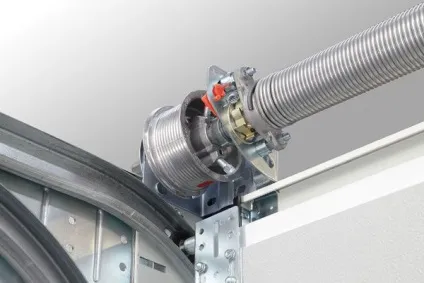

3. Встановлюють торсіонний механізм, виконують первинну намотування тросів на барабан.
4. Проводять балансування полотна. Для цього зводять пружини на певну кількість обертів (вказано в інструкції).
5. Фіксують обмежувачі.
6. Підключають автоматику відповідно до доданої схемою.

Схема установки автоматики

Опускають полотно і перевіряють конструкцію на наявність просвітів. При правильному монтажі всередину гаража не проникає світло, а зовні не повинен бути видно ущільнювач. Вивірена установка забезпечує щільне прилягання нижньої панелі до підлоги. Обов'язково перевіряють балансування пружин: вони повинні залишатися на місці при підйомі полотна на 1.5 м. Відчувають роботу автоматики.

Самостійний монтаж автоматичних орних воріт для умільців не складе труднощів. Більш складні конструкції вимагають точних розрахунків, наявності зварювального устаткування і певних навичок. Установку таких систем вигідніше довірити професіоналам.
