Автоматичні відкатні ворота установка і ціна

Автоматичні відкатні ворота дуже популярні серед власників заміських будинків з багатьох причин, починаючи з зручності в експлуатації закінчуючи довгим терміном служби. Як показує практика, пристрій воріт нітрохи не важче при виробництві робіт своїми руками, тому для тих, хто вирішив обзавестися таким механізмом відкривання воріт на своїй ділянці без допомоги професійних будівельників, немає ніяких перешкод. Довгий час автоматичні відкатні ворота можна було побачити лише на прохідних заводів і фабрик, на державних об'єктах і на території дуже забезпечених людей.

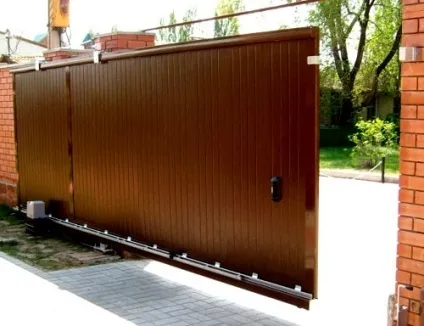

Так виглядають класичні відкатні автоматичні ворота

Однак зараз, коли технології розвиваються семимильними кроками, можна спостерігати помітний спад цін на технології, які ще вчора здавалися нам чимось фантастичним. Час не стоїть на місці, і багато дачників, і мешканці приватних будинків віддають перевагу саме автоматичним відкатним воріт, що дозволяє вирішити ряд завдань на нестандартних ділянках, і зробити життя у власному будинку більш комфортною.

Нерідко мешканці вирішують займатися монтажем своїми руками, помітно при цьому економлячи свій бюджет. Перед тим як вибирати цей тип воріт, важливо переконатися, що паркан має досить вільного місця для відкату. Ескіз воріт виконаний своїми руками. може дозволити уникнути помилок при монтажі і переконатися, що відкатної паркан підходить для конкретних умов.

Докладний креслення відкатних воріт

Розберемося, які особливості воріт вплинули на їх популярність серед забудовників.

Типи воріт

Для початку розглянемо, які відкатні ворота представлені на ринку:

Відкатні ворота такого плану в основному використовуються на великих підприємствах, і їх рідко можна зустріти в приватній забудові. Вони дуже громіздкі, що може бути розцінено і як гідність, адже зламати таку перешкоду вкрай складно. Якщо паркан не передбачає наявності місця під ворота, монтаж може виявитися вкрай проблематичним.

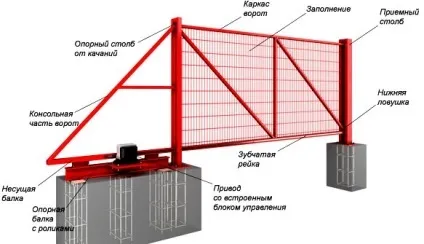

Схема пристрою воріт і фундаменту під них

Як правило, підвісні ворота обладнуються балкою, що може перешкоджати проїзду високого транспорту. Зате таким воротам не страшний ні вітер, ні дощ, ні сніг.

Консольні ворота вважаються кращими серед воріт і зустрічаються найбільш часто. Балки в конструкції немає, тому будь-який транспорт може проїхати через них. Монтаж таких конструкцій простий і може бути зроблений своїми руками. В експлуатації такі ворота дуже зручні: невелику відстань до землі дозволяє їм відкриватися навіть взимку. Крім того, вони безшумні і цілком можуть відкриватися вручну. Якщо паркан був побудований до монтажу воріт, і місце під них не було передбачено, не біда, все може вирішитися без особливих проблем.

Рейкові ворота можливо використовувати в широких отворах. Вони так само невибагливі в експлуатації, як і підвісні, і відмінно працюють при примхах погоди. З недоліків можна відзначити потребу в періодичному чищенні рейок.

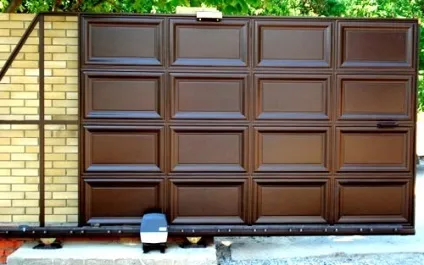

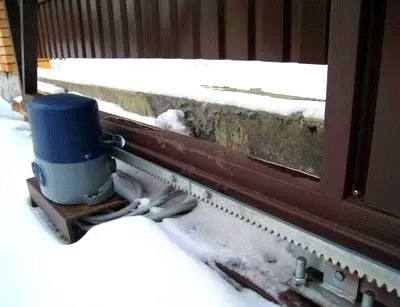

Привід рейкових автоматичних воріт

Варто зазначити, що такі ворота можуть бути встановлені в заздалегідь підготовлений отвір забору.

Переваги воріт

Біля воріт такого типу відсутні направляючі в отворі, тому через ворота може проїхати абсолютно будь-який транспорт, головне, щоб ширина дозволяла це зробити. Відкриття воріт досягається завдяки наявності спеціальної направляючої, або як ще її можна назвати, рейці. Рейки переміщається по роликам, які надійно закріплюються на несучої конструкції.

Ролики збираються на закритих підшипниках, що дозволяє їм працювати дуже довго: вони надійно захищені від зовнішніх чинників, таких, як опади і пил.

Конструкція воріт з роликами і спрямовуючої дозволяє їм зробити близько п'ятдесяти тисяч відкриттів і закривань. Якщо перевести цей показник у більш звичний для нас, то вийде, що автоматичні відкатні ворота можуть забезпечувати комфорт мешканцям п'ятнадцять років, що дуже немало.

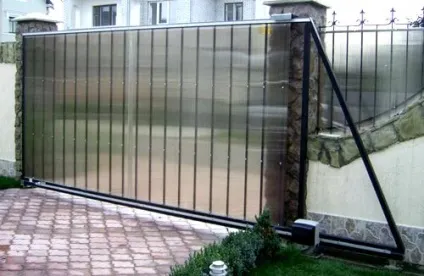

Автоматичні відкатні ворота з полікарбонату

Необхідно зауважити, що спроби продовжити час експлуатації конструкції за допомогою змазування механізму ні до чого не приведуть, а тільки погіршать становище, адже мастило упереміш з брудом буде заважати руху механізму.

Основа воріт може бути обшита обшивкою різного типу. Профільований настил, ковані вироби, дерево, сайдинг відмінно підійдуть для оформлення. При виконанні робіт своїми руками, коли існує необхідність в економії коштів, це стає особливо корисним. Єдине, що обов'язково необхідно зробити перед початком монтажу, так це скласти проект і розрахувати кількість всіх необхідних матеріалів.

Мабуть, єдиним вагомим недоліком воріт є потреба в достатній вільному місці для відкату стулки. Забір в місці установки воріт може не володіти достатньою довжиною, тому монтаж буде проблематичним.

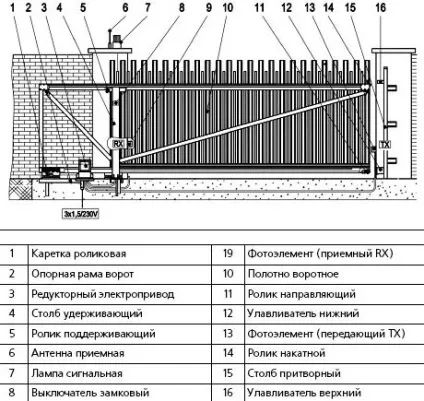

Детальна схема конструкції автоматичних воріт

У таких випадках може допомогти установка Воротін з зовнішнього боку огорожі, проте, така зміна в стандартній контракції робить незручним розташування механізму електричного приводу. Що стосується воріт, що відкриваються в ручному режимі, то в цьому випадку проблем з установкою воріт, виникнути не повинно, навіть якщо паркан не має достатньо вільного простору.

Облаштування воріт автоматичним приводом виконується за бажанням і в залежності від потреб господаря. Якщо ворота експлуатуються дуже рідко, то установка електричного приводу економічно недоцільна; якщо ворота планується використовувати щодня, то для підвищення комфорту їх використання найкраще автоматику передбачити. Якщо уявити, скільки разів в день доведеться виходити з автомобіля і відкривати / закривати ворота, рішення прийде саме собою.

Як влаштовані відкатні ворота

Відразу можна подумати, що автоматичні відкатні ворота на паркан по конструкції набагато складніші, якщо порівнювати з більш популярними орними конструкціями, проте, це думка виникає від незнання їх влаштування. Спробуємо розібратися, чи так висока складність їх монтажу своїми руками. Спочатку тим, хто не знайомий з пристроєм цього типу воріт, слід уважно вивчити креслення, які без проблем можна відшукати в інтернеті. Після цього все встане на свої місця, і установка своїми руками буде більш реальною.

В першу чергу необхідно підготувати опори для воріт, які виконуються на основі труб, бруса або більше капітальних конструкцій, таких як цегла і бетон.

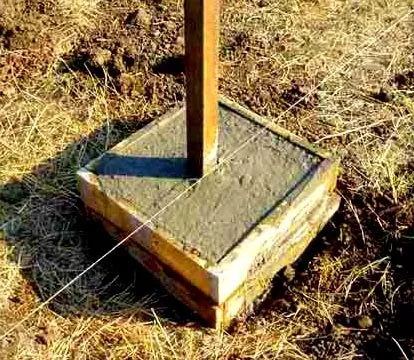

Для установки залізних стовпів в землі викопуються поглиблення не менш метра, в які і закладаються стовпи. Стовпи після їх розташування в ямах слід вирівняти за допомогою будівельного рівня, а потім залити бетонним розчином. Дуже важливо дати розчину застигнути, тому до повного його висихання подальші роботи рекомендується припинити.

Якщо в якості опор були обрані стовпи з цегли. то в процесі їх викладення необхідно закласти всередину заставні, які будуть потрібні для кріплення воріт в подальшому. Слід також зробити підставу. Для нього потрібно зробити конструкцію, яка збирається з куточка і армованих прутів. Траншея для підстави повинна по довжині складати половину від довжини отвору. Глибину виїмки грунту рекомендується робити близько метра.

Після цього в траншеї необхідно розмістити заздалегідь підготовлену банкетку, арматурою вниз, і залити все це бетонним розчином. Після того як бетон висохне, можна говорити про те, що основа під автоматичні відкатні ворота на паркан готове. Як правило, розчин висихає протягом тижня, однак, існують будівельні норми за якими слід почекати близько 30 днів. Швелер банкетки повинен знаходитися на одному рівні з передбачуваним чистим підлогою.

Схема для установки автоматичних воріт

Тому якщо після укладання тротуарної плитки або асфальту швелер не випирає, а утворює з покриттям підлоги одну площину можна говорити про те, що монтаж був проведений правильно. До швелеру згодом будуть приварюватися ролики, за якими і будуть рухатися автоматичні відкатні ворота.

Що може знадобитися для установки воріт своїми руками

Перед тим як починати монтаж воріт своїми руками. слід підготувати все необхідне. Труби, які будуть використані для складання каркаса, слід зачистити, прибравши з них сліди іржі. Якщо для цих робіт буде використовуватися не наждачний папір, а шліфувальна машинка, то для безпеки необхідно озброїтися захисними окулярами. Далі, потрібно знежирити металеві стовпи і пофарбувати.

Після того як всі підготовчі роботи проведені, можна починати варити каркас. Найчастіше його конструюють з профільованих труб перетином 60 х 30, проте, невеликі відхилення від цих розмірів не забороняються.

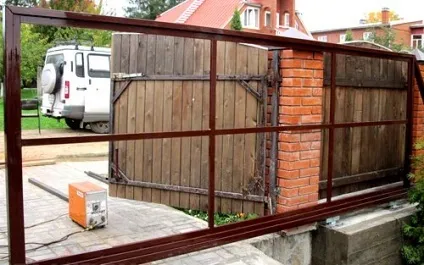

Каркас воріт з профільованої труби

Як інструменти, які знадобляться при монтажі, слід підготувати:

• Болгарку з відрізними і шліфувальними кругами, захисні окуляри;
• Зварювальний апарат або інвертор з електродами;
• Лопати, штикові та совкові;
• Садовий бур;
• Для фундаменту знадобиться цемент, щебінь і пісок.

Повернутися до списку

Монтаж воріт своїми руками

На каркас необхідно встановити обрешітку, яка знадобиться для обшивки воріт, а також зробить їх більш надійними. Обрешітку виконують з профільованих труб з меншим перетином, ніж сам каркас. Слід зазначити, що чим ширше будуть труби, тим легше буде відбуватися установка на автоматичні ворота облицювальний матеріал, будь то профнастил, дерево або сайдинг.

Потрібно врахувати, що чим легше буде облицювальний матеріал, тим менше навантаження буде сприймати на себе механізм відкривання, що позитивно відіб'ється на терміні його служби. Стики облицювальний матеріал рекомендується розташовувати на трубах обрешітки.

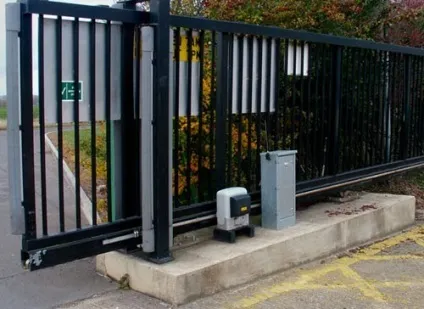

Оригінальний дизайн воріт

Якщо планується робити ворота з профнастилу. то для його різання необхідно запастися болгаркою.
Зварювальні роботи своїми руками рекомендується проводити кваліфікованим фахівцям. Для тих, хто жодного разу не тримав в руках зварювальний апарат, це може здатися нездійсненним завданням. Каркас слід приварювати прихватками по кілька сантиметрів через кожні тридцять сантиметрів. Суцільний шов може привести до того, що рама буде сильно викривлена ​​зварюванням.

Після закінчення зварювальних робіт слід знову пройтися грунтовкою по місцях, де знаходяться шви. Коли грунт підсохне можна починати фарбувальні роботи. Для цього можна взяти спеціальну фарбу, яка потребує попередньої грунтовки, що прискорить процес монтажу. Рекомендується наносити фарбу як мінімум в два шари. Після повного висихання фарби каркас для воріт готовий, і можна приступати до установки облицювання.

Як правило, облицювальний матеріал монтується на каркас за допомогою саморізів або заклепок. Монтаж буде проходити набагато простіше, якщо в якості кріпильного матеріалу вибрати саморізи зі свердлом. В такому разі не доведеться спочатку свердлити отвори, а потім встановлювати саморізи. Після закінчення установки облицювання необхідно дати відстоятися каркасу і приступати до робіт з монтажу воріт.

Як уже зазначалося, на банкетку необхідно приварити ролики, причому їх рекомендується розташувати один від одного на максимальній відстані. Крім цього, найближчу до отвору каретку слід відсунути якомога далі від кінцевого ролика. Найдальшу від отвору каретку потрібно змонтувати так, щоб при закритті воріт вона не могла збити заглушку. Це дозволить уникнути неприємностей і ремонту під час експлуатації.

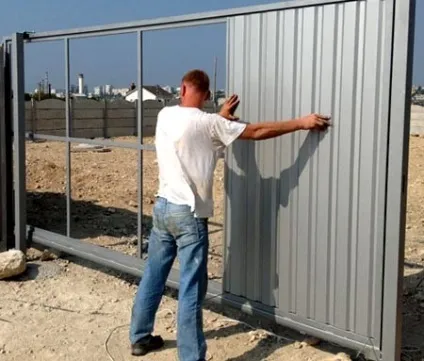

Остаточний етап монтажу воріт

На закінчення монтажних робіт необхідно встановити раму на каретки, а також переконатися, що вона орієнтована в просторі вірно за допомогою спеціальних інструментів. Крім цього, слід приварити роликові візки і платформи до банкетке. Потім приварюються додаткові верхні ролики і концвік. При правильній збірці автоматичні ворота не навантажуються.

Автоматика воріт

Облаштування воріт автоматичним приводом дозволяє значно збільшити комфорт мешканців приватного будинку. Забезпечивши ворота дистанційним управлінням. можна не виходити з машини для того, щоб заїхати на територію ділянки. Вибір автоматики для воріт необхідно проводити з знання деяких нюансів, в яких ми і спробуємо розібратися.

В першу чергу необхідно звернути увагу, наскільки часто автоматичні відкатні ворота будуть використовуватися.

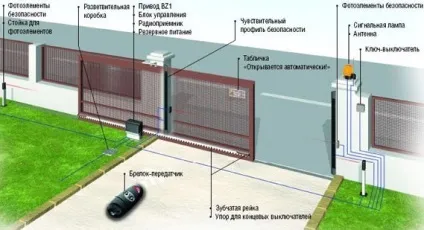

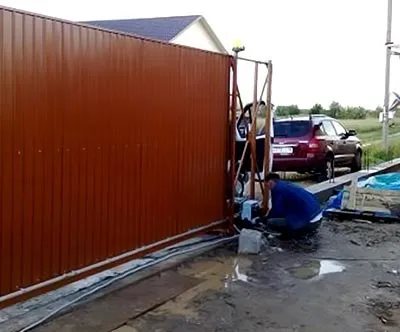

Монтаж автоматики до відкатним воріт

Наприклад, в житловому приватному будинку максимальне число відкриттів / закривань в середньому за день дорівнює 10. Для автосервісів і виробничих територій таке число відкриттів може знадобитися лише за кілька хвилин. Природно, що це необхідно враховувати при виборі автоматики.

Також автоматичний привід повинен вибиратися з урахуванням ваги воріт, який буде залежати від ширини отвору і матеріалу обшивки. Відповідно, чим більша вага біля воріт, тим потужніше знадобиться двигун для воріт. До речі, конструкція відкатних воріт дозволяє використовувати автоматичні ворота вагою до чотирьох тонн.

При виборі враховується складність пристрою приводу і додаткових його частин. Сучасні приводи оснащуються сигнальними лампами, антенами, пультами і приймачами. Кожен виробник автоматики для воріт прагне розширити функціональність своєї продукції і закладає в блоки управління нові корисні функції.

Варіант конструкції і пристрої воріт

Якщо оператор управління воротами знаходиться в віддаленому місці, то ці нововведення можна оцінити по достоїнству. Наприклад, можна реалізувати гальмування двигуном, що дозволить при частому відкриванні / закриванні запобігти заклинювання. Також корисною буде реалізація функції часткового відкривання для організації проходу людей. Інтеграція автоматики воріт в сучасні системи безпеки дозволяє організувати на об'єкті дуже зручну систему охорони.

Сигнальна лампа поставляється з усіма сучасними автоматичними приводами. Вона є індикатором роботи приводу, і по її сигналам можна розпізнати несправності. Якщо все в порядку, при натисканні на пульт лампа починає «моргати», і ворота відкриваються.

Коли лампа сигналить, а ворота не відкриваються, можна зробити висновок, що пошкодження виникло в самому приводі. У тому випадку, коли лампа не подає «ознак життя», - є проблеми з електроживленням. Також корисним вважається наявність в конструкції автоматики фотоелементів, що дозволяють запобігти закривання, якщо в зоні воріт знаходиться сторонній предмет. Для збільшення зони дії дистанційного пульта можна передбачити виносну антену.
