Не секрет, що кожна лінійка моделей автомобілів містить різні комплектації виконання. Комплектації розрізняються наявністю / відсутністю того чи іншого додаткового обладнання. Наприклад в багатших комплектаціях автомобілі можуть бути обладнані підігрівом сидінь, електродзеркалами. всілякими регулюваннями сидінь або керма. Це дозволяє знижувати ціни на автомобілі, бо не кожному водієві так вже необхідні ті, чи інші девайси.

У даній статті, ми розглянемо автомобіль Hyundai Getz GL. У такій комплектації відсутні передні протитуманні фари. Насправді, штатні ВТФ не сильно виконують свої обов'язки, але завдяки їм, набагато краще висвітлюються бічні ділянки дороги, тобто узбіччя. Давайте ж розглянемо, як в Hyundai Getz GL поставити ці самі штатні ВТФ.

Для установки ВТФ нам буде потрібно наступний перелік компонент:

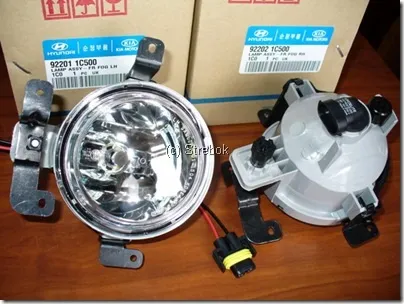

Ліва протитуманні фари * 92201-1C500 *
Права протитуманні фари * 92202-1C500 *

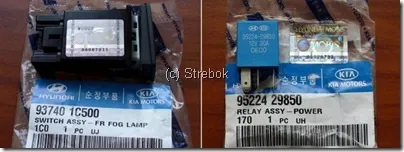

Кнопка включення протитуманних фар * 93740-1C500 *
Релея протитуманних фар * 95224-29850 * (так само підходять * 95225 33200 *, * 95224-29800 *)

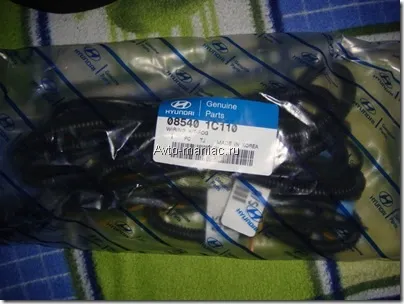

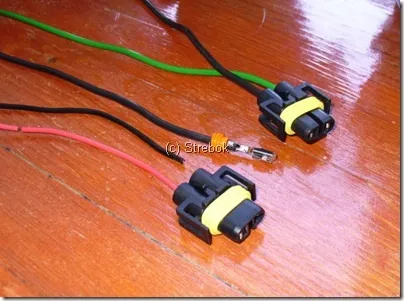

Монтажний комплект ВТФ * 08540-1C110 * (так само 08540-25110), або роз'єми можна підібрати від різних моделей ВАЗ (наприклад Разем форсунки двигуна Калина)
"Коронка" на 82 мм, для свердління отвору в бампері

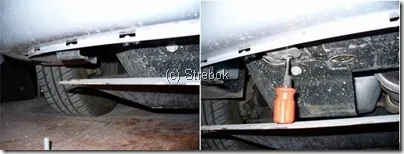

Насамперед нам необхідно просвердлити отвори в бампері, потрібно розміру. Для цього демонтуємо передній бампер. Відкручуємо перед захисту (у кого вона стоїть) і викручуємо два пластмасових самореза знизу.

Далі викручуємо по два самореза з кожного боку, що кріплять підкрилок знизу, і по три самореза з кожного боку збоку (знадобиться повертати колеса).

Відгинаємо підкрилок і болісно відкручуємо по саморізи всередині бампера, залишається шість гвинтів зверху.

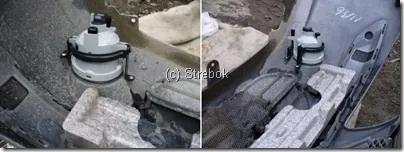

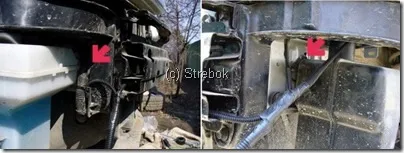

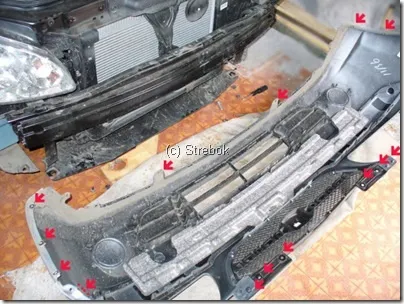

Знімаємо бампер, стрілки вказує місця кріплення.

Тепер просвердлюємо отвір в штатних місцях бампера. Для цього використовуємо Сверлова "коронку", а саме - 82 мм, і дриль (шуруповерт).

Далі розміщуємо ВТФ на штатні посадочні місця, і кріпимо їх гвинтами.

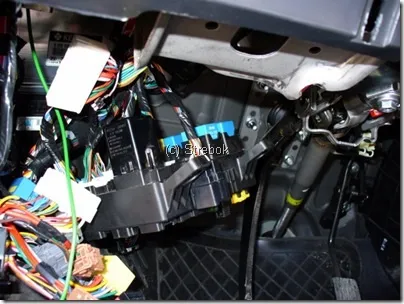

Далі нам потрібно підключити ВТФ до проведення, для цього знімаємо панель з поличкою під кермом.

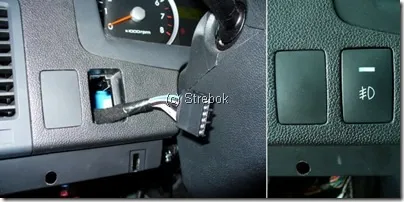

Виймаємо Монетниці (заглушку), знаходимо скручений роз'єм, підключаємо кнопку і ставимо її на місце.

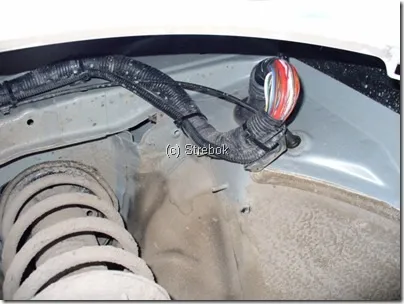

Проводи від блоку запобіжників до передніх ПТФ простягаємо в ліве крило, через гумовий ущільнювач. Далі в більшу гофру із заводською проводкою, або можна розмістити свою гофру окремо.

До чорних дротах можна припаяти наконечники, які прикручені до маси, свердлити нічого не треба, на корпусі вже є місце з обох сторін.

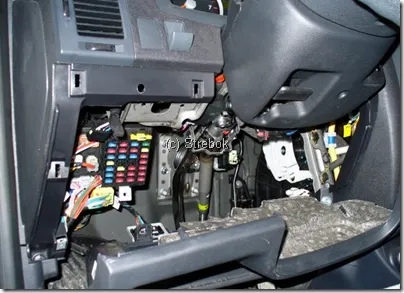

Далі потрібно від'єднати всі роз'єми з блоку запобіжників, які знаходяться на лицьовій стороні, відкрутити два болта і повернути весь блок.

Вставляємо реле і від'єднуємо роз'єм 15 IP / H. Нам потрібен 15 пін, до нього вже йде тонкий рожевий дріт.

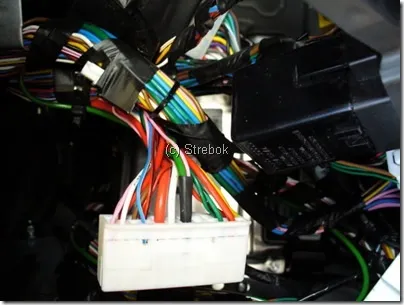

Для вилучення контакту потрібно підняти засувку (зелені стрілки) і підсунути що не будь тонке під вусики (біла стрілка).

Припаюємо необхідний провід і збираємо роз'єм.

Проводимо збірку панелі під кермом, підключаємо штекери ВТФ і ставимо на місце передній бампер. Насолоджуємося результатом.

Штатні протитуманні фари призначені для установки ламп з типом цоколя H27 (881). Код лампи * 18647-27009 *, потужність 27Вт.

Випробування показали, що штатні ВТФ не призначені для установки ксенонових ламп, тому що в процесі експлуатації пластикові скла не витримують температурного режиму і плавляться. Рекомендується застосовувати лампи з потужністю не перевищує рекомендованої заводом-виробником.
