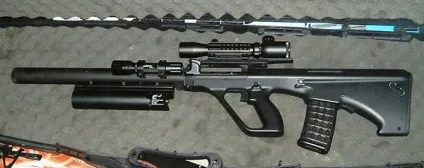

Австрійська гвинтівка steyr aug штурмова a1, a2, a3 і громадянська модифікація, технічні

Універсальна армійська гвинтівка Steyr AUG перебувала в розробці у австрійської компанії Steyr-Daimler-Puch (нинішня назва Steyr-Mannlicher AG Co) з кінця 60-х до середини 70-х років минулого століття. З 1977 року була прийнята на озброєння Австрією. Серійне виробництво розпочато з 1978 року.

Базова комплектація Steyr AUG

Штурмова гвинтівка (автомат) Steyr AUG має модульну структуру в складі якої шість базових, основних блоків.

• Механізм автоматики. Його робота здійснюється за рахунок відведення частини порохових газів з стовбурного каналу. Основний елемент автоматики - газовідвідний механізм з коротким ходом газового поршня з поворотною пружиною, який знаходиться всередині прикріпленого до стовбура газового блоку.
• Ствольна коробка. Вона оснащена міцними сталевими вставками - одна з яких служить вузлом для кріплення стовбура і замикання затвора, інші виконують роль напрямних для рами затвора.
• Стовбурний блок. Зліва на ньому розташовуються подпружиненная засувка для фіксації ствола у ствольній коробці, а праворуч - газовий блок з поворотною пружиною.
• Затвор і затворна рама. Має дві напрямні: одна - для передачі зусилля від рукоятки зведення гвинтівки, інша - передає зусилля від газового поршня.
• Магазин - дворядний і має ємність: 9 + 1, 30 або 42 патрона.
• Приклад-ложа. Виготовлений з поліаміду армованого скловолокном.

компонування корпусу

Ударостійкий пластиковий корпус - це загальна деталь для всіх модельних модифікацій AUG. Він має в своїй компоновці:

• приклад з приймачем і фіксатором магазину і з модулем ударно-спускового механізму (УСМ);
• пластиковий спусковий гачок з подвійними тягами для передачі зусилля спуску УСМ;
• два напрямних стрижня, які стискають пружини і перешкоджають перекосу рами затвора щодо казенника;
• механізми засувки і запобіжника казенника (ствольної коробки). Вони приводяться в дію поперечної кнопкою над держаком зброї. Перевівши кнопку запобіжника вліво, гвинтівка перекладається в положення "вогонь", кнопка перекладена вправо, ставить зброю на запобіжник;
• пістолетну рукоятку зі спусковий скобою (в моделях А1 і А2);
• вікна для екстракції гільз. Вони знаходяться у верхній частині приклада і в залежності від типу групи затвора можуть повернути ліворуч або праворуч.

Стовбури Steyr AUG

Стовбури для AUG виконують 4-х основних видів:

• гранично короткий ствол (Компакт) - довжиною 13,8 дюймів (350 мм.);
• стандартний стовбур - довжина 20 дюймів (508 мм);
• укорочений стовбур (карабін) - довжина 16 дюймів (407 мм);
• легкий кулемет або важкий стовбур - довжина 24,4 дюйма (621 мм).

Всі типи стовбурів швидкоз'ємні і мають розташовані в два ряди 8 виступів для фіксації в затворному блоці. Крім цього на стовбурі насаджений газовий блок, а дулова частина ствола має щілинний пламегаситель. Важкий 621-мм ствол має на додаток відкидні складні сошки, що дозволяють використовувати автомат в ролі снайперської гвинтівки або ручного кулемета.

Зразки Steyr AUG від А1 до А3

Першою, базової (вип. 1977 року) модифікацією був прототип Steyr AUG А1. Специфічним у цій моделі є: розташована вертикально і зафіксована передня рукоять, вбудований оптичний целеуказатель з кратністю 1,5х. Тіло прицілу виконано в цілому зі ствольною коробкою та має прицільну марку в формі кільця, а також фіксує рукоятку для регулювання. У разі поломки оптики зверху на корпусі є резервні цілик і мушка.

Стовбур виконується холоднокованим і кріпиться на 8 упорів до ствольної коробки Steyr AUG A1 (standart) поворотом. На ньому кріпиться муфта з шарнірним важелем основний, тактичної рукоятки. Довжина стовбура штурмової гвинтівки - 508 мм, мисливський карабін має довжину - 407 мм. На ствол гвинтівки також нагвинчений пламегаситель з внутрішнім різьбленням для установки пристроїв стрільби гвинтівковими гранатами або холостими патронами.

На Steyr AUG А1 можливо вибірково встановлювати підствольні гранатомети систем НК AG36 або М 203. Можлива трансформація гвинтівки в пістолет-кулемет під патрон калібру 9х19. Для цього замінюють затворну групу на нову (затвор вільне володіння) і встановлюють адаптер приймача магазина.

Прототип Steyr AUG А2 - це напівавтоматичний мисливський карабін з калібром 5, 56 і режимом ведення вогню одиночними пострілами. Він відрізняється від базової моделі наявністю складаний передній рукоятки і універсальним кріпильним кронштейном - планка Вивера. На ній можлива установка різних оптичних прицілів і додаткових збройових приналежностей.

Головна відмінність цього прототипу в тому, що замість інтегрованої оптичної системи є закріплена на пілоні планка Піккатіні з чотирма направляючими. На верхній направляє може кріпиться будь-який тип оптичних целеуказателей, приціл коліматора, нижня служить для установки вертикальної ручки або спеціального подствольного 40 мм. гранатомета. З боків може бути встановлений лазерний приціл (ЛЦУ), тактичний ліхтар або прилад нічного бачення.

Конструктори адаптували автомат для лівшів, зробивши можливим перенесення вікна викиду стріляних гільз.

Громадянська варіація Steyr AUG

Новий варіант сімейства Steyr - AUG Z, це сучасний, точний, самозарядний, цивільний варіант штурмової гвинтівки Steyr AUG А2. Має можливістю ведення тільки одиночного режиму вогню.

Автоматика порохових газів базується на газовідвідному механізмі з укороченим робочим ходом газоотводного поршня. Замикання стовбура відбувається поворотним затвором з сімома упорами знаходяться в ствольній коробці.

Steyr AUG Z забезпечений магазином зі стінками з прозорого пластику і зі зменшеною місткістю (10 патронів). Стовбур довжиною 55 см оснащений щілинним, інтегрованим полум'ягасником. Для швидкого встановлення будь-яких оптичних приладів на ствольної коробці є планка Пикатини.

Рукоятка зведення затвора розташована так, що можливо виробляти перезарядку одночасно з керуванням вогнем. Карабін Steyr-Мannlicher AUG Z може використовуватися для полювання, самооборони, спорту. ВУкаіни даний прототип сертифікований як мисливський карабін.

Сучасна штурмова гвинтівка Steyr AUG, це конструкція з широкими варіативними можливостями для грамотного використання гвинтівок AUG. За допомогою додавання різних знімних блоків її можна легко трансформувати в ручний кулемет, автомат, карабін, снайперську гвинтівку або пістолет-кулемет.

Крім Австрії, стрілецьку зброю компанії Steyr AUG прийнято на озброєння такими країнами: Ірландія, Нова Зеландія, Австрія, Оман, Саудівська Аравія, Марокко, Болівія. В даний час її також активно використовують органи правопорядку в багатьох країнах, а також серйозні охоронні підприємства.
