Зовнішні посилання - один з найважливіших елементів AutoCAD. Не буде перебільшенням сказати, що користувач настільки використовує AutoCAD, наскільки він використовує зовнішні посилання. Тільки з використанням зовнішніх посилань розкриваються можливості AutoCAD в організації спільної роботи.

У цьому розділі ми розглянемо основні прийоми роботи, що дозволяють підвищити ефективність використання AutoCAD за рахунок зовнішніх посилань.

Таким чином, можна взяти файл суміжника і використовувати як частину свого креслення. При цьому, на відміну від методу «Скопіювати шматок чужого креслення - Вставити в свій» ви не будете витрачати час на відстеження змін - все зміниться самостійно.

Але зовнішні посилання - не "Велика Червона Кнопка». Самі по собі вони не здатні поліпшити виробляй-ність і надійність. Глав-ні переваги зовнішніх сси-лок - можливість багатьом розробникам спільно працювати над проектом, зручність перехресних перевірок, а також автомати-чеський відстеження змін.

Проте, для отримання цих вигод доведеться со-блюдать більш складні правила командної гри, ефективно вибудовувати логічні взаи-мосвязи всередині проекту. Вимоги до дисципліни проектувальників і дотримання єдиних стан-дартів зростають на порядок. Колишні неузгодженості можуть поставити під загрозу стабільну роботу всієї команди. Наприклад, іноді проектувальники люблять переміщати свої креслення вну-три файли. Теж саме стосується звички створювати нові версії креслення в новому місці файлу, а старі або обводити рамкою, або перекреслювати. Така практика зведе нанівець всі переваги командної роботи. Тому при організації спільної роботи не полінуйтеся-тесь заздалегідь обговорити загальні стандарти, в тому числі такі невинні речі, як положення осей проекту щодо початку координат, правила розміщення планів і схем.

7.1. Вставка зовнішнього посилання

3. На екрані з'являється вміст зовнішнього посилання - блок осей будівлі. Виділяємо її лівою клавішею миші і переконуємося, що це єдиний об'єкт.

4. Тепер відкрийте файл зовнішнього посилання і внесіть в нього довільні зміни для перевірки роботи зовнішніх посилань.

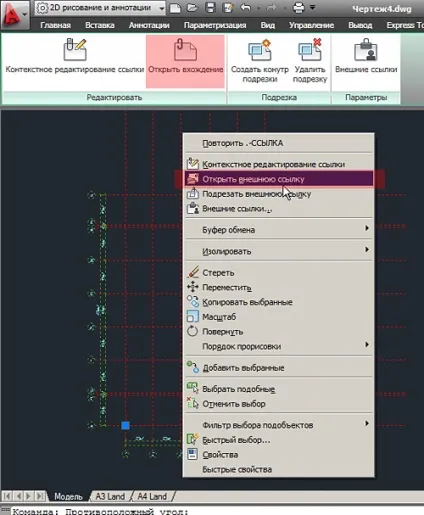

Для цього на зовнішньому посиланню натисніть праву кнопку миші і виберіть Відкрити зовнішнє посилання або на контекстної панелі натисніть Відкрити входження.

5. Відкривається вихідний файл. Вносьте в нього зміни. Наприклад, намалюйте пару відрізків (як на наведеному малюнку). Збережіть і закрийте файл.

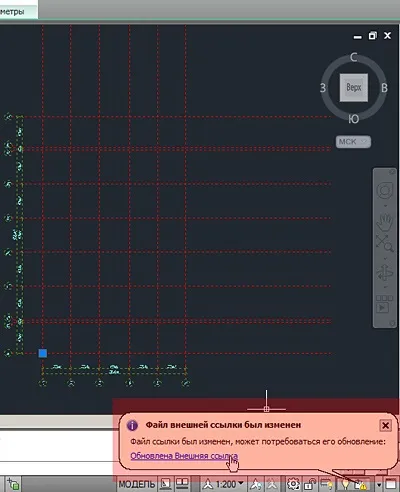

6. Зверніть увагу, що після повернення в вікно вихідного креслення, внизу з'явився напис, що попереджає про те, що файл зовнішнього посилання був змінений. Виконайте клацання лівою кнопкою миші на засланні.

7. AutoCAD перечитує вміст зовнішнього посилання і відображає на екрані її новий вміст.

Одержаний файл можна зберегти для подальшої роботи.

Також можна для закріплення навичок знову пройти по зовнішньому посиланню, видалити внесені зміни і повернути осі до їх колишнього вигляду.

У реальному проектуванні результат був би таким: після коригування файлу осей (додавання, видалення або переміщення осей і т.п.), вони б автоматично оновилися в усьому проекті.

Це дуже цінно при роботі над великим проектом, тому що контролювання правильності розташування осей у всіх розділах і на всіх етапах проектування являє собою непросту задачу.

Уже цей нескладний приклад ілюструє вельми корисні способи вирішення завдань проектування з застосуванням зовнішніх посилань.

7.2. Уривок зовнішнього посилання

Найчастіше в проекті потрібно зображення не всього файлу зовнішнього посилання, а якийсь його частини. В такому випадку зовнішнє посилання можна підрізати.

Зовнішнє посилання можна підрізати багатьма способами - прямокутником, по ламаній полилинии, сплайном і т.д. Також завжди можна скасувати підрізування і підрізати заново.

Розглянемо основні дії при підрізуванні зовнішнього посилання.

1. Виділіть вставлену зовнішнє посилання.

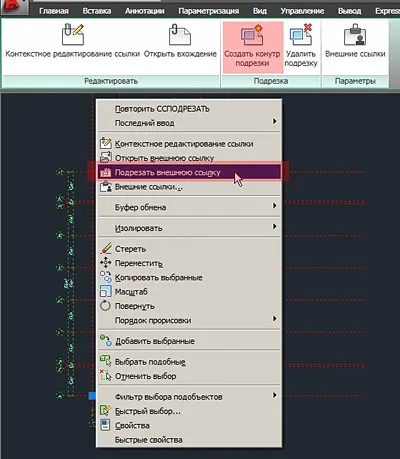

Далі в контекстно-орієнтованому меню виберіть Підрізати зовнішнє посилання або з контекстної панелі виберіть Створити контур підрізування.

2. У командному рядку або контекстному меню на екрані виберіть Новий.

3. Далі виберіть Прямокутний - для простоти.

4. Вкажіть область підрізування так, щоб відрізати зайве довгі лінії осей.

5. Результат на малюнку - осі підрізані.

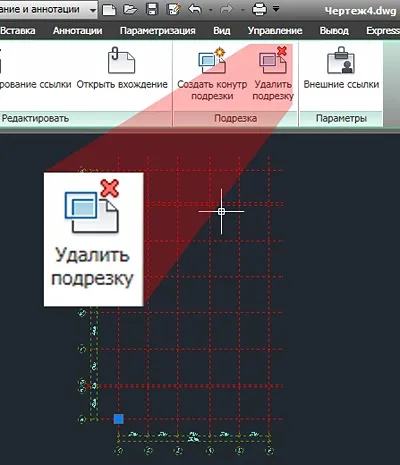

6. Для видалення контуру підрізування, виділіть підрізати зовнішнє посилання і натисніть на контекстній панелі кнопку Видалити підрізування.

7.3. Різниця між накладеної і вставленої зовнішньої посиланням

Зовнішні посилання в AutoCAD діляться на 2 типу - вставлені і накладені.

Зовнішні посилання типу «Накладена» відображаються тільки в тому файлі, куди вони самі вставлені і відсікаються при першій же вставці базового креслення в якості зовнішньої посилання.

Проілюструємо сказане простим прикладом.

3. Отримуємо такий вміст на екрані.
Збережіть і закрийте файл.

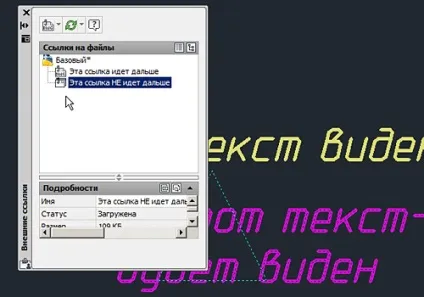

5. Тип зовнішнього посилання може бути змінений. Для цього викличте палітру Зовнішні посилання.

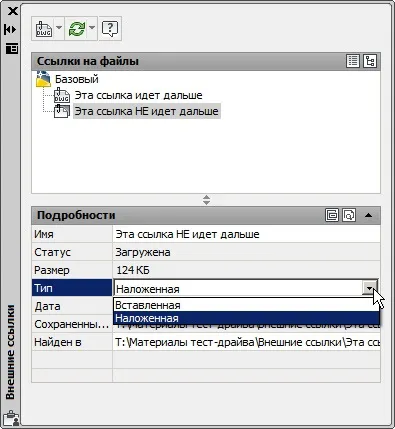

6. Тепер виберіть зовнішнє посилання і змініть її тип в списку, що випадає.

Різні типи зовнішніх посилань використовуються для підвищення гнучкості механізму їх використання.

Вставлені зовнішні посилання можна використовувати для невід'ємних частин креслення. Наприклад, осей. Накладені, в свою чергу, - для креслень, які не будуть потрібні на наступному рівні обробки креслення.

Наприклад, конструктор розробляє схему розташування конструкцій. Для цього він використовує завдання архітекторів, суміжників, генплан у вигляді зовнішніх посилань. Але коли цю схему розташування застосує, скажімо, архітектор, щоб використовувати її в своєму кресленні, - зовнішні посилання на ці завдання тільки обтяжать креслення і знизять швидкість роботи.

Загальна рекомендація при використанні зовнішніх посилань - треба прагнути до зменшення їх числа до розумного мінімуму, не допускаючи появи зайвих креслень в дереві зовнішніх посилань.

7.4. Зміна властивостей шарів зовнішніх посилань

Властивості шарів зовнішнього посилання можуть бути змінені безпосередньо в файлі, в який вона вставлена. При цьому властивості шарів в самому файлі зовнішнього посилання не зміняться. Це дає значну гнучкість при спільній роботі.

Наприклад, архітектора не влаштовує колірна модель креслення суміжника, але інформація була б в кресленні вельми до речі. Або зі схеми розташування конструкцій вам треба зробити опалубочний креслення плити. В принципі, примітиви будуть ті ж, але, наприклад, колони і стіни з основних ліній треба зробити тонкими і пунктирними.

У кожному з цих випадків для вирішення проблеми треба зробити нескладні дії.

Відкрийте файл Базовий.dwg з попереднього прикладу.

1. Зображення у файлі.

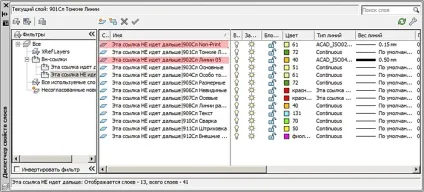

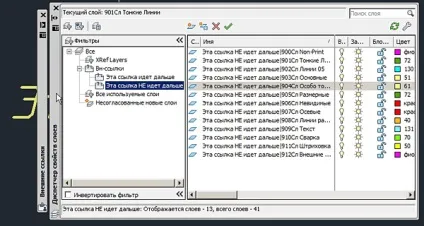

3. Змініть властивості шару 900Сл Non-Print і 902Сл Лінії 05.

4. Форма поточного документа змінився.

5. Для перевірки відкрийте вихідний файл.

6. Вихідний файл залишився без змін.

Використовуючи цей механізм, кожен з проектувальників може домогтися зручного представлення інформації суміжників в своєму кресленні, не вносячи в неї ніяких змін.

7.5. Видалення, вивантаження, оновлення та впровадження зовнішніх посилань

7.5.1. Видалення зовнішніх посилань

У деяких випадках зовнішні посилання вставляються в робочий файл тільки тимчасово, для вирішення тільки поточних завдань. Надалі ніякої необхідності в використанні цих зовнішніх посилань немає. Таку зовнішнє посилання можна легко видалити з файлу.

1. Відкрийте файл Базовий.dwg і викличте палітру Зовнішні посилання.

4. Також видно, що шари віддаленої зовнішньої посилання зникли з файлу.

Таким чином, можна очистити робочий файл від непотрібної інформації, забезпечивши більш високу швидкість його обробки.

7.5.2. Вивантаження зовнішнього посилання

Що робити, якщо вміст зовнішнього посилання тимчасово не потрібно в файлі, однак повністю видаляти б її не хотілося? Для цього служить процедура вивантаження зовнішнього посилання з файлу.

1. Відкрийте файл Базовий.dwg і викличте палітру Зовнішні посилання.

3. У диспетчері зовнішніх посилань вивантажені посилання позначаються спеціальним значком.

4. Шари вивантажених зовнішньої посилання не видаляються з креслення.

Показаний механізм дозволяє тимчасово приховувати невикористану інформацію, не видаляючи її безповоротно.

Згодом вивантажену посилання можна відновити (докладніше див. Розділ «Відновлення зовнішнього посилання»).

7.5.3. Відновлення та оновлення зовнішнього посилання

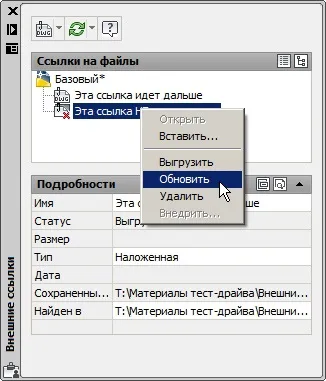

1. Продовжимо роботу з прикладом. У палітрі Зовнішні посилання виберіть вивантажену зовнішнє посилання і з контекстного меню виберіть Оновити.

2. Зображення вивантажених посилання з'явилося на екрані, зник червоний хрестик в кутку значка зовнішнього посилання.

7.5.4. Впровадження зовнішнього посилання

У деяких випадках вже не потрібна підтримка зв'язку з файлом зовнішнього посилання. В такому випадку виконується впровадження посилання.

При цьому вміст зовнішнього посилання стане частиною самого креслення. Таким чином, креслення буде коректно відображатися незалежно від наявності сервера з файлами зовнішніх посилань, що актуально, наприклад, при передачі файлів суміжників

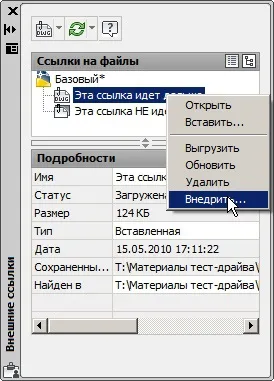

1. Продовжимо роботу з прикладом. У палітрі Зовнішні посилання виділіть першу зовнішнє посилання і з контекстного меню виберіть Впровадити.

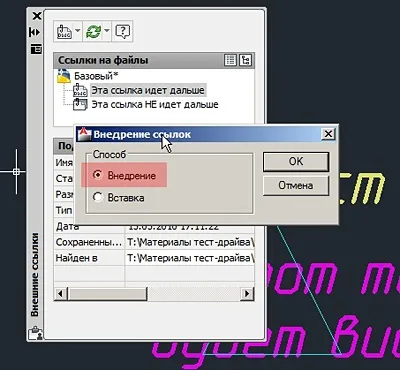

2. Виберіть спосіб Впровадження та натисніть ОК.

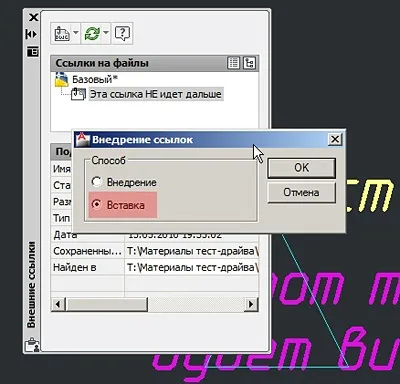

3. Для другого заслання виберіть спосіб Вставка і натисніть ОК.

4. Зовнішніх посилань в кресленні більше немає, проте вміст файлу не постраждало.

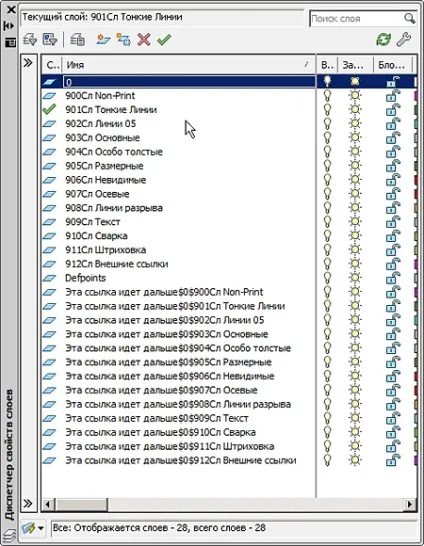

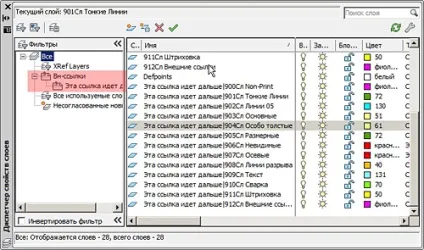

5. Для з'ясування різниці між двома способами впровадження зовнішніх посилань, перейдіть в Диспетчер властивостей шарів.
Очевидно, що об'єкти зовнішнього посилання (в даному випадку шари, але також відбувається з блоками та іншими об'єктами), впроваджені способом Впровадження. були вставлені в креслення з додаванням префікса імені колишньої зовнішньої посилання, тільки з додаванням символів «$ 0 $».
У той же час, об'єкти зовнішнього посилання, впроваджені способом Вставка. були вставлені без будь-якого префікса. При цьому, при наявності шару з таким же ім'ям, об'єкти із зовнішнього посилання були перенесені на відповідний шар вихідного креслення.

7.6. Вставка растрових зображень. Вставка файлів * .pdf і * .dwf

Не завжди необхідна інформація надається у вигляді dwg-файлів. Цілком можлива ситуація, що креслення надано в растровому форматі (* .jpg, * .tiff і т.п.) або в форматі * .dwf або * .pdf; а використовувати дану інформацію треба саме як основу для креслення. В такому випадку виконується вставка цих файлів в поточний документ.

Вставка відбувається в цілому так само, як і зовнішніх посилань.

Для векторних підкладок (* .pdf, * .dwf) доступні об'єктні прив'язки. Якщо файл * .pdf виготовлені не стандартними засобами AutoCAD, а програмою стороннього виробника - він може бути створений таким чином, що об'єктна прив'язка не матиме успіху працювати.

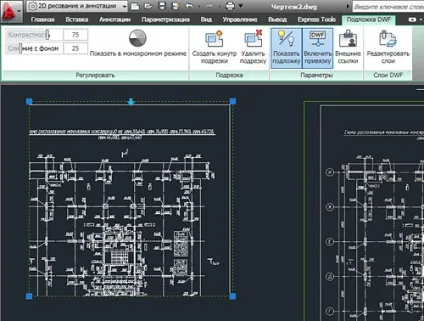

1. Вставте послідовно * .dwf і * .pdf файл.

2. Підтвердіть параметри.

3. Праворуч - файл * .dwf,
Зліва - файл * .pdf стороннього виробника.

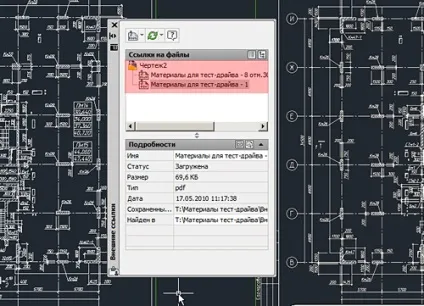

Самі підкладки видно в палітрі Зовнішні посилання.

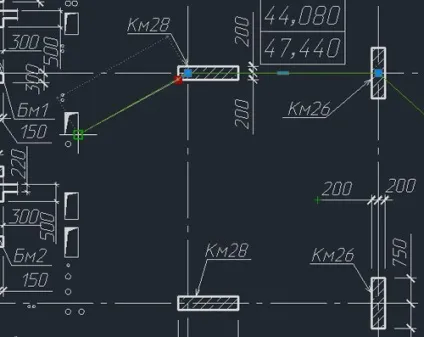

4. На файлі * .dwf прив'язки коректно працюють.

5. Як і на файлі * .pdf.

6. Як і зовнішні посилання, підкладки можна підрізати.

Зміна функціоналу роботи з підкладками * .pdf і * .dwf змушує переглянути їх роль. Раніше ці формати в основному застосовувалися для видачі електронної версії документації. Однак тепер цілком розумно використовувати ці формати для обміну завданнями між суміжниками, тому що прив'язки працюють, шари теж можна редагувати.

Зупинятися на роботі з растровими підкладками немає особливої ​​потреби - це досить добре освоєний користувачами функціонал.

Особливо хотілося б відзначити таку властивість зовнішніх посилань і підкладок, як прозорість - ви можете оперувати цією властивістю посилання точно так же, як і будь-яким іншим елементом креслення.
