В першу чергу рекомендується розробляти вузли, необхідні для виконання планів і розрізів будівлі:

- цокольний вузол, включаючи конструкцію фундаменту і підлоги першого поверху;

- вузол спирання перекриття на зовнішню стіну, включаючи верх віконного отвору і конструкцію підлоги;

- карнизний вузол, включаючи горищне перекриття (якщо воно є).

Доцільно також розробити вузли примикання перекриття до самонесущей стіні, вузол фундаменту під внутрішню стіну, вузол сполучення сходового маршу з конструкцією перекриття і т.п.

Архітектурно-конструктивні вузли повинні бути позначені на розрізі або планах. Місце, яке підлягає деталізації, обводять замкнутої суцільною тонкою лінією, від якої робиться лінія-виноска. Якщо вузол повинен бути зроблений в перерізі, на плані або розрізі через всі елементи, зображені на вузлі, проводять коротку основну суцільну лінію і на її продовженні - лінію-виноску. На полиці лінії-виноски вказують номер вузла. Якщо вузол виконаний на іншому аркуші, під полицею вказують номер листа з вузлом.

Маркування вузла виконують над його зображенням в гуртку 10-14 мм, в якому вказують його номер. Якщо вузол позначений на іншому аркуші, маркування виконують у вигляді дробу, в чисельнику якого вказують номер вузла, а в знаменнику - номер листа, на якому цей вузол позначений. Якщо зображення вузла дзеркально його позначенню на плані або розрізі, номер вузла дається з індексом «н».

Конструювання цокольного вузла починається з нанесення модульної розбивочної осі, лінії рівня чистого статі, рівня горизонтальної гідроізоляції та рівня землі. Конструкція стіни показується відповідно до завдання.

Рівень горизонтальної гідроізоляції. найчастіше виконуваної з двох шарів толю або руберойду на бітумної мастиці, в будівлях без підвалу призначається нижче рівня підлоги першого поверху на 100-200 мм і вище рівня вимощення не менше ніж на 200 мм. Горизонтальну гідроізоляцію бажано розташовувати на стику фундаменту і стіни. Висоту цоколя (відстань від рівня обріза фундаменту до планувальної позначки землі) рекомендується приймати не менше 500 мм.

При визначенні габаритів верхньої частини фундаменту слід враховувати рекомендації, наведені на малюнках 2.17-2.20. У двошарових стінах фундамент влаштовують під несе внутрішній шар, а в тришарових - або під всю стіну, або також під внутрішній несучий шар. В останньому випадку слід передбачити пристрій опори для зовнішнього самонесучого шару у вигляді консольної залізобетонної плити, затисненої в кладці несучого шару. У будівлях з однорідними стінами з газобетонних блоків стіна повинна виступати за зовнішню грань фундаменту не менше ніж на 50 мм, але не більше 1/3 товщини кладки.

При призначенні глибини закладення фундаменту (відстань від рівня землі до підошви) слід враховувати грунтові умови і глибину промерзання грунту в районі будівництва. При будівництві на непучинистих підставах (наприклад, великий пісок) глибина закладення фундаменту під зовнішню стіну в приміщенні без підвалу може прийматися мінімальної (700 мм). В інших випадках бажано глибину закладення призначати не менше глибини промерзання. Глибина закладення фундаменту під внутрішні стіни не залежить від глибини промерзання і повинна бути не менше 500 мм.

Для відводу від стіни дощової і талої води по периметру будівлі влаштовують вимощення шириною не менше 700 мм з ухилом 3-5%. Найбільш поширене рішення вимощення - шар асфальту або цементно-піщаного розчину товщиною 30 мм по підставі з щебеню, гравію або крупного піску товщиною не менше 150 мм. За зовнішньої лінії вимощення рекомендується укладати бордюрний камінь перетином 80х150 мм.

На вузлі також слід показати конструкцію підлоги першого поверху по грунту або по лагам. Деякі варіанти влаштування підлог дані на малюнку 2.27. При розташуванні підготовки під підлогу вище рівня горизонтальної гідроізоляції слід передбачити влаштування вертикальної гідроізоляції з внутрішньої сторони стіни до верху підготовки. При близькому розташуванні до поверхні землі грунтових вод доцільно потроювати горизонтальну гідроізоляцію по всій площі підлоги. Приклад виконання цокольного вузла наведено на малюнку П2.17.

Конструювання вузла обпирання міжповерхового перекриття на зовнішню несучу стіну починається з нанесення разбивочной осі, рівня низу плити або балки і рівня чистого статі другого поверху. Конструкція стіни на вузлі повинна бути показана детально і відповідно до завдання.

Перекриття повинно бути розрізане в найбільш характерному місці: багатопустотний настил - по отвору, а балкові перекриття - по міжбалочні заповнення. Величина обпирання перекриттів на стіну визначається в залежності від конструкції їх несучої частини і матеріалу стіни відповідно до плану несучих конструкцій перекриття.

Далі слід показати конструкцію підлоги, вибір якої залежить від призначення приміщення (вітальня, кухня, ванна, передпокій і т.д.). Варіанти підлог по міжповерхових перекриттів з плит наведені на малюнку 2.28.

На даному сайті потрібно показати верх віконного отвору. У будинках зі стінами з малорозмірних елементів над прорізами слід влаштовувати перемички. служать опорою для вищерозміщеної кладки і конструкцій перекриття.

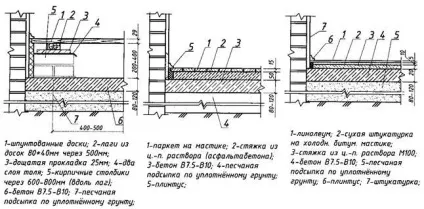

Малюнок 2.27. Підлоги першого поверху будівель без підвалів (гідроізоляція умовно не показана)

У будівлях з цегляними стінами найчастіше з цією метою застосовують збірні залізобетонні перемички, розміри поперечного перерізу яких кратні розмірам цегли і залежать від величини діючих навантажень і розміру отвору. Безпосередньо під опорною частиною балок або плит перекриття укладають несучі перемички. Перемички, які сприймають навантаження тільки від кладки над прорізом, мають меншу несучу здатність, а, отже, і менші габарити, і є ненесучими. Довжина перемичок визначається в залежності від розмірів прольоту і величини обпирання їх на стіну (для несучих перемичок - не менше 250 мм, а для несучих - не менше 100 мм).

Варіанти розміщення перемичок в несучих і самонесучих однорідних цегляних стінах, а також таблиця для визначення їх перетинів наведені на малюнку 2.29.

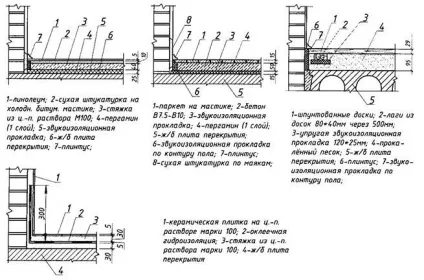

Малюнок 2.28. Підлоги по плитах міжповерхових перекриттів

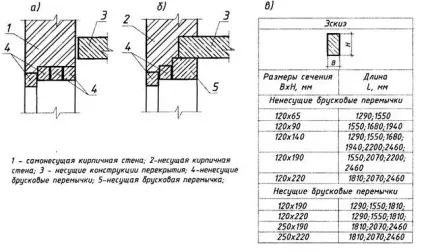

Малюнок 2.29. Пристрій прорізів у кам'яних стінах з застосуванням збірних залізобетонних перемичок

а - в зовнішній самонесущей цегляній стіні; б - у зовнішній несучій цегляній стіні; в - перетин і основні розміри збірних залізобетонних перемичок

Розробляючи вузол над віконним прорізом, слід враховувати, що в шаруватих стінах не рекомендується укладати залізобетонні перемички по всій товщині стіни, тому що залізобетон в цьому випадку буде містком холоду і сприяти появі конденсату на внутрішній поверхні стіни над вікном. Як перемички під шаром ефективного утеплювача можна використовувати оброблену антисептиком дошку (брусок) або спеціальні фасонні вироби з малотеплопроводнимі матеріалу або тонколистового металу (рисунок 2.30).

Спирається багатопустотних плит перекриття здійснюється через розчинний шов товщиною близько 20 мм безпосередньо на перемички або на непарну кількість рядів цегли над ними.

При балкових конструкціях перекриття має місце точкова передача зусиль на кладку. У зв'язку з цим, щоб уникнути руйнування кладки, особливо при значному рівні навантажень, балки доцільно спирати або безпосередньо на збірні залізобетонні перемички, або на залізобетонні розподільні подушки, що дозволяють знизити рівень напруги в кладці.

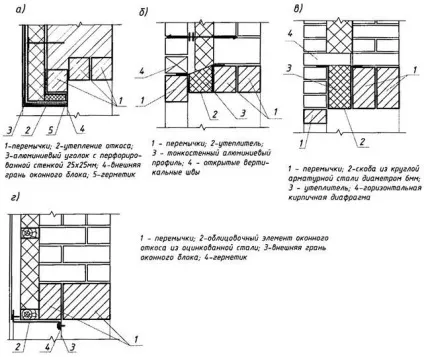

Малюнок 2.30. Пристрій прорізів у неоднорідних стінах

У будинках зі стінами з газобетонних блоків рекомендується використовувати перемички з пористого бетону (рисунок 2.31). При ширині прорізів, що не перевищують 2 м, можна застосовувати армовані брускові або арочні перемички. Якщо потрібно перекривати більший проліт, необхідно передбачити пристрій збірно-монолітних перемичок з використанням U-образних лоткові блоків.

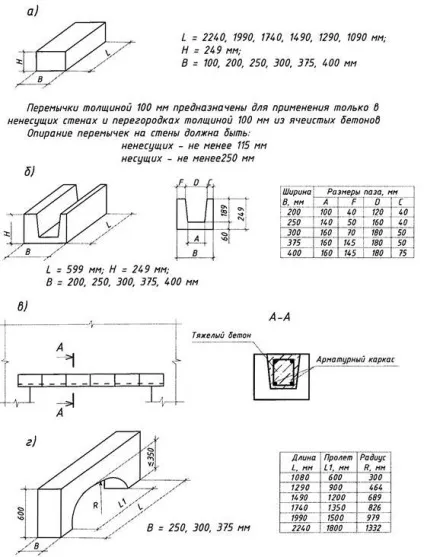

Малюнок 2.31. Перемички з пористого бетону

а - армовані брускові; б - U-образні лоткові блоки; в - збірно-монолітна перемичка з використанням U-образних лоткові блоків; г - арочні перемички

Приклад виконання вузла сполучення зовнішньої стіни з перекриттям наведено на малюнку П2.18.

Конструювання карнизного вузла слід починати з нанесення відповідної осі і рівня низу несучих конструкцій горищного перекриття. Далі слід показати конструкцію стіни, спирання на несучу стіну або примикання до самонесущей стіні несучих конструкцій горищного перекриття. При цьому слід врахувати, що наявність холодного горища вимагає обов'язкового пристрою в конструкції перекриття пароізоляційного і теплоізоляційного шарів. Пароізоляцію виконують з гідроізоляційних рулонних чи мастикових матеріалів на шляху руху теплого повітря перед утеплювачем.

Передача зусиль від несучих конструкцій покриття на стіну здійснюється через мауерлат, який рекомендується розташовувати вище горищного перекриття не менше ніж на 400 мм. Щоб уникнути загнивання мауерлата його слід антисептировать і відокремлювати від кам'яної кладки двома шарами гідроізоляційного матеріалу (толь).

Кроквяні ноги або врубують в мауерлат, або здійснюють передачу зусиль через спеціальні наполегливі бруски. Горизонтальні розпірні зусилля, що передаються від кроквяних ніг на мауерлат, повинні бути передані на стіни. У цегляних стінах з товщиною шару, що несе не менше 510 мм мауерлат можна розташовувати у внутрішній межі стіни, тому що його горизонтальному зсуву перешкоджає кладка у зовнішній межі стіни. У шаруватих стінах з несучим шаром менш 510 мм щоб уникнути зсуву мауерлата і забезпечити передачу зусиль розпору на стіну кріплення мауерлата слід здійснювати за допомогою анкерних болтів, закладених в кладку. Варіанти обпирання наслонних крокв на зовнішні цегляні стіни наведені на малюнку 2.32.

Для організації виносу карниза використовують кобилки, що виконуються з дощок 50х100мм, які прибивають до кроквяних ніг. Винос карниза повинен бути не менше 500 мм при організованому водовідведенні і не менше 600 мм при неорганізованому водовідведенні.

Малюнок 2.32. Спирається елементів наслонних крокв на зовнішні стіни

На карнизної вузлі слід показати покрівлю відповідно до завдання. На малюнках 2.33 - 2.37 приведена інформація, необхідна для проектування покрівлі.

За кроквяних ніг і кобилкам для кріплення покрівельного матеріалу влаштовують обрешітку (підстава під покрівлю). Як обрешітки використовують бруски перерізом не менше 50х50 мм або дошки товщиною не менше 32мм.

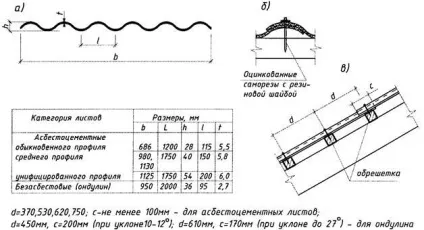

Малюнок 2.33. Покрівля із хвилястих азбестоцементних або безазбестових листів

а - перетин і основні розміри; б - Кріплення до обрешітки перетином 50х50 (для азбестоцементних листів) або 32х100 (для ондуліна); в - укладання листів уздовж ската

Малюнок 2.34. Покрівля з металочерепиці

а, б - поперечне і поздовжнє перетину металочерепиці Монтеррей;

в - кріплення листів між собою і до обрешітки; г - укладання листів уздовж ската

Малюнок 2.35. Покрівля з покрівельної стали

а - одинарний лежачий фальц; б - одинарний стоячий фальц; в - кріплення аркушів клямерами до обрешітки; г - укладання листів покрівельної стали уздовж ската

Малюнок 2.36. Покрівля з цементно-піщаної черепиці

а - черепиця «франкфуртського» профілю; б - укладання черепиці уздовж ската

Малюнок 2.37. Покрівля з гнучкої черепиці

а - рядова черепиця; б - схема укладання і кріплення черепиці; в - пристрій покрівлі з гнучкої черепиці

Перетин елементів обрешітки залежить від застосовуваного покрівельного матеріалу, кроку крокв і величини діючого навантаження. Крок обрешітки визначається, головним чином, матеріалом покрівлі. Наприклад, для покрівлі з оцинкованої покрівельної сталі рекомендується влаштовувати суцільний або розріджений дощатий настил, при цьому відстань між елементами обрешітки у просвіті не повинно перевищувати 200 мм. При використанні рулонних покрівельних матеріалів або гнучкої черепиці слід передбачати обрешітку у вигляді суцільного настилу з дощок, деревно-стружкових плит або інших матеріалів, що утворюють досить рівну і тверду поверхню.

Приклади виконання карнизного вузла наведені на малюнку П2.19.
