Арбалет своїми руками

Щоб зробити арбалет нам знадобиться дерев'яна палиця і шматок заліза

Палка робиться приблизно по цих розмірах

Була взята одна ресорна пластина 650Х100Х8. Болгаркою не поспішаючи відокремлюємо потрібне. Розміри арки по середині - 35 мм. а по краях - 18 мм.

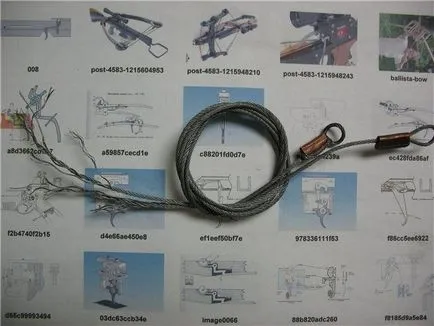

На наждаке звужує плечі, рівномірно від центру до кінців поки не дійдемо до 5 мм. в товщину. На арку в такому вигляді натягуємо (трос) сталевий дріт. Затискаємо в лещата. Строго по центру вставимо кругляк для того щоб не заважав арці при вигині. Натягуємо і одночасно перевіряємо зусилля і відстань натягу. З цих параметрів і будемо танцювати в подальшому.

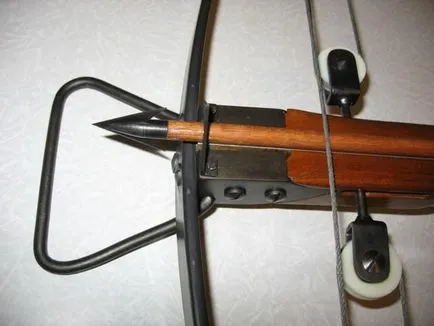

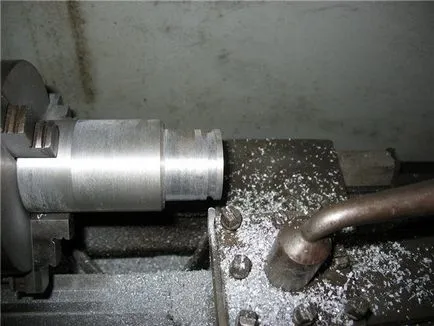

Як в «Золотому теляті»: беремо гирю і пиляємо. І ось що вийшло. Найголовніша деталь в арбалеті. Зацеп або кішка.

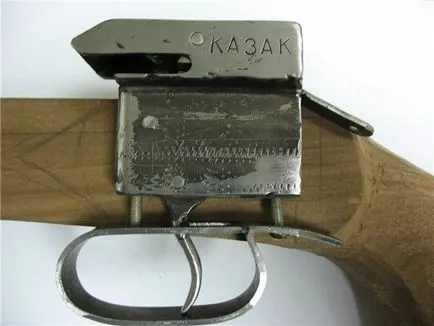

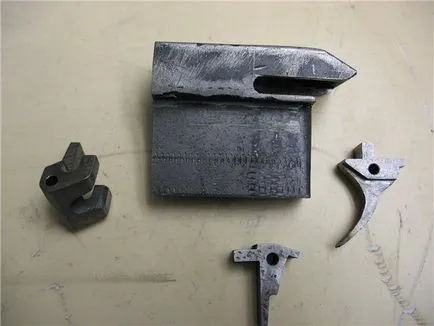

о, щоб виготовити нормальний замок, нам буде потрібно шепотіло і курок. У верхній частині штифта робиться лунка щоб болт Полоскова пружини потрапляв в цю лунку і фіксував штифт від переміщення.

Приступаємо до виготовлення корпусу замку

Все це ретельно приміряємо і свердлимо отвори під штифти

Приступаємо до виготовлення захисту курка. Беремо дерев'яну палицю і приміряємо.

Видовбують місце під замок

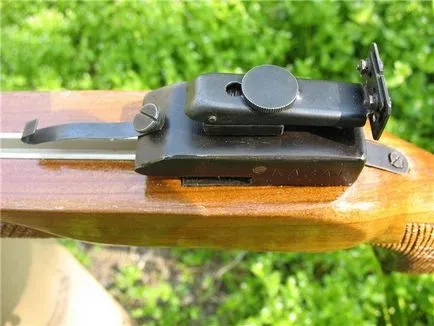

Щоб прикріпити цілик виготовляємо ластівчин хвіст. І припаюємо. Я це зробив ПСРом, але можна і ПОСом. Все залежить яким способом будемо Ворона (яка температура буде).

В арці просвердлюємо на краях два отвори для кріплення хомутів. Багато хто запитує чи можна просвердлити ресору. Відповідаю - вільно. Победітовим свердлом підправленим на алмазному колі.

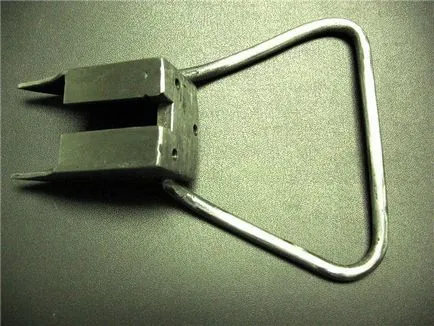

Підганяємо хомути в потрібний розмір. Приступаємо до виготовлення хомута кріплення арки.

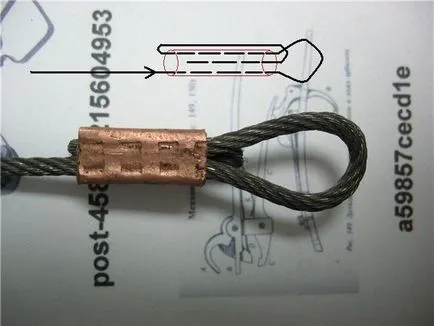

Ось так я зашпаровую кінці тятиви. Не бити, а обжимати патроном токарного верстата.

В стадії виготовлення.

Беремо палицю і робимо канал для направляючої

Зараз беремося за приклад, але обережно з інструментами

Забираємо зайве. Палка взята мною це дика черешня. Підійде береза, горіх і ін.

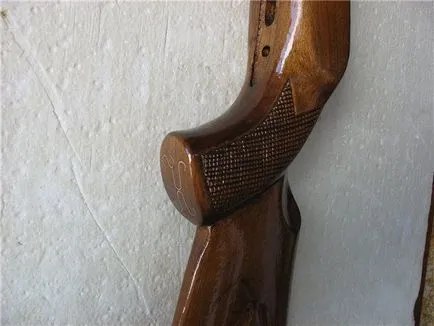

Лакуємо. Але тут хто якого лаку дає перевагу.

Надмірності. Але, на мою, радує око.

Важливо щоб зазор між тятивою і ложем був 2 мм. Розрахунок простий - середина діаметра болта.

А на арку натягнув термоусадочну плівку. І вид надає і захищає в разі поломки арки від осколків.

Після 40-50 пострілів лопнула тятива.

Я вирішив додати ще 2 ролика.

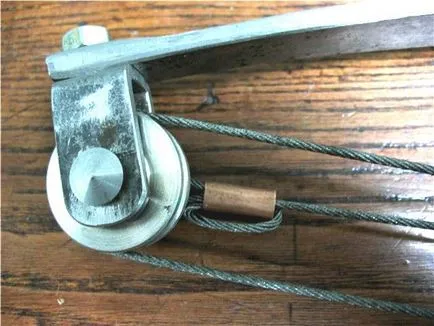

Для полегшення конструкції ролики були замінені на капрооновие. При відстані 30 см. Від тятиви до зацепа і зусиллі 85 кг. з додаванням роликів зусилля на арку зменшується, а швидкість стріли збільшується.

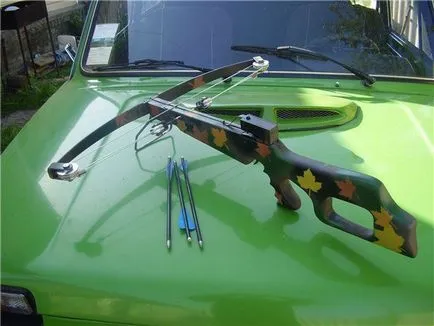

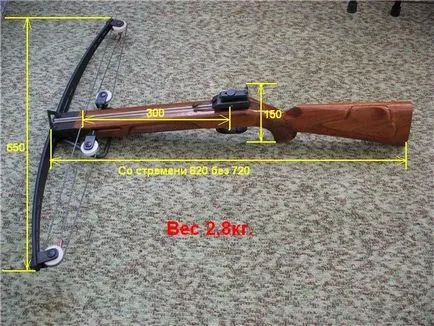

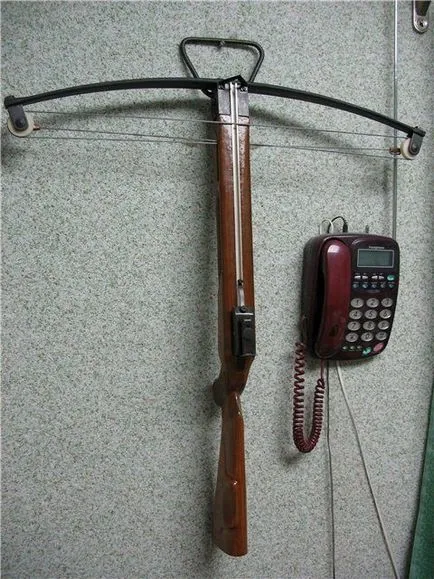

Ну і у всій красі
