Добрий день, шановні Новомосковсктелі! Сьогодні я б хотіла поділитися з вами оригінальним варіантом оформлення архітектурних креслень.

Цей урок підійде тим користувачам, які вважали за краще Archicad іншим програмам для креслення. Спосіб розрахований на впевнених користувачів. Обмовлюся, що не буду пояснювати елементарні функції основних кнопок і розповідати про технології побудови креслення, але опишу процес його перетворення з стандартно виконаного в цікавий скетчевий.

Ручна графіка завжди виглядає привабливо і цінується замовниками. Але що робити, коли на неї немає великої кількості часу, або, можливо, не володієш навичками малюнка на належному рівні, а звичний зовнішній вигляд розробленого на комп'ютері креслення «приївся»? В такому випадку можна зобразити його в скетчевой стилістиці, використовуючи комп'ютер і витративши на це мінімум часу.

Перелік задіяних програм: ArchiCAD 16, ArchiSuite від Cigraph (доповнення або плагіни до ArchiCAD).

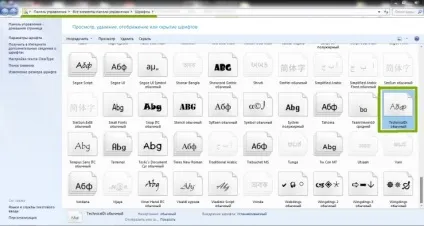

Перед початком роботи в програмі ArchiCAD необхідно завантажити і встановити на комп'ютер відповідний для нашої задачі шрифт: панель управління> шрифти.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Далі копіюємо папку «ArchiSuite AC16 x64 (FULLY CRACKED)» в папку з встановленим на ваш комп'ютер ArchiCAD, а точніше в папку з доповненнями до нього.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Саме час відкрити наш креслення в ArchiCAD.

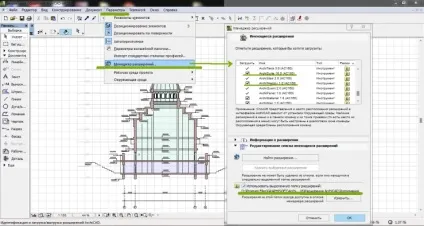

Виконаємо ще одне приготування. Тиснемо: параметри> менеджер розширень. Прописуємо шлях до папки з розширеннями ArchiCAD у вікні менеджера розширень. Так програма напевно знайде дорогу до них. Галочка навпроти потрібних нам доповнень говорить про їх доступності.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

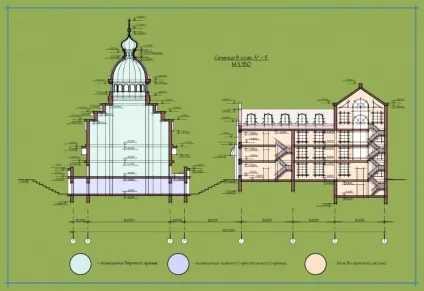

Розглянемо креслення. При його побудові були використані стандартні інструменти: стіни, вікна, двері, лінії, дуги, штрихування, осі і т.д. Ширину ліній, колір і прозорість штриховок ви можете вибрати на свій смак.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

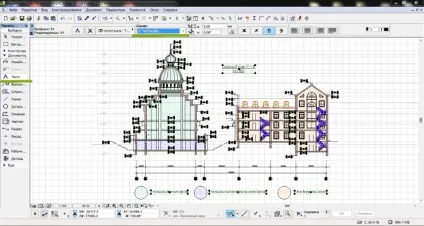

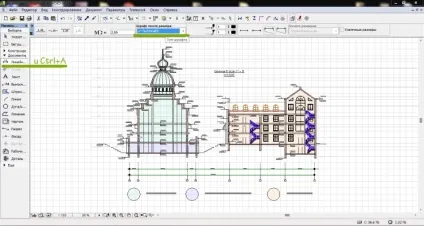

Необхідно тільки змінити стандартний шрифт на недавно встановлений. Він більше схожий на написаний вручну, ніж строгий Arial. Натискаємо на інструмент «Текст» в панелі інструментів зліва, далі Ctrl + A, щоб виділити весь текст на кресленні і разом змінити його шрифт (поле «шрифт» на інформаційному табло зверху).

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Виділимо всі розміри за допомогою Ctrl + A, в їх властивостях поміняємо шрифт на вказаний раніше. Повторимо цю операцію з відмітками.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

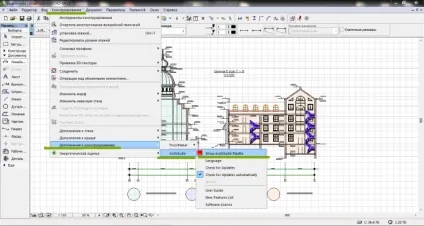

Всі приготування завершені і ми переходимо до процесу художнього оформлення креслення. Йдемо: «Конструювання»> «Доповнення до конструювання»> ArchiSuite> Show ArchiSuite Palette.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

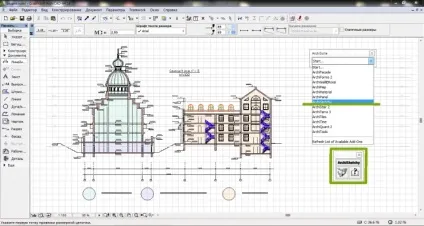

Далі в меню ArchiSuite вибираємо ArchiSketchy.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Тиснемо Ctrl + A і на кнопку з олівцем у знову відкрився підміню ArchiSketchy.

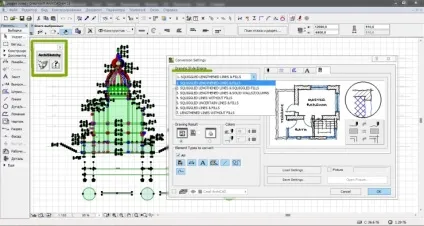

Відкрилося вікно Conversion Settings. в якому можна розглянути параметри ArchiSketchy.

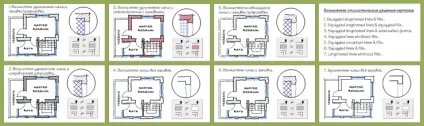

У самому верху можна вибрати одне з семи запропонованих стилістичних рішень. Це можуть бути варіанти з наведеними або хвилястими лініями, з жирними штрихуваннями або яскравими заливаннями. Вибирати вам.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

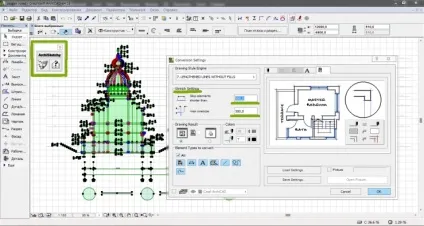

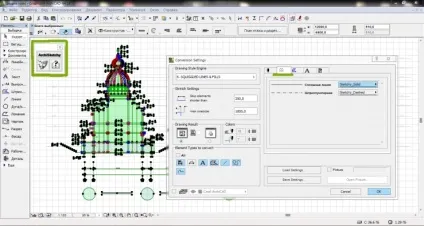

Наступний параметр - величина випуску ліній на краях, тобто величина «хвостів» на кутах. Він характеризує ступінь нанесення акцентів на кінцях ліній за допомогою їх подовження і вимірюється в міліметрах. Стандартне значення - 500 мм. Ви можете з ним пограти для кращого результату з урахуванням масштабу вашого креслення.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Виберемо всі елементи моделювання для перетворення їх в скетч, але можемо і виключити деякі, такі, як шрифт.

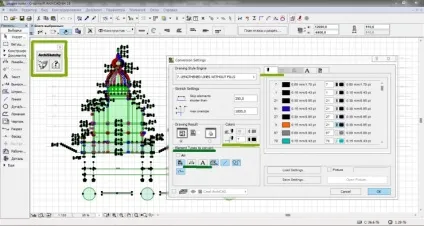

Регулюємо кольору використовуваних пір'я.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Крім цього, можна змінити стиль ліній: замінити рівні на хвилясті, наприклад.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

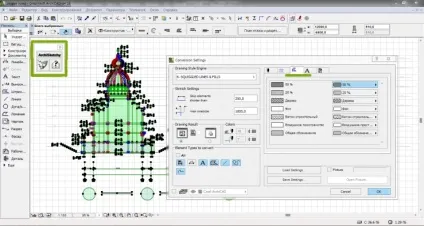

Подібним чином змінюємо штрихування для різних елементів конструювання: стіни - одна штрихування, перекриття - інша і т.д. замість встановлених раніше.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

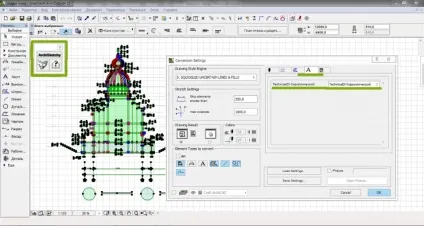

Під іконкою з буквою «А» ви можете змінити шрифт, але це буде зайвим, тому що ми його виключили з промальовування раніше.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

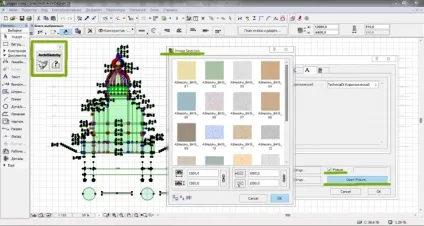

Так само можна вибрати фон для малюнка, що імітує папір або картон, натиснувши на Open Picture в нижньому правому куті.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Коли все предустановки обрані, натискаємо на «ОК».

Після цього ваш курсор перетвориться в молоток, а при наведенні на одну з точок - в олівець. Клацніть по ній двічі цим «олівцем» і трохи почекайте, щоб система справила зміни в зовнішньому вигляді креслення.

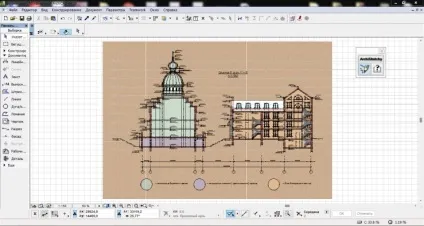

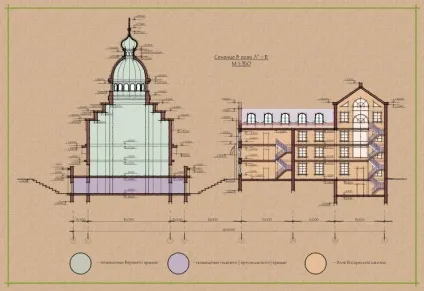

Тепер клацніть на вільне поле збоку, помилуйтеся результатом.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

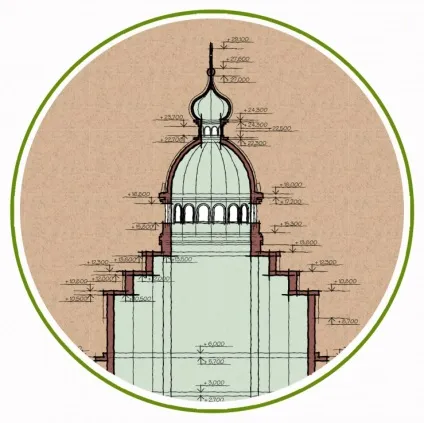

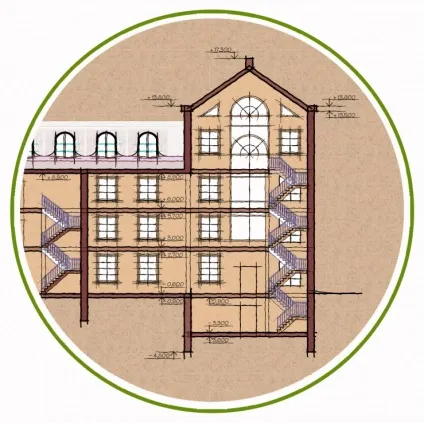

Лінії виглядають так, ніби їх намалювала рука людини, а не так, немов їх побудував комп'ютер.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

В цьому і полягає принадність подібної подачі креслення: простота у виконанні, мінімальні тимчасові витрати і її нетривіальність.

Наведу ще кілька прикладів інших стилістичних рішень, яких можна легко домогтися із застосуванням цього чудесного доповнення ArchiSketchy.

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Альтернативний метод подачі архітектурного креслення в стилі малюнка «від руки» за допомогою archisuite

Всім величезне спасибі за увагу! Сподіваюся, вам сподобається такий нескладний, але цікавий метод оформлення креслень і ви вважаєте урок пізнавальним.
