Огляд якісного акумулятора із заявленою ємністю 5000 mAh для заміни рідного акумулятора в китайському планшеті Ainol Novo 7 Fire (Flame). В огляді будуть всі необхідні тести і вимірювання, а також інструкція по заміні акумулятора в планшеті.
Почалося все з того, що через приблизно 2 роки після покупки планшет став дивно відображати заряд, після повної зарядки при роботі від батареї відображення заряду стрімко падало до 60%, потім поступово зменшувалася і приблизно через годину на 35-40% планшет вирубувався. У новому стані планшет працював більше 4.5 годин на повному навантаженні, тому вирішено було купити новий акумулятор, тому що ємність рідного акумулятора в реальній роботі впала в кілька разів навіть без точних вимірювань. З абсолютно неточним відображенням заряду працювати було абсолютно некомфортно, тому що планшет міг вирубати в самий невідповідний момент, який було складно передбачити. В якості вирішення використовував Battery Monitor Widget з висновком напруги батареї в в панелі поруч з зарядом і установкою оповіщення при падінні напруги до 3.5 V, тому що дослідним шляхом було встановлено, що при напрузі 3.4 V планшет точно вимикається. Стандартне нагадування про низький заряд акумулятора не встигало навіть з'явитися при використанні старого акумулятора. Різні програмні калібрування нічого не дали.
Щоб упевнитися в втрати ємності, скачав стару версію AnTuTu Tester v.1.3.5, якій свого часу тестував акумулятор цього планшета після покупки (нова версія тестера працює зовсім по-іншому, тому її результати тут би не допомогли). Тест показав, що акумулятора вистачає на 1.5 години (новий працював при такій же завантаженні 4.5 години до 19%). Поточний тест довелося зупинити вручну при напрузі 3.4V, коли планшет показував 26%, тому що в будь-яку секунду він уже міг вимкнутися.
Рекомендації перед покупкою нового акумулятора для планшета
Для заміни акумулятора в (майже) будь-якому планшеті потрібно знати параметри рідного акумулятора: напруга, ємність і розміри. Головне, щоб збіглися напруга і розміри, ємність можна брати і більше, аби акумулятор помістився всередину планшета. Теоретично можуть бути акумулятори з різною хімією, на це теж слід звернути увагу на всякий випадок. Найчастіше акумулятори Li-Ion, Li-Pol з напругою 3.7 V, але бувають і інші.
Перед покупкою рекомендую все ж розібрати планшет і виміряти всі всередині самому, розміри акумулятора (або вільного місця під нього), а також його напруга. Хоча напруга може бути написано на акумуляторі і цей крок можна пропустити. Розбирати планшет все одно доведеться після покупки акумулятора, і якщо цього не зробити до цього моменту, то після може виявитися, що акумулятор не підходить. Також, розбирання планшета до покупки акумулятора (в залежності від прямоти рук) може привести до того, що акумулятор і не доведеться купувати і наблизить вас до покупки нового більш продуктивного планшета :)
Як розібрати Ainol Novo 7 Fire
Планшет розбирає досить просто, він весь зібраний на засувках. Засувки можна відщепнути пластиковою карткою, або спеціальними інструментами для розбирання корпусів електроніки, наприклад таких.

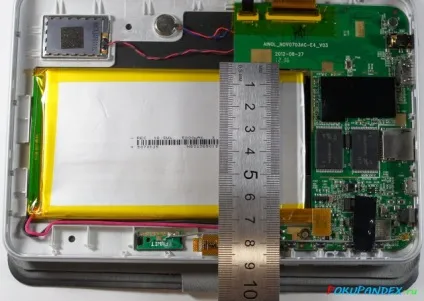

Після розбирання ви повинні побачити приблизно наступне:
Лінійка лежить так, щоб побачити максимальну ширину акумулятора, яку може вмістити планшет - 72-73 мм.
Характеристики оригінальної батареї Ainol Fire
- Напруга: 3.7 V
- Ємність: 5000 mAh (18.5 Wh)
- Розміри: 123.5 * 69.2 * 4.8 мм
- Вага: 90 р
Зважування оригінальної батареї Ainol
Пошук заміни оригінальної батареї
У деяких місцях зустрічається інформація, що батарея в Ainol Fire на 7.4 V, але це неправда, тому що на оригіналі напис 3.7V, які перед покупкою були на всяк випадок перевірені мультиметром.
Взагалі, можна шукати акумулятор просто за потрібною напрузі і розмірами, але я вирішив для першого разу пошукати, хто з продавців заявляє сумісність акумулятора з планшетом Ainol Fire, тому що розміри в лоті можуть бути і невірні, але коли заявляється сумісність, то ймовірність того, що товар підійде, повинна бути вище.
Пошук багато результатів не дав, знайшов тільки 1 пристойний лот на AliExpress (який і був куплений для огляду) у продавця focalprise's store (battery for tablet pc) який спеціалізується на продажу акумуляторів для планшетів (назва нагадує відомий китайський магазин FocalPrice. Але думаю нічого з ним спільного не має), а також був варіант в Sunsky. але там збентежило заявлене напруга 7.4V на фото і в описі, хоча є навіть 1 позитивний відгук (можливо несправжній). Тому, перш ніж замовляти не став вірити тому, що написано на рідному акумуляторі, а виміряв його напруга, виявилося 3.7 В, як заявлено.
Обраний акумулятор має трохи менші розміри, але трохи товщі. Тому вирішив, що в принципі він може бути на 5000 mAh, як і оригінал через більшої товщини. Товщина була заявлена більше на 0.4 мм, але акумулятор повинен був поміститися. Оскільки позитивні відгуки на товар вже були і параметри підходили, то і був замовлений акумулятор у даного продавця на Аліекспресс.
Тести нового акумулятора для планшета Ainol Fire
Параметри акумулятора для Ainol Novo 7 Fire на AliExpress:
PLIB for tablet PC (polimer lithium ion battery)
Модель: L273
3.7V
5000 mAh / 18.5 Wh
5.2 * 65 * 115 mm / 90 g
Charge Voltage: 5V
Charge Current: max 3A
Захист від переразряда: 2.8 ± 0.1V
Захист від перезаряду: 4.25 ± 0.05V
Захист від короткого замикання Судячи по картинці продавця, батарея складається з 2 * 2500 mAh акумуляторів, з'єднаних паралельно.

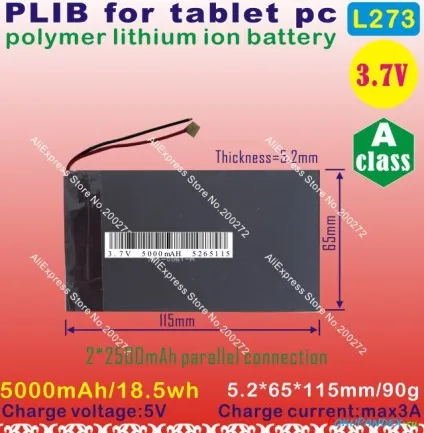

Характеристики в графічному вигляді від продавця

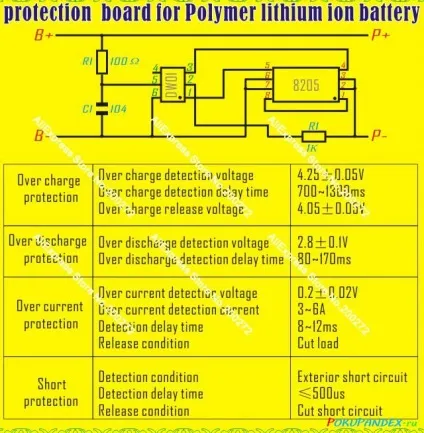

Схема плати захисту акумулятора Ainol Fire з Аліекспресс:
Акумулятор був в пакеті з пупиркамі, сам загорнутий в картонку, обклеєну скотчем, щоб не бовтався при пересиланні, проводки ізольовані і обрізані на різну довжину, щоб не замкнули.
Вага, розміри, зовнішній вигляд
Реальний вага виявився - 86 грам.
Вага оригінальної батареї для Ainol Fire - 90 м
Тобто прислали акумулятор на 5% легше. За китайськими мірками напевно це вважається досить чесно. Ваги досить точні. не довіряти їм причини немає.
Виміряємо розміри нового акумулятора (виміряно цифровим штангенциркулем):
113.65 * 63.6 * 5.4 мм
По довжині і ширині вкрали трохи більше 1 мм, ніж обіцяли. Не сильно критично, але реальний розміри все одно потрібно знати.
Заміри інших розмірів
Акумулятор чорний, виробник невідомий, можливо щось, включаючи дату виробництва, зашифровано в штрих-коді. Напис на акумуляторі відповідає замовленому:
Провід різного кольору (червоний +, чорний -), по довжині коротше, ніж у оригіналу і на вигляд тонший (хоча по тестах товщина проводів цілком достатня). Про всяк випадок рекомендую перевірити полярність у рідного і отриманого акумулятора перед заміною, а то хтозна якого кольору може виявитися + провід у китайців.
Напис на проводах нового акумулятора:
тести ємності
Перед установкою, перевірив ємність акумулятора на оригінальному зарядник iMax B8.
Прийшовши акумулятор мав напруга 3.8V і залишкову ємність 2216 mAh (при розряді струмом 500 mA), що схоже на свіжий акумулятор, заряджений для режиму зберігання.
Потім акумулятор був заряджений струмом 0.7A, в нього влилося 5150 mAh, що вже показувало, що він швидше за все буде трохи меншою ємності, ніж заявлено.
Для чистоти експерименту акумулятор був залишений відпочивати на ніч. На наступний день при розряді струмом 500 mA акумулятор зміг віддати 4500 mAh. що і можна вважати за його чесну ємність. Тобто в моїх тестах акумулятор виявився на 10% менше заявленого продавцем. Для китайського noname акумулятора вважаю результат цілком непоганий. Зазвичай практикується заниження ємність від 2 до 10 разів залежно від нахабства виробника.

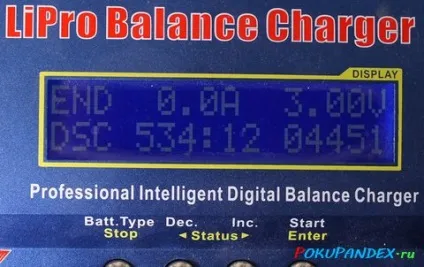

Показання ємності придбаного акумулятора на екрані SKYRC IMAX B8:
Примітка до вимірювання
На екрані ємність 4451 mAh, але 50 mAh було злито до основного тесту, випадково від'єднався провід живлення, тому до результату на екрані потрібно додати +50. Розряд проводився до напруження 3V, час розряду - 534 хв.
Тут же маємо: вага на 5% менше заявленого, ємність - на 10% менше. Але за ці гроші результат дуже хороший. Хіба що можна було шукати акумулятор більшого розміру, тоді був би шанс отримати і більшу ємність (хоча далеко не факт).
Після заміни виміряв ємність старого оригінального акумулятора (при розряді струмом 500 mA): вийшло
550 mAh - при розряді до 3.5V
900 mAh - при розряді до 3.4V
2450 mAh - при розряді до 3 V
З одного боку начебто залишилося 50% від початкової ємності, але тому що планшет вимкнувся б уже при напрузі 3.4 V, то залишилося лише не більше 18% корисної ємності. В цьому і була причина стільки короткого часу роботи старого акумулятора.
До речі, рідний акумулятор мав плату захисту від перезаряду, яка спрацьовувала при напрузі 4.15 V (за показаннями iMax), після чого зарядник детектувала «обрив ланцюга». Новий акумулятор спокійно заряджається до 4.2V.

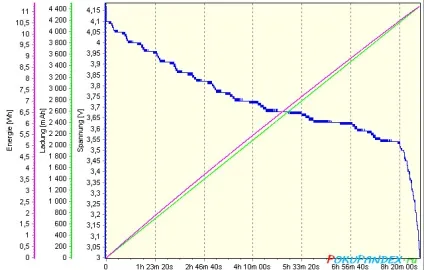

Графік розряду нового акумулятора струмом 500 mA.
А так виглядає графік розряду тим же струмом оригінального акумулятора після 2 років експлуатації. Висновки очевидні: до 3.4V він віддає всього 30% від і без того малої залишилася ємності.
Як встановити акумулятор в планшет Ainol Fire
Спочатку потрібно відкрити корпус і дістати старий акумулятор. Попередньо акумулятор потрібно або отпаять від плати, або обрізати його проводу. Я вибрав 2-й спосіб, тому що в цьому випадку менше шансів пошкодити плату. Я обрізав дроти рідного акумулятора на різній відстані, щоб виключити коротке замикання, залишивши відрізки потрібної довжини, щоб проводів нового акумулятора вистачило дістати до них. Акумулятор приклеєний до металевого корпусу на якийсь мега-супер двосторонній скотч. Відклеїти було нереально складно. Оскільки я не знав, як він приклеєний, то діяв навмання за допомогою пластикової карти піддягаючи акумулятор з усіх боків. У підсумку акумулятор все ж відірвався, але його металева оболонка трохи деформувалася при боротьбі картки з дуже потужним скотчем (на нього ж потім і приклеїв старий аккум.). Можете подивитися на фото, як розташовувалися шари скотча і що може стати з акумулятором після відклеювання (до речі він залишився цілком робочий). Акумулятор можна ще і погнути при відривання, тому дійте обережно.

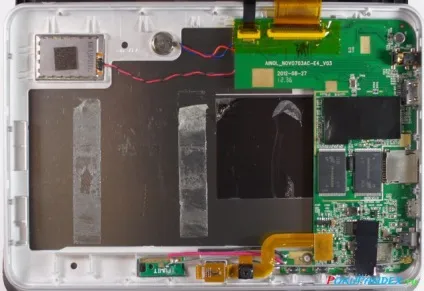

Дві вертикальні смуги на місці батареї - залишки двосторонньої клейкої стрічки.
Так деформувалася оригінальна батарея після отковиріванія від корпусу за допомогою пластикової карти. Дійте обережніше при відклеюванні старої батареї, щоб не пошкодити оболонку акумулятора, це може бути дуже небезпечно!
За моїми вимірами в планшеті Ainol Novo 7 Fire є вільний майданчик для установки акумулятора площею (краще взяти на 1 мм менше):
125 * 72 мм - (макс. Можливий розмір акумулятора).
Якщо взяти за еталон отриманий акумулятор, то при тій же товщині (5.4 мм) і максимальних розмірах він би мав ємність 5600 mAh (тобто майже + 25% до отриманого і + 12% до оригіналу).
Провід нового акумулятора були припаяні до «обрізки» проводів від старого акумулятора і ізольовані термоусадочної плівкою, потім приклеєні на старий потужний скотч, клейкий шар якого практично весь залишився на кришці планшет. Про всяк випадок додав ще невелику смужку свого скотча.

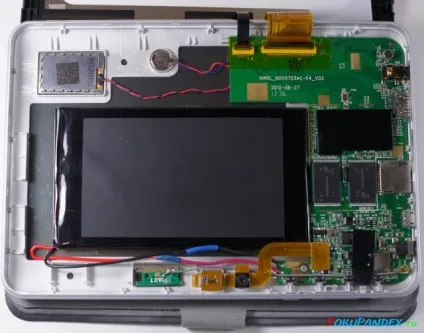

Новий акумулятор встановлений в планшет, видно, що поміститься і більшого розміру.
Після операції планшет успішно запустився, і з новим акумулятором був проведений той же тест батареї AnTuTu (старої версії), в якому планшет пропрацював при повному навантаженні з включеним WiFi і екраном при розряді до 19% протягом 4 год. 24 хв. Напруга при цьому в кінці тісто просіло всього до 3.6 V, а результат бенчмарка - 792 балів.
По тестах отримали від нової батареї:
Час роботи: 4 ч. 24 хв.
Battery Score: 792
Скріншоти тесту батареї в AnTuTu 1.3.5.
Порівнювати «папуги» має сенс тільки в тій же версії програми. Я використав цю версію, тому що у мене вже були результати дворічної давності старого акумулятора, змінені в ній же.
Старий аккум. до такого напруження розряджався вже через 35 хвилин, показуючи від 70% до 50% заряду.
Оригінальний акумулятор, поки був новим (через 2.5 міс. Після покупки), показував в цьому ж тесті:
Час роботи - 4 год. 30 хв.
Battery Score: 789
Разом, по тесту батареї Antutu куплений «неоригінальний» акумулятор для Ainol Fire з реальною ємністю 4500 mAh працює всього на 6 хвилин менше, ніж у оригіналу після 2 міс. використання.
У підсумку всі тести, зроблені вимірювальними приладами підтвердилися і тестами на Android. По кривим розряду акумулятор виглядає свіжим і має чесну ємність 4500 mAh.
Особисто я задоволений придбанням, планшет став працювати приблизно в 4 рази довше, ніж на старому оригінальному акумуляторі.
