Активна система блискавкозахисту
Характеристика об'єкта: Найвища будівля архітектурного ансамблю Московського Кремля. Висота - 81 м.
Вид робіт: Проектування та монтаж системи блискавкозахисту
Комплектуючі: виробництва фірми OBO Bettermann.

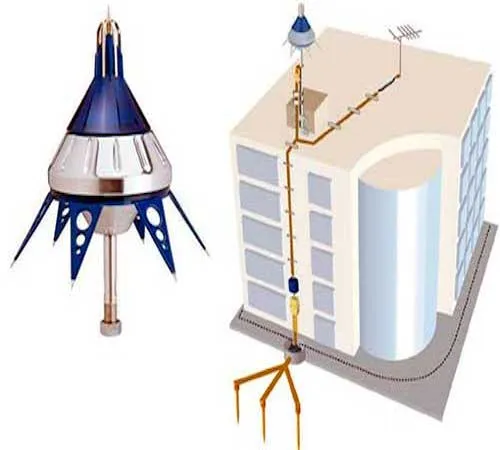

Поряд з традиційними системами громовідводів з кінця ХХ століття почала застосовуватися нова технологія, так звана активна блискавкозахист. На відміну від класичних, пасивних варіантів (штирьового, тросового, сітчастого), що реагують на появу грозового розряду в зоні їх дії, новий вид захисту сам захоплює блискавку і відводить її в землю. Таким чином, активна блискавкозахист здійснює випереджаюче дію.
Принцип дії
Нова грозозахист виконана у вигляді штиря, за зовнішнім виглядом нагадує звичайний штирьовий громовідвід. Однак вона оснащена активним молніепріемніком. Вбудоване електронний пристрій на кінці штиря допомагає генерувати високовольтні імпульси. Під час грози імпульси поширюються, захоплюють блискавку і направляють її в землю. Використання активного блискавкозахисту дозволяє максимально ефективно захистити будівлі і споруди від прямого попадання грозового розряду, а також від вторинних дій блискавки.
Переваги активного блискавкозахисту
Для активації блискавкозахисту підключення до джерела електроживлення не потрібно. Справа в тому, що напруженість електричного поля під час грози піднімається до 10-20 кВ / м. Цього цілком достатньо для приведення в дію вбудованого генератора високовольтних імпульсів.
При збільшенні напруженості вище критичного рівня, система самостійно активізується, отримуючи енергію від зовнішнього електричного поля.
Крім автономності від електроживлення, система є більш вигідною ще за кількома параметрами:
- застосування активного блискавкозахисту вимагає установки меншої кількості пристроїв, ніж при використанні пасивних варіантів в розрахунку на одиницю площі;
- відповідно необхідно менше число токоотводов;
- менше витрат потрібно на монтаж пристроїв блискавкозахисту.
- естетичність
Установка меншого числа громовідводів дозволяє вносити мінімальні зміни в зовнішній вигляд будівель. Це особливо актуально для архітектурних об'єктів і будівель індивідуальної забудови, власники яких прагнуть зберегти дизайн свого будинку або котеджу.
До недоліків нової системи можна віднести її високу вартість. Однак, якщо врахувати всі параметри, підсумкова ціна може виявитися навіть нижче, ніж при використанні традиційних громовідводів.
вибір молниеприемника
Визначити, наскільки потужний молниеприемник Satelit 3 необхідний для конкретного об'єкта, можна за допомогою розрахункової формули певної стандартом NFC 17-102 (Франція). У ній враховується:
- модель металлопріемніка
- Необхідний рівень захисту будівлі
- Висота, на якій монтується пристрій
принцип установки
Виходячи з параметрів і типу будівлі, а також необхідного рівня захисту, монтується один або кілька активних молниеприемников. Кожен з них встановлюється таким чином, щоб бути вище найбільш високої точки об'єкта мінімум на 2 метри.
Кожен молниеприемник з'єднується з системою заземлення за допомогою спеціальних токоотводов. Металоконструкції, які потрапляють в радіус дії громовідводу необхідно з'єднати між собою.
За стандартами NFC 17-102 кожен з токоотводов необхідно обладнати захисним кожухом, ревізійним вузлом і лічильником удару блискавок.

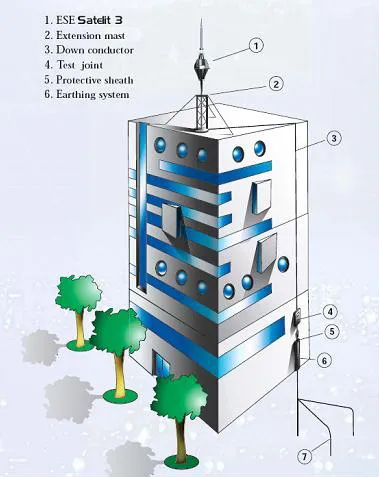

- Блискавкоприймач Satelit 3
- щогла
- струмовідвід
- ревізійний вузол
- Захисний кожух
- система заземлення
- стрижень заземлення
Комплектуючі активної системи блискавкозахисту
1. Блискавкоприймач Satelit 3
Матеріал: 304L нержавіюча сталь. Вага: 4 кг
2. Пристрій дистанційного контролю управління Teletester-S3
Призначено для контролю за роботою активного блискавкоприймача Satelit 3 в радіусі 50 метрів.
Кожні 90 сек. молниеприемник передає сигнал, який показує, що всі електронні компоненти молниеприемника функціонують коректно, поляризація хвиль в нормі.
Розміри: 170х85х34 мм (IP54)
Вага: 200 г
Робоча частота: 433МГц
Зарядний пристрій: батарейки на 9 В, тип РР3
3. Лічильник удару блискавок
Прилад призначений для фіксації кожного проходження блискавки по системі блискавкозахисту і відображення цієї інформації на дисплеї. Завдяки продуманій конструкції лічильник ударів блискавки максимально простий в експлуатації і не вимагає особливого догляду. Згідно рівню захисту IP65 прилад може працювати в екстремальних метеорологічних умовах.
