Ремонт старого китайського радіо

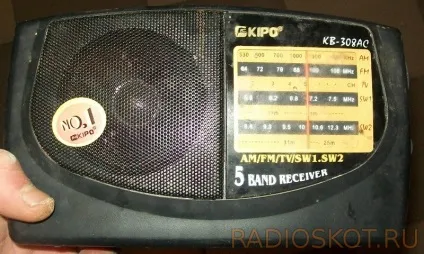

Всім привіт, сьогодні знайшов на горищі китайський FM приймач KIPO, а втім яка різниця як він називається - вони майже всі однакові по конструкції і схемі. Стан на око оцінив - ніби все гуд, штекер був правда відірваний, зачистив дроти і в розетку - тиша. Ага, розбираємо, бачимо все добре, і тут мене осінило що він давно глючил, частота йшла, гучність зникала, хотів відремонтувати, але руки не дійшли, а як він опинився на горищі ніхто не знає, а може ще згадаю. Їдемо далі - зовнішній вигляд.

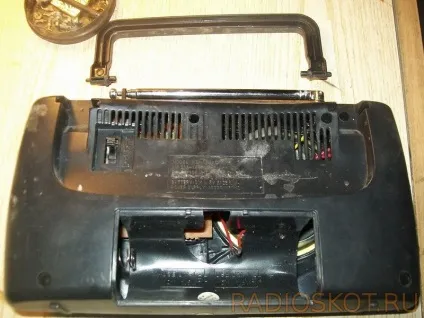

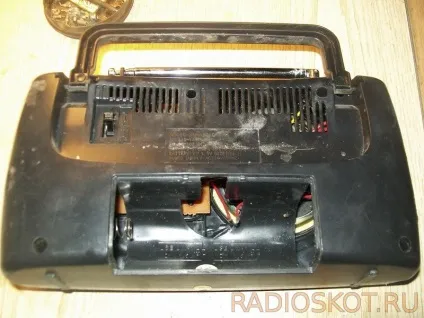

Розбираємо приймач. Для початку знімемо кришку батарейного відсіку щоб подивитися якщо там болтики, немає - їдемо далі і відкручуємо всі болтики крім того, що під антеною. Його чіпати не можна, він тримає тільки телескопічну антену. Є ще один прихований болтик під ручкою.

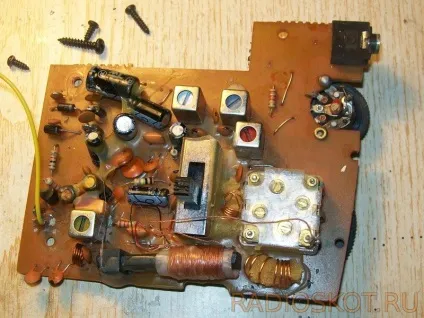

Значить знімаємо ручку обережно, щоб не поламати, там можемо побачити отвір з правого боку, викручуємо болтик і нарешті, знімаємо кришку. Відпаяні всі дроти але запам'ятаємо, де який був.

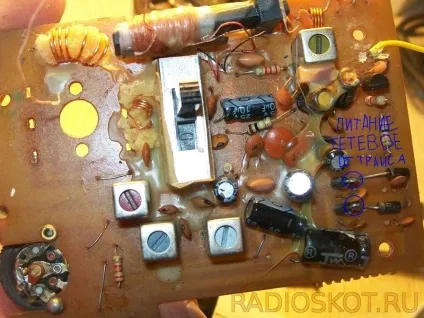

Почав думати що це зносився змінний конденсатор (яким регулюємо частоту) і звичайно змінні резистори (гучність). Перевіримо. Випаюємо змінний конденсатор, так як в засіках знайшов таку ж плату від приймача - ось і донор резистора і конденсатора.

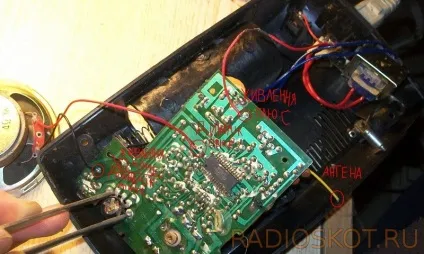

Внизу на фото вже припаяв змінний конденсатор, і пінцетом затиснув контакти змінного резистора. Ура, приймач ожив!

Далі змінюємо резистор.

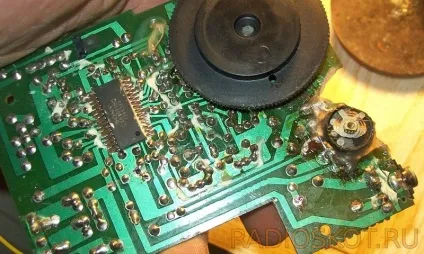

Так як гетинакс дуже крихкий, особливо китайський, то доріжки дуже важко переносять нагрівання, моментально відклеюються, трошки підламати але пропаяв змінний резистор, а для впевненості закріпив його гарячим клеєм, ось так.

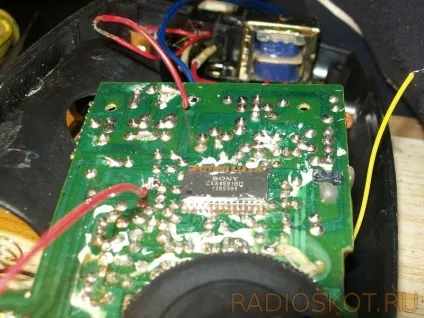

Забув сказати, FM приймач побудований на популярній мікросхемі SONY CX16918 з дуже хорошими параметрами, в подальшому на цій мікросхемі змайструю інший радіоприймач з підсилювачем сигналу звуку тощо - зима ще попереду.

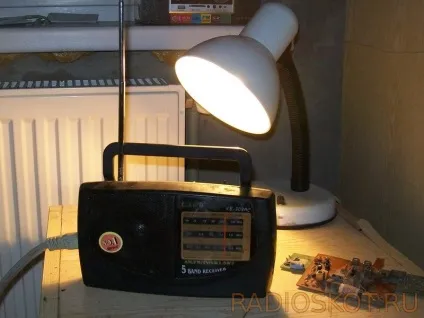

Ось що вийшло в результаті. Всім щасливо, і як завжди з вами був KALYAN.SUPER.BOS
