Аеродинамічні випробування систем вентиляції 1

Аеродинамічні випробування вентиляційних систем - дуже важливий процес, без якого не можна вводити в експлуатацію жодна будівля або споруда. При цьому таким випробуванням необхідно піддавати як приватні домобудівництва і квартири, так і будівлі промислового виробництва і цехи. Перед початком проведення випробувань слід переконатися, що будівельні роботи повністю завершені і завершено монтаж усіх систем забезпечення.

У зв'язку з появою на ринку нових будівельних матеріалів і обладнання сучасні пристрої вентиляційних систем відрізняються великою різноманітністю і складністю конструкцій в порівнянні з системами, які використовувалися кілька десятків років тому. Відповідно сьогодні вимоги до таких систем значно вище. А оскільки правильність і точність налагодження вентиляції є одним з найважливіших показників при здачі будинку в експлуатацію, перевіряти її необхідно з особливою ретельністю, застосовуючи найсучасніші і точні методи випробувань.

Різновиди систем вентиляції

При будівництві будь-яких будівель або споруд використовують три типи вентиляційних систем. Найбільш простий серед них вважається природна вентиляція, коли повітря циркулює по приміщенню, проникаючи в нього і віддаляючись через отвори в дверях і вікнах, а також через вентиляційні шахти.

Якщо природної вентиляції недостатньо, то застосовується штучна. Вона являє собою спеціальне приточное і витяжний обладнання, що примушує повітря циркулювати всередині приміщень.

Примусова вентиляція підрозділяється на:

Яким конкретно типом вентиляції облаштувати ту чи іншу будівлю, вирішують в процесі його проектування, орієнтуючись на технічні та економічні показники. При цьому будь-яка вентиляція обов'язково повинна відповідати встановленим санітарно-гігієнічним нормам і правилам.

Усі вентиляційні системи характеризуються такими ознаками:

• конструктивні особливості;
• призначення;
• спосіб циркуляції повітря;
• зона обслуговування.

Вимоги до вентиляції

• Призначення будь-вентсистеми полягає в створенні в приміщенні необхідних умов: температури, вологості і т. Д.
• Правильно організована вентиляція повинна рівномірно розподіляти повітря.
• Добре вентильованому приміщенні повинно ефективно очищатися від брудного повітря, частинок пилу, диму, поганих запахів, і досить швидко наповнюватися свіжим повітрям з вулиці.
• Ефективність повітрообміну в приміщеннях повинна контролюватися відповідними організаціями.
• У житлових будинках вентиляція повинна справно працювати в санвузлах, на кухнях, а також дитячих і спальнях.
• Для приміщень промислового виробництва, в яких зберігаються шкідливі речовини, правильна робота вентсистеми життєво необхідна. Так, на хімічних заводах і сталеливарних підприємствах, а також в лікарнях, поліклініках, лікувальних санаторіях і т. Д. Повітря може містити хвороботворні бактерії або шкідливі для здоров'я хімічні сполуки.

параметри випробувань

Випробування систем вентиляції проводяться з метою контролю характеристик повітряних мас, щоб вони відповідали встановленим нормам і вимогам.

В процесі випробувань перевіряється, чи правильно були зроблені проектні розрахунки і чи відповідають вони фактичним даним. Основними параметрами перевірки є:

• кількість повітря, що витрачається системою;
• кратність повітрообміну;
• показники продуктивності вентсистеми.

Перевірка обладнання дозволяє усунути мають недоліки, налаштувати вентсистем на проектну потужність в кожній розрахунковій точці. Контрольні вимірювання, що здійснюються в ході випробувань, показують, чи відповідають поточні показники проектному коефіцієнту.

При виявленні будь-якого монтажного дефекту (негерметично прилеглі деталі, недостатньо міцно зафіксовані вузли, слабкий захист від вібрації і шуму) всі недоліки усуваються. Це дозволяє запобігти виникненню несправностей в роботі системи в процесі її експлуатації.

Перевірка вентиляційної системи здійснюється за спеціальним документом - експлікації, в якій зафіксований план всіх наявних приміщень і вказано призначення кожного з них. Крім плану експлікація містить детальну схему вентиляції: все її розгалуження, вузли та обладнання. До кожного виду обладнання повинен додаватися сертифікат відповідності або технічний паспорт.

Проведення незалежного контролю

Випробування проводяться співробітниками спеціальних лабораторій, які мають акредитацію на проведення подібних перевірок. Заповнення паспорта на вентсистем здійснюється організацією, яка виконувала її монтаж. Проведення контрольних вимірів і паспортизація повинні виконуватися незалежними експертами саме під час приймання системи, а не після здачі її в експлуатацію.

Всі етапи перевірок необхідно здійснювати строго за встановленим ГОСТу, який визначається місця вимірюваних перерізів, які повинні розташовуватися на відповідному стандартам ГОСТу відстані. Це відстань визначається гідравлічним діаметром перетину повітря і перешкодами, наявними на шляху потоку. Такими перешкодами можуть бути повороти воздуховода, решітки та клапани.

Приступаючи до аеродинамічних випробувань обов'язково потрібно переконатися, що дросселирующие пристрої, вмонтовані в повітропровід, повністю відкриті. Також перед випробуваннями необхідно відкрити регулюючі пристрої, якими оснащені розподільників повітря припливного обладнання.

Устаткування для аеродинамічних випробувань

Апаратура, яка використовується для випробувань, а також її клас точності, вибирається строго за встановленим ГОСТу.

• Динамічне і повний тиск повітряних мас в потоці, швидкість якого становить більше 5 м / с, вимірюється комбінованим приймачем тиску і приймачем повного тиску. Ці ж прилади застосовуються для виміру статистичного тиску в сталому повітряному потоці.

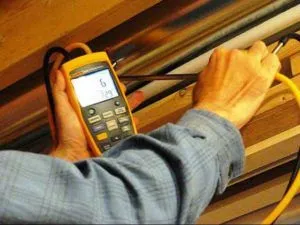

• Відносну, а також абсолютну вологість повітря, в якому міститься від 10 до 90% частинок пилу і газу, температуру і швидкість руху повітря, точку роси вимірюють комбінованим приладом, що складається з анемометра і термогігрометра. Допускається використання таких пристроїв окремо
• Різниця і наявність перепадів тиску вимірюються манометром.
• Атмосферний тиск визначається за допомогою метрологічного барометра.
• Температуру повітряних потоків визначають за допомогою стандартного термометра, а вологість - за допомогою психрометра.
• Об'ємний витрата повітря визначається за допомогою воронки і анемометра.

порядок випробувань

1. На початковому етапі здійснюється перевірка опалювального, кондиціонуючого і вентильованого обладнання на відповідність нормам. Також перевіряються паспорти і сертифікати на всі наявні пристрої.
2. На другому етапі визначається кількість вимірювань, які належить провести, розробляється технічне завдання, визначається вартість випробувальних робіт, і після цього складається кошторис витрат.
3. Далі виконуються індивідуальні випробування систем вентиляції, що включають в себе документальне фіксування температури, вологості, тиску, і швидкості, з якою рухаються потоки, а також визначення динамічного, статистичного і повного тисків. Крім того фахівці перевіряють, чи правильно встановлені решітки та всі наявні в ВЕНТСИСТЕМИ клапани. Крім цього, проводяться обчислення, що дозволяють визначити, з якою швидкістю віддаляються продукти згоряння, і т. Д.

Під час проведення випробувань можливе утворення вибухонебезпечних концентрацій газів, тому перевірки необхідно проводити з особливою ретельністю і обережністю.

Випробування повинні завершуватися оформленням всіх необхідних документів - актів, протоколів, паспорта вентсистеми і окремого обладнання.
