Аеродинамічна труба вплив на тіло людини
Аеродинамічною трубою називається установка, в якій проводяться експерименти і вивчаються явища по обтіканню тел потоком повітря або газу.
Зробити аеродинамічну трубу в домашніх умовах своїми руками - цілком реально.
Як зробити таку трубу в домашніх умовах
На осі потрібно зміцнити коромисло таким чином, щоб одне плече вийшло коротким, а інше довгим. Обертанню осі на кронштейні нічого не повинно заважати, ні тертя, ні що-небудь інше. Кронштейн потрібно приварити або прикрутити до щита з розміченій шкалою, проградуірованной в грамах.
На коромислі потрібно жорстко закріпити вертикальний стрижень, на його нижній кінець так само жорстко прикріплюються різні предмети. Коротке плече коромисла врівноважується більш важким тягарем, яке призначається для того, щоб встановити коромисло в нульове положення. Довге плече врівноважується важком поменше, який вільно пересувається по цій частині коромисла.
Щоб створити повітряний потік, можна включити пилосос або вентилятор.
Для напрямку потоку використовується труба, розмір діаметра якої повинен трохи перевищувати розмір діаметра тіла, випробуваного в даному експерименті. Тепер потрібно підвісити предмет, встановити маленький грузик на позначці в нуль і почати пересувати великий грузик по короткому плечу, прагнучи, щоб стрілка досягла позначки навпроти риси. Щоб спростити процес регулювання коромисла, не забороняється великий грузик виконати на різьбі.
Після врівноваження системи можна починати подавати повітря. При цьому коромисло почне відхилятися вгору, і потрібно за допомогою маленького грузика повернути його назад до межі. Розподіл навпаки грузика буде показувати величину, з якої пручається дане тіло. Природно, у кожного предмета буде своя величина опору.
Для чистоти експерименту необхідно дотримуватися наступних умов. потік повітря повинен впливати на предмет з постійною силою. Відстань між кінцем труби і місцем, де тіло має найбільший перетин так само має бути незмінним. Ось тіла і вісь труби так само повинні збігатися.
Вибираючи матеріал для коромисла, краще віддати перевагу дюралюмінію, що стосується матеріалу інших деталей, то це не має істотного значення.
Ефект в промисловості і будівництві

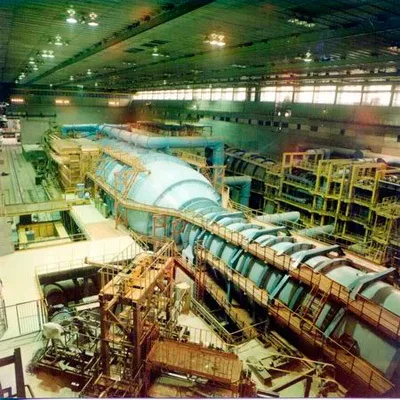

Ефект, який створює аеродинамічна труба, грає велику роль в літакобудуванні, ракетобудуванні та інших областях людської діяльності. Вона допомагає визначити сили при русі підводних судів. Завдяки їй стає можливим відшукати оптимальну, стійку і керовану форму ракет, літаків, космічних кораблів, поїздів і автомобілів. Спеціальні труби використовуються для дослідження нагрівання і теплозахисту ракет, літаків і т.д.
Всі досліди з аеродинамічною трубою мають в основі принцип оборотності руху, в якому пересування тіла щодо повітряному або водному середовища можна замінити рухом потоку повітря, що набігає на тверду поверхню. Як вже було сказано вище, для цього експерименту необхідно створити постійний потік, а так само незмінну температуру і щільність. Головне - це дотримати умови, при яких буде можливо перенести результати, отримані для моделі в лабораторії на натуральний об'єкт.
Якщо умови виконані вірно, коефіцієнти аеродинаміки експериментальної моделі і повнорозмірного об'єкта будуть рівні між собою, а це дозволить провести розрахунок сили, яка буде діяти на натуральний об'єкт (наприклад, космічний корабель).
Історія імітатора вільного падіння
Вперше аеродинамічна труба була створена К. Е. Ціолковським в 1897 році. Звичайно, це був усього лише її прототип, в якому потік повітря створювався відцентровим вентилятором. Перша труба, що має разомкнутую схему, була створена англійцем Т. Стантон в 1903 році і нашим співвітчизником Н.Є. Жуковським в 1906 році. А вже в 1909 році з'явилася труба розімкнутої схеми, а так само модель, що має вільну струмінь в робочій частині. Надалі, з розвитком таких галузей, як артилерія, реактивна авіація і ракетна техніка, з'явилася надзвукова аеродинамічна труба. Швидкість потоку повітряної маси в її робочої частини в кілька разів перевищила швидкість, з якою поширюється звукова хвиля.
Класифікація
- В першу чергу їх класифікують відповідно до діапазону швидкостей потоку. Тобто А. т. Може бути дозвуковій, надзвуковий, трансзвуковой і гіперзвукової.
- Друга класифікація враховує тип і розмір робочої частини. Тобто А. т. Може бути відкритою і закритою.
- Третя класифікація враховує таку характеристику, як поджатие. Її розраховують шляхом співвідношення таких величин, як площа поперечного перерізу сопла труби і форкамери.
Крім цієї класифікації виділяють три групи А. т .:
- Високотемпературна. Вона вивчає вплив високих температур і явищ, з ним пов'язаних. Це дисоціація і іонізація газів.
- Висотна. Вона досліджує обтікання моделей розрідженим газом, тобто імітується політ на великій висоті.
- Аероакустіческая. Вона досліджує вплив акустичних полів на стійкість конструкції, роботу різних механізмів і ін.
Для дослідження характеристик частин корпусу судів використовуються дубльовані моделі, це дозволяє виключити протікання на поверхні поділу середовищ. Як альтернативний варіант може бути використаний спеціальний екран, що імітує поверхню води.
Як ще використовується аеродинамічна установка

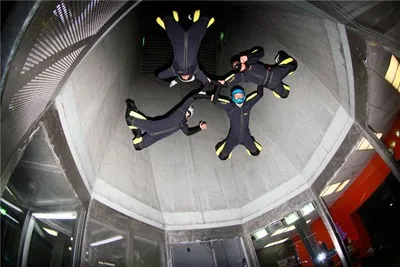

На сьогоднішній день існує такий тренажер, який називається «Вертикальна аеродинамічна труба». Її використовують для підготовки починаючих парашутистів і в якості безпечного і зручного атракціону для любителів екстремальних видів спорту. Що стосується технічної підготовки, то даний процес покликаний свідомо змінити поведінку спортсмена, щоб його дії відповідали завданням його діяльності.
Доведено, що спортсмени (і не тільки парашутисти) завдяки застосуванню тренажерів підвищують ефективність тренувального процесу в кілька разів.
Тренажером, в якому найбільш точно вдалося зімітувати умови вільного падіння, є спортивне спорудження для підготовки парашутистів - вертикальна аеродинамічна труба. У нашій країні існує кілька таких споруди замкнутого типу, які придатні для тренувань
парашутистів самих різних рівнів підготовки.
У чому переваги використання аеродинамічної установки
- Така установка дозволяє займатися незалежно від того, які погодні умови встановилися на даний момент. Здійснювати політ в трубі можна протягом всього року.
- Установка виключає виникнення стрес-факторів, таких як висота, страх, брак часу. Людина може повністю зосередитися на тому, щоб правильно виконувати необхідні рухи, не думаючи про свою безпеку.
- Тренувальний процес йде чітко за планом, теоретичні та практичні заняття здійснюються в одному місці.
- Тренування не розірвані за часом.
- Польотний час заповнене найефективнішим чином.
- Інструктор і учень можуть бачити один одного, спілкуватися один з одним. Це дає можливість тут же виправити можливі помилки і добитися правильного виконання рухів.
недоліки використання
- Найчастіше новачки в парашутному спорті, займаючись в аеродинамічній трубі, не можуть зафіксувати, сфокусувати погляд. Їх бігають плаваючі очі не можуть сконцентруватися на будівлях і на необхідні дії.
- Займається дуже часто буває надмірно напружений, скутий, а це викликає втрату пози. Нерідко він намагається відірватися від сітки і злетіти, поспішаючи і форсуючи події.
- Може здійснювати непотрібні різкі рухи, допомагаючи собі руками і ногами, а так само не витримувати задану висоту.
