8Г663 верстат відрізний круглопильний автомат - пила геллера
Відомості про виробника відрізного круглопильного верстата 8Г663
Розробником і виробником відрізного круглопильного верстата 8Г663 є Верстатоінструментальний завод імені С.М.Кірова. заснований в 1881 році.
8Г663 Верстат відрізний круглопильний автомат - пила Геллера. Призначення і область застосування
Відрізний круглопильний верстат автомат (Пила Геллера) призначений для розрізання дисковими пилами чорних металів з тимчасовим опором до 1200 Н / мм, а також деяких металів, різання яких забезпечується технічною характеристикою автомата.
Розрізання проводиться під кутом 90 ° до осі, що розрізає заготовки, найбільший діаметр розрізає заготовки - 80..285 мм, довжина відрізаних заготовок 20..1500 мм.
Верстат може експлуатуватися в заготівельних цехах машинобудівних і ремонтних підприємств.
Автомат оснащений механізованим пристроєм для складування і поштучного видавання круглих заготовок і труб, а також автоматичним столом вивантаження.
Як ріжучий інструмент на відрізні круглопилковому верстаті по металу цієї моделі використовується кругла цілісна пила діаметром 800 мм.
Відрізний верстат 8Г663 має компоновку, при якій бабка пилкового диска переміщається по горизонтальних напрямних станини від гідравлічного циліндра.
Привід пилкового диска здійснюється від індивідуального асинхронного двигуна через багатоступеневу коробку швидкостей з таким напрямком обертання, при якому сила різання спрямована знизу в вгору.
Затиск і разжим розрізається, а також його пересування на мірну довжину на відрізні верстати 8Г663 здійснюються за допомогою гідравлічних пристроїв. Для підтримки кінця довгих заготовок верстат забезпечений рухомий візком.
Видалення із зони різання відрізаних заготовок проводиться столом вивантаження і спеціальним скидальним пристроєм.
Механізоване пристрій дозволяє одночасно укладати на нього від 5 до 18 заготовок в залежності від їх діаметра в діапазоні технічної характеристики. Найбільша довжина укладається матеріалу 6 м. Найменша - 2,5 м. Застосування механізованого пристрою (стелажа-накопичувача) і автоматичного столу для вивантаження заготовок довжиною до 1500 мм, дозволяє повністю автоматизувати цикл розрізання заготовок, підвищує продуктивність автомата за рахунок скорочення допоміжного часу на обслуговування верстата.
В автоматі застосована нова більш надійна конструкція механізмів затиску і подачі матеріалу.
Широкий діапазон швидкостей шпинделя і безступінчасте регулювання робочої подачі пильного диска дозволяє підбирати оптимальні режими різання.
Адаптивний гідравлічний привід робочої подачі сприяє отриманню максимальної продуктивності розрізання матеріалу і економії ріжучого інструменту.
У гідроприводі автомата застосована прітичная і модульна апаратура з міжнародними приєднувальними розмірами, розміщена як і електрична апаратура в окремих шафах, що полегшує її обслуговування і збільшує термін служби.
Автомат оснащений шнековим транспортером для видалення стружки, лічильником числа різів.
Блокування та захисні пристрої забезпечують безпеку роботи.
Автомат поставляється налагодженим на разрезку круглого матеріалу.
Автомат 8Г663 випускається в трьох основних компоновках:- модель 8Г663 (8Г663.000.000.00) - з механізованим пристроєм для складування і поштучного видавання заготовок у верстат і з автоматичним столом вивантаження
- модель 8Г663-100 з автоматичним столом вивантаження (без механізованого пристрою) для відрізки круглих і профільних матеріалів довжиною 20. 1500 мм
- модель 8Г663-200 без механізованого пристрою і без автоматичного столу вивантаження для відрізки круглих і профільних матеріалів довжиною 20. 500 мм
Для розрізання профільних матеріалів (квадрат, швелер, двотавр, куточок), а також для патентної розрізання прутків малого діаметра (від 20 мм) необхідно проводити переналагодження. Комплекти переналагоджуваних складальних одиниць поставляються на вимогу замовника за окрему плату.
Клас точності автомата Н по ГОСТ-82Е.
Розробник - Мінське спеціальне конструкторське бюро протяжних верстатів.
Рік прийняття до серійного виробництва - 1985.
8Г663 Розмір робочого простору відрізного верстата

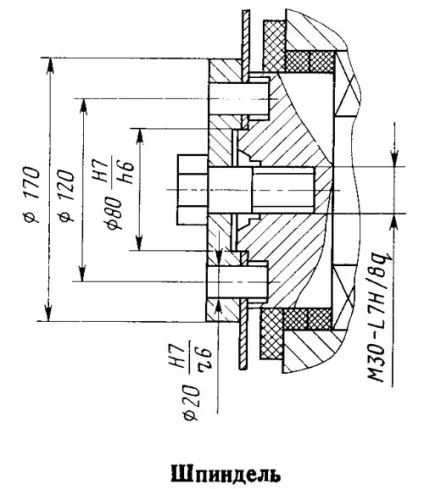

8Г663 Посадочні і приєднувальні бази відрізного верстата. шпиндель пилки

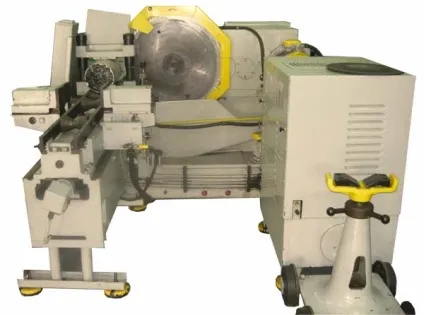

8Г663 Загальний вигляд відрізного верстата
8Г663 основні вузли відрізного верстата
- станина верстата
- Бабка пилкового диска
- Механізм затиску заготовки
- Механізм просування заготовки
- Механізоване пристрій для складування і поштучного видавання круглих заготовок і труб
- стіл вивантаження
- лоток вивантаження
- охолодження
- гідростанція
8Г663 Установчий креслення відрізного верстата
