У програмі Компас-3D LT (будь-якої версії) моделювати тривимірні збірки можна. Це основне її відмінність від професійної версії Компас-3D.

Збірка - тривимірна модель об'єкта (стілець, автомобіль), що складається мз кількох деталей. Одні збірки складаються з декількох деталей, наприклад, складальна модель стільця, а деякі складаються з тисяч компонентів - 3d збірка автомобіля. Компонент тривимірної складання може бути вставлений в збірку з файлу, створений прямо в ній, вставлений як тривимірний бібліотечний елемент, імпортований з іншого САПР. Якщо в збірку вставляється інша збірка, то вона є підзборки.

Для створення 3d збірки використовуються панелі інструментів Редагування збірки і Сполучення.

На панелі інструментів Редагування збірки розташовані такі команди:
1) Створити деталь - команда для побудови нової або зміни вже розміщеної деталі в поточній збірці.
2) Додати з файлу - додавання деталі з файлу і розміщення її в поточній збірці.
3) Перемістити компонент - переміщення компонента в збірці
4) Повернути компонент - група команд для обертання компонентів збірки навколо осей, точок, ребер, вершин.
5) Масив за зразком - для побудови масиву компонентів збірки, який повторює вказаний масив-зразок в деталі.
6) Новий креслення з моделі - використовується для створення креслення складання в Компасі, асоціативного з 3d складанням.

Панель інструментів Редагування збірки

На цій же панелі розташовані команди, подібні до тих, які використовуються для створення 3d моделі деталі - побудови підстави різними способами, Фаска, Ухил, Отвір, Ребро жорсткості і т.д.

Панель інструментів Сполучення містить наступні команди:
1) Паралельність - розміщення деталі відбувається таким чином, що обрана грань або ребро цієї деталі буде паралельна грані або ребру іншої деталі.
2) Перпендикулярність - грань або ребро однієї деталі буде перпендикулярно грані або ребру іншої деталі.
3) На відстані - деталі розташовуються на заданій відстані і паралельно один одному по гранях або ребрах.
4) Під кутом - межі / ребра під заданим кутом.
5) Дотик - зазначені елементи торкаються один одного.
6) Співвісність - осей, ціліндріескіх або конічних граней.
7) Збіг об'єктів - деталі стикаються з певним гранях / ребер.

Панель інструментів Сполучення

Отже, 3d збірку можна створювати різними способами.
Найпоширеніший - спосіб побудови "від низу до верху" передбачає проектування 3d моделей, що становлять 3d збірку, потім створюється файл збірки (розширення файлу - .a3d), куди послідовно вставляють раніше створені компоненти.

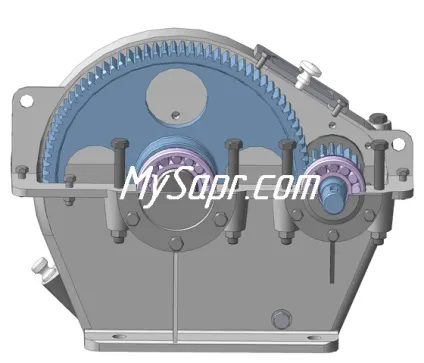

Тривимірна модель редуктора

Далі між ними створюються сполучення. наприклад, для фіксування в редукторі кришки підшипника між нею і корпусом редуктора потрібно створити 2 сполучення: Співвісність і Збіг об'єктів.
