3 - Фазная схема випрямлення з нульовим виводом

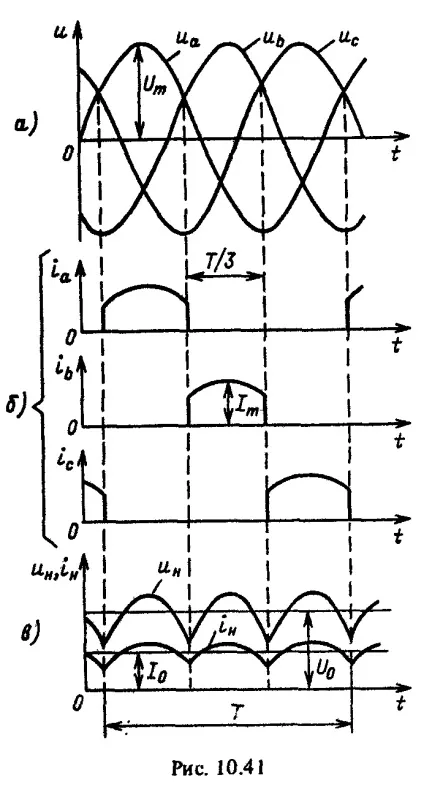

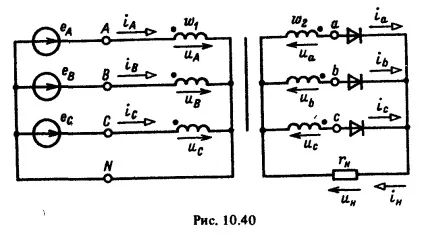

На рис 10.40 показана схема трифазного випрямляча з нульовим виводом трансформатора. У кожен даний момент часу струм проводить тільки той діод, анод якого з'єднаний з висновком тієї вторинної обмотки трифазного трансформатора (a, b або с), напруги-ня на якій (ua, ub або uс) позитивне і найбільше (рис. 10.41, а ).

3 - Фазная схема випрямлення з нульовим виводом

3 - Фазная схема випрямлення з нульовим виводом

- точки природної комутації.

[]: VD1 - відкритий; VD2, VD3 - закритий.

;

[]: VD2 - відкритий; VD1, VD3 - закритий.

;

[]: VD3 - відкритий; VD2, VD1 - закритий.

;

*.

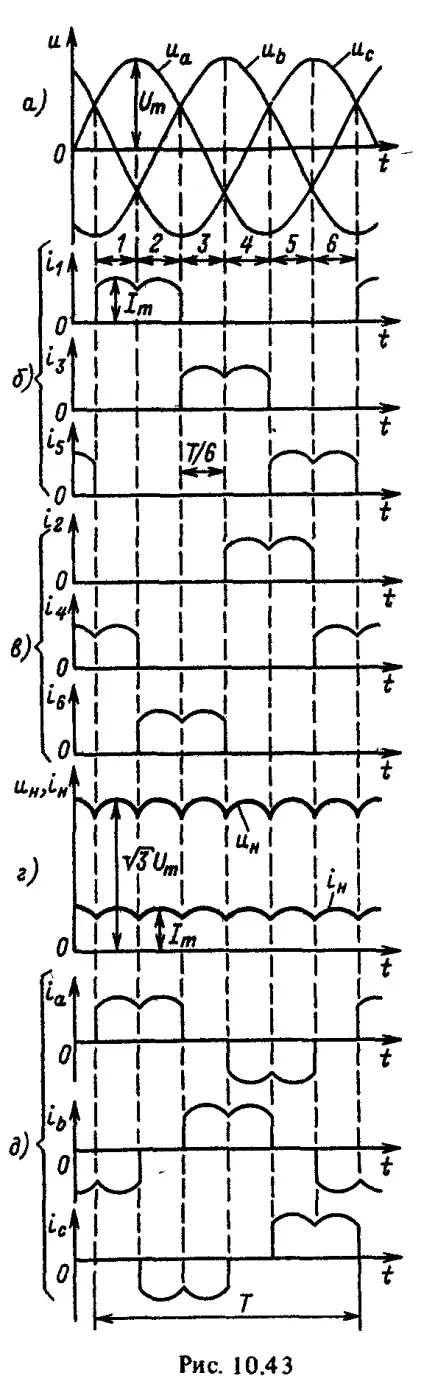

Трифазна мостова схема випрямлення

В трифазного мостовій схемі випрямляча нульовий висновок вторинний-ної обмотки трифазного трансформатора не потрібен, тому його вторинні обмотки можуть бути з'єднані як зіркою, так і трикутник-ком або, якщо дозволяють умови роботи трифазний трансформатор може взагалі бути відсутнім. При відсутності трифазного трансфор-матора випрямляч підключається до трифазного джерела, напри-заходів, як показано на рис. 10.42. Половина діодів випрямляча (VD1, VD3 і VD5) утворює групу, в якій поєднані всі катод-ні висновки, а у другої половини діодів (VD2. VD4 і VD6) з'єднані всі анодні висновки

3 - Фазная схема випрямлення з нульовим виводом
3 - Фазная схема випрямлення з нульовим виводом

- точки природної комутації.

[]:

VD1, VD4 - відкритий;

VD2, VD3, VD5, VD6 - закритий і т.д.

(Кожен - третина періоду)

*.

З усіх схем найкращою є трифазна мостова, на виході середнє значення напруги найбільше, пульсації - найменше.

Лекція 16. Згладжувальні фільтри

Призначення фільтру полягає в тому, щоб, пропускаючи на вихід постійну складову максимально послабити змінну складову (пульсації).

3 - Фазная схема випрямлення з нульовим виводом

3 - Фазная схема випрямлення з нульовим виводом

Зовнішньої характеристика випрямляча з фільтром

3 - Фазная схема випрямлення з нульовим виводом

З зовнішньої характеристики випрямляча з ємнісним фільтром видно, що ефект фільтра з ростом навантаження зменшується. Тоді, при великих токах згладжування може бути досягнуто застосуванням індуктивного фільтра.

Керовані випрямлячі призначені для перетворення перемінної напруги в пульсуюче в одній полярності з можливістю регулювання середнього значення вихідної напруги.

3 - Фазная схема випрямлення з нульовим виводом

3 - Фазная схема випрямлення з нульовим виводом

Система імпульсно-фазового управління (СІФУ) подає на керуючий електрод тиристорів VS1-VS4 короткочасні імпульси від керівництва VS1-VS4, тим самим відкриваючи їх, зсунувши по фазі імпульси управління, змінюється час підключення навантаження. Таким чином, притримуючи на відкривання тиристори на час, відповідне кутку управління з напруги, що подається в навантаження, вирізається частина напруги, відповідна. Отже, напруга на навантаженні зменшується, кут відраховується від точки природної комутації і змінюється в межах від 0 ° до 180 °.

.

.

.
