Зворотний клапан для каналізації - як встановити

Зворотний каналізаційний клапан

Система збору каналізаційних стоків в багатоквартирних будинках - це досить складна конструкція. Її неправильна робота може привести до того, що в квартирах жителів нижніх поверхів може виникнути виверження нечистот через неправильну роботу каналізації. Для того щоб запобігти таким негативним наслідкам, в каналізаційних системах квартир, розташованих на нижніх поверхах, необхідно встановлювати зворотний клапан. Також зворотні клапани встановлюються в напірних каналізаційних системах.

Пристрій каналізаційної системи багатоквартирного будинку

Перед тим як вирішити, чи потрібно встановлювати в вашу каналізаційну систему зворотний клапан, необхідно зрозуміти принцип функціонування каналізації в багатоквартирному будинку.

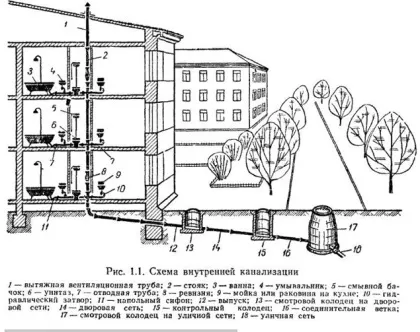

Пристрій каналізації в багатоквартирному будинку

Така інженерна конструкція складається з вертикальних і горизонтальних елементів.

Горизонтальні елементи розташовані, як правило, в межах однієї квартири. Такі труби з'єднують між собою санітарно-технічні пристрої. Вони прокладаються з певним кутом нахилу і в підсумку з'єднуються між собою і скидають всі каналізаційні стоки в вертикальну частину загальної системи.
Вертикальні сегменти каналізаційної системи називаються стояками. Вони збирають стоки з однієї або декількох квартир і скидають їх вниз. У підвальному приміщенні каналізаційні стоки скидаються в магістральний колектор.

В принципі, така ж система формується і в приватних будинках за наявності більш ніж одного поверху.

Пристрій каналізації в багатоквартирному будинку вивірено до дрібниць, така система повинна функціонувати без особливих проблем. Але безаварійність можлива тільки в тому випадку, якщо всі мешканці всіх квартир добре знають і повністю дотримуються правила користування каналізаційними системами.

Але може трапитися так, що хтось кине в каналізацію ганчірку або поліетиленовий пакет. Добре, якщо ця річ застрягне в трубопроводах каналізації, розташованої безпосередньо в квартирі, тоді ця проблема ляже тільки на плечі власника. Але такий сторонній предмет може пройти по горизонтальному сегменту каналізаційної системи, звалитися в вертикальний стояк і застрягти в будь-якому його місці, паралізувавши нормальну роботу всіх сегментів каналізації, розташованих вище застряглого предмета.

Засмічення каналізації - це серйозна проблема

В такому випадку проблеми виникнуть відразу у безлічі власників квартир. Але цього можна уникнути, якщо вчасно обладнати свою квартирну каналізацію зворотним клапаном.

Усунення засмічення в каналізаційній системі

Гідрозатвор - місце запобігання засмічення каналізації

До речі! Первинними зворотними клапанами я вашої квартирної системи каналізації є сифони, розташовані практично під кожним сантехнічним пристроєм.

Першим бар'єром перед каналізаційної аварією в квартирі є сифони з гідрозатворами. Вони встановлюються під раковинами і ванними, а будь-який сучасний унітаз по суті має вбудований сифон - вигнутий певним чином шлях стоку нечистот в каналізацію.

Суть гідрозатвори в сифонах і в каналізації полягає в тому, що на певній ділянці руху каналізаційних стоків є ділянка, в якому є повітряна пробка - обсяг повітря, розташований у вигині трубопроводу.

При надходженні нової порції каналізаційних стоків зайва рідина перетікає в трубопровід і переливається через ділянку з повітряною пробкою в магістральний колектор. Але в зворотному напрямку ділянку з повітряною пробкою і гідрозатворів поширення стічних вод не допускає, водночас не перегороджуючи шлях неприємних запахів з каналізації.

Пристрій каналізаційного сифона

Надійний захист від аварій - зворотний клапан для каналізації

На нижніх поверхах багатоквартирних будинків при виникненні аварійних ситуацій стандартні гідрозатвори каналізаційних систем можуть і не витримувати напору рідини. В цьому випадку врятувати житло від затоплення фекальними водами може тільки зворотний клапан.

Між іншим! Зворотний клапан в каналізаційній системі квартир, розташованих на нижніх поверхах багатоквартирних будинків, може служити своєрідною страховкою від затоплення. І обійдеться така страховка набагато дешевше, ніж звичайна, що оформляється в страхових компаніях.

Місця установки лічильників води в каналізаційних системах

Місце установки зворотного каналізаційного клапана

Щоб вибрати місце установки зворотного каналізаційного клапана ви можете скористатися однією з двох стандартних схем:

придбати зворотний клапан з великим перетином і встановити його в місце примикання загальної каналізаційної труби вашої квартири до загального стояка;
також є варіант установки лічильників води на кожен з сантехнічних приладів в квартирі.

Практики рекомендують встановлювати загальний сантехнічний зворотний клапан виключно в приватних домоволодіннях. Для каналізаційних систем в багатоквартирних будинках рекомендується встановлювати сантехнічні зворотні клапани на кожен сантехнічний прилад.

Внутрішній каналізаційний клапан

В даний час у продажу є два основні різновиди зворотних клапанів для каналізаційних систем:

стандартний клапан, який встановлюється на каналізаційні трубопроводи, що перешкоджає зворотному ходу рідини;
зворотний клапан для фанових труб або унітазів. Такий пристрій розміщується безпосередньо всередині труби, не перешкоджаючи нормальному стоку нечистот.

Як діє зворотний каналізаційний клапан

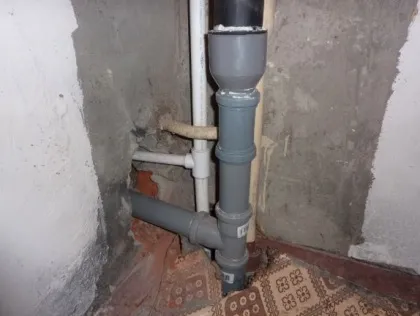

Зворотний клапан, змонтований на каналізаційній трубі

Клапани першого типу, описані вище, встановлюються зазвичай в напірних каналізаційних системах - таких, де рідина переміщається під впливом насосів. Відповідно, рідина повинна переміщатися тільки в одному напрямку.

Для цього в певному місці встановлюється пристрій, який має вхідний і вихідний патрубки. Конструкція зворотного клапана такого типу включає в себе вузол з кулькою. При появі зворотного напору каналізаційних стоків, кулька натискає на мембрану і перекриває струм рідини.

Щоб підтримувати безаварійну роботу клапана такого типу в каналізаційній системі, необхідно проводити його регулярну очистку. У багатьох моделях зворотних каналізаційних зворотних клапанів є знімна кришка, яка дозволяє ефективно проводити очищення цього вузла.

Варіант зворотного клапана

Установка зворотного каналізаційного клапана проводиться зазвичай в місцях з'єднання каналізаційних труб. Сучасні клапани можуть розташовуватися як у вертикальних, так і в горизонтальних сегментах каналізаційних трубопроводах.

Зворотний каналізаційний клапан може мати як металевий, так і пластиковий корпус. Великого поширення пластикових каналізаційних труб призвело до того, що зараз більшість моделей лічильників води виготовляється саме з пластика.

Як встановлювати зворотний каналізаційний клапан в систему

Перш за все, перед придбанням зворотного клапана визначите перетин трубопроводу в своїй квартирі. Потім намітьте місце установки. Доцільно розташовувати його в місцях стику труб, але також можна розмістити клапан і на суцільному ділянці труби. Пластикова труба легко ріжеться і не менш легко з'єднується.

В теорії можна використовувати і зворотний клапан меншого діаметра, але в такому випадку ви можете зіткнутися з проблемою зниження інтенсивності течії стоків по трубопроводах.

Увага! При виборі місця установки зворотного клапана в обов'язковому порядку подбайте про вільний доступ до нього.

Зворотний клапан, змонтований на каналізаційній трубі

При установці зворотного клапана в каналізаційну систему врахуйте наступні фактори:

перед установкою огляньте пристрій. Хороший виробник показує на зворотному клапані стрілку, яка визначає нормальний перебіг каналізаційних стоків. Така стрілка повинна «дивитися» у бік загального вертикального каналізаційного колектора;
перед початком установки перевірте пристрій на герметичність. Це дозволить уникнути майбутніх проблем;
в ході експлуатації мембрана блокування може втрачати свої робочі властивості і починати видавати шум. Існують моделі лічильників води, які можна піддати частковому ремонту, а є такі, які можна поміняти тільки цілком.

Установка лічильників води в неправильно спроектованої системі

Крім запобігання аварійних ситуацій, зворотні клапани також можуть використовуватися для виправлення роботи неправильно спроектованих каналізаційних систем. Правильно спроектовані трубопроводи повинні мати певний кут ухилу, який змушує стічні води рухатися під впливом сил гравітації.

Однак при порушенні порядку проектування та будівництва потоки стічних вод можуть застоюватися або навіть починати текти в зворотному напрямку. Виправити таку негативну ситуацію може тільки зворотний клапан. До того ж, він обійдеться значно дешевше, ніж повна переробка каналізаційної системи.

Установка лічильників води в напірних каналізаційних системах

Крім виправлення неправильної роботи каналізаційних систем, зворотні клапани незамінні і в напірних системах збору стічних вод. В цьому випадку труби каналізації взагалі можуть не мати ухилу, а стічні води можуть доставлятися до точки збору за допомогою насосів. При цьому сантехнічні прилади можуть розташовуватися значно нижче за рівнем, ніж вихідна точка трубопроводу. Щоб не допустити зворотного течії рідини в таких мережах, необхідна обов'язкова установка одного або декількох лічильників води.

Зворотний каналізаційний клапан для фанових труб

Зворотний клапан для фанової труби

Крім каналізаційних трубопроводів, призначених для переміщення стічних вод, в складних інженерних системах є і фанові труби, існуючі для доставки в каналізацію повітря.

Фанові труби в каналізаційних системах мають, як правило, відкрите повідомлення з атмосферним повітрям. Така конструкція дозволяє при проходженні чергової порції каналізаційних стоків не створювати в трубопроводах розрядження, а підтримувати нормальний потік рідини.

Вентиляційна фанова труба зазвичай виходить через дах будівлі. У той момент, коли в каналізаційну систему скидається чергова порція стоків, в ній виникає знижений тиск, який відкриває повітряний клапан, розташований на верхньому торці фанової труби. Наявність фанової вентиляції і розташованого в ній зворотного клапана дозволяє не пропускати в квартиру сторонні неприємні запахи і сторонній шум.

Установка фанових труб і клапанів

При відсутності вентиляції або при неадекватній роботі вентиляційного клапана відсутній повітря в каналізаційний трубопровід при черговому скиданні стоків може всмоктуватися з будь-якого розташованого поруч сантехнічного приладу.

Повітряний клапан фанової вентиляційної каналізаційної труби має надзвичайно простий пристрій.

Порада! При установці фанів клапана зверніть особливу увагу на допустимий температурний діапазон його роботи. Існують модифікації клапанів, які можуть працювати тільки при плюсовій температурі.

Повітряні клапани для каналізаційних систем

Як бачите, в деяких варіантах каналізаційних систем збору стічних вод обов'язкове встановлення зворотного клапана. Це недорогий пристрій дозволить вам уникнути проблем, викликаних неправильною експлуатацією каналізаційних трубопроводів. Незважаючи на свою невелику вартість і відносну простоту, зворотний клапан в каналізації дозволить уникнути великих проблем при аварійних ситуаціях.
