Зворотна тяга в димоході, що робити в разі виникнення такої проблеми

Тяга - це рух димових газів по димоходу. Вона є дуже важливим фактором для гарної роботи печі або котла і необхідна для виведення димових газів з приміщення на вулицю. Це явище пояснюється різною щільністю гарячого і холодного повітря, тому що гаряче повітря має найменшою щільністю, ніж холодний він заміщається і відбувається рух газу від низу до верху. Найчастіше виникає така проблема, що тяга спрямована в протилежний бік, що ускладнює процес горіння і якщо нічого не робити можуть виникнути серйозні наслідки. Перед тим, як збільшити тягу в димоході необхідно усунути причини її відсутності або недостатньої сили.

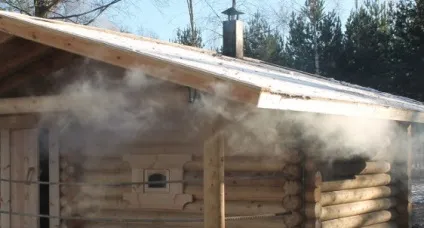

Зворотна тяга може стати причиною задимлення будови

У приватних будинках опалювальні системи автономні і котельне обладнання вимагає присутності димоходів. Дров'яні печі, каміни та твердопаливні котли не можуть нормально функціонувати без гарної витяжки. Існує кілька причин, чому немає тяги в димоході:

помилка в розрахунку при проектуванні;
зовнішні чинники, температура зовні вище внутрішньої, підвищена вологість і інші;
неправильна конструкція козирка на трубі;
скупчення сажі або обвал цегли;
конструкція витяжної системи.

Для того щоб усунути ефект зворотної тяги існує безліч рішень. Але в першу чергу необхідно визначити причину її виникнення.

Як перевірити тягу

Багато жителів приватних будинків, вперше зіткнулися з індивідуальним опаленням, не мають уявлення, як перевірити тягу в димоході газового котла і твердопаливних джерел опалення. Звичайно для грамотної перевірки тяги в димоході потрібно використовувати прилад під назвою анемометр або викликати фахівців, але дані методи тягнуть за собою деякі фінансові витрати і тому простіше буде самостійно визначити силу тяги. Існує кілька способів визначення:

за допомогою свічки або сірника. Необхідно піднести запалену свічку або сірник до топкової в опалювальному приладі. У напрямку полум'я визначається наявність руху повітря, при правильній роботі витяжки вогник потягнеться в топку, а якщо полум'я не колишеться або відхиляється в сторону приміщення, то це ознака відсутності тяги;
по диму. При відсутності тяги дим надходить всередину приміщення при відкритих дверцятах топки;
за кольором полум'я. При сильній витяжці колір полум'я білувато жовтий, при нормальній - золотистий, а при зворотному - червонувато-рудий;
за допомогою дзеркала, яке пітніє при наближенні до топки;
за допомогою анемометра. Найнадійніший перевірка тяги в димоході. Покази приладу повинні бути від 10 до 20 Па, при менших значеннях необхідно вживати термінових заходів.

За допомогою полум'я можна перевірити тягу димоходу або вентканала

Перевіривши витяжку, не варто поспішати і розбирати трубу. Зазвичай в теплу пору року печі не топлять і, в разі тривалої перерви, в трубі утворюється холодне повітря і волога, що дає ефект зворотної тяги в димоході. Тому перш ніж розтоплювати піч, необхідно спалити кілька аркушів паперу, щоб тепле повітря в невеликій кількості пройшов по каналах і виштовхнув холод. Якщо до цього тяга димоходу була хорошою, то подальших проблем з розтоплення не буде.

Як створити тягу

Виявивши, що пропала тяга в димоході печі, необхідно в першу чергу усунути найпростіші проблеми. Провести огляд на герметичність димоходу, далі прочистити димові проходи від скупчення сажі і бруду. Для цього в димовий канал зверху на тросі опускається йорж на всю протяжність труби і поступальним рухом чистяться її стінки. Пласти сажі обсипаються в топковий відділення або в колінну частину, тому в місцях вигину встановлюють спеціальні оглядові дверки.

Якщо після огляду і чищення тяга не покращиться, застосовують методи з використанням додаткових пристроїв. Питання, як збільшити тягу в димоході непростий, адже ефективна робота опалювального обладнання залежить від стійкої витяжки відпрацьованих газів. Для досягнення хорошого результату використовуються наступні пристосування, що працюють як підсилювач тяги димаря:

турбіна, лопаті якої при обертанні створюють розрідженість повітря, за рахунок чого досягається різниця тиску. Цей пристрій встановлюється на оголовок труби і має суттєвий недолік, це залежність від вітру, в безвітряну погоду турбіна не працює;
аеродинамічний дефлектор має перетин перевищує перетин димоходу і різну обтічну форму. Тяга утворюється за рахунок потоку повітря, який обтікаючи поверхню дефлектора, створює усередині його область низького тиску. Однією з різновидів дефлектора є димохідний флюгер. Він має здатність повертатися за вітром, тим самим покращуючи швидкість повітряного потоку на виході;
підсилювач тяги являє собою парасольку у вигляді ковпачка з вмонтованим датчиком, що реагує на зміни погоди;
димосос, покращує тягу за рахунок додаткової подачі повітря через патрубок. Димосос є електродвигун з лопатями, вентилятор крутиться самостійно в вітряну погоду, під час затишшя запускають двигун;
стабілізатор, підтримує в системі стійкий висновок відпрацьованих газів. Якщо правильно налаштувати регулятор, то він не тільки підвищить ККД і довговічність опалювального пристрою;
обмежувач тяги димаря, являє собою звичайну засувку, вмонтовану при кладці труби. З її допомогою можна регулювати процес горіння і, після прогорання твердого палива, надовго зберегти накопичене тепло.

Усунення зворотної тяги в печі, не просте завдання. Розглянемо, як поліпшити тягу в димоході застосувавши найбільш оптимальний спосіб - монтаж стабілізатора або переривника.

стабілізатор тяги

Погана тяга в димоході газового котла в основному залежить від забрудненості каналу і роботи вбудованого в котел витяжки. Але з твердопаливними котлами, дров'яними печами і камінами ситуація набагато складніше. На ефективність роботи даного обладнання впливає безліч факторів, а головне рух повітря втрубе. Поганий повітропровід в печі, що приводить до зворотного або сильній тязі, явище не з приємних. При великому виході повітря збільшується витрата палива і знижується ККД роботи котла.

Регулятор тяги димаря створює додаткову подачу повітря в димовий канал певними дозами. Такий пристрій можна придбати і змонтувати в систему воздуховода, а можна виготовити самостійно. Стабілізатор тяги димаря в заводському виконанні має вбудований датчик, який регулює становище запобіжної заслінки, яка запобігає створення в димовому каналі надлишкового тиску.

Цей пристрій універсально, застосовується в димоході газової колонки, твердопаливних котлах і печах, легко встановлюється на мінімальній площі. Виконаний з нержавіючої сталі, стабілізатор здатний виконувати свої функції при високих температурах.

Принцип роботи регулятора тяги дуже простий. Клапан відкривається і закривається в залежності від сили тяги, дозволяючи таким чином стабілізувати тиск в димоході. Такий спосіб дозволяє отримати рівномірну витяжку в будь-який час року при різних погодних умовах. Можна виділити 7 основних переваг стабілізатора:

безпеку і збільшення циркуляції повітря в приміщенні;
зниження рівня чадних газів;
можливість дії при природною і примусовою витяжці;
димохід не нагрівається при рівномірному згорянні палива;
відсутність запаху диму;
рівномірний відвід відпрацьованих газів, навіть при сильних поривах вітру;
зменшення тепловтрат і економія палива на 15%.

У зв'язку з простотою конструкції, можна зібрати стабілізатор тяги димаря своїми руками. Для цього буде потрібно труба з нержавіючої сталі, з внутрішнім діаметром в 115 мм. Виготовити її можна самостійно зваривши з листа нержавіючої сталі і зачистивши шов. Далі прорізається отвір для клапана, рівну 15% від діаметра основної труби.

У місці установки заслінки ставиться фіксатор, виконаний з сталевого прута і обмежувача. Один кінець поворотної осі фіксується, з іншого, вона виступає на 10-15 см і до неї кріпиться ручка управління.

Встановити подібний стабілізатор можна на зручний проміжок димоходу за допомогою хомутів, а так само безпосередньо поруч з котлом. Цей пристрій підсилює тягу в димоході за рахунок змішування повітряних потоків, зовнішнього і внутрішнього.

Розрахунок тяги димаря

Під час проектування приватного будинку враховуються багато параметри. До них відноситься: висота споруди, наявність високих будівель поблизу, форма даху, матеріал, з якого виконаний димар, параметри теплогенеруючого пристрою. Показники опалювального приладу даються в паспорті, а висота труби повинна бути не менше 5 м.
Залежно від конструкції печі, від розмірів топкового відділу здійснюється розрахунок димової труби з природною тягою. Програма розрахунку включає всі необхідні дані. Від правильності рішення залежить тяга в димоході.

Існує помилкова думка про те, що чим більше діаметр труби, тим краще. Сильна тяга в димоході призводить до збільшення витрати палива і втрати тепла. Якщо димохід виявиться меншого діаметру, відбудеться завихрення в трубі і з'явиться ефект зворотної тяги.

Тому перш ніж починати будівництво, необхідно заздалегідь продумати, які опалювальні прилади та пристрої будуть застосовані для обігріву приміщення. І навіть якщо в димохід печі вмонтована примусова тяга, в опалювальному вузлі необхідно передбачити автономну припливно-витяжну систему для виведення чадних газів з приміщення.

Розглянувши основні аспекти, чому в димоході зворотна тяга і що робити в таких випадках. Можна зробити основні висновки, що:

перед установкою опалювальних котлів необхідно переконатися в правильності розрахунків;
потрібно періодично проводити профілактичну чистку димоходу;
при відсутності природної циркуляції, бажано встановити примусову;
для збільшення природної витяжки краще використовувати різні пристрої, типу дефлекторів.

Не варто забувати, що наявність хорошого виведення відпрацьованого газу, є гарантією здоров'я оточуючих. Адже навіть незначне потрапляння чадного повітря в приміщення може згубно позначитися на самопочутті.

Усунути погану тягу в печі і виконати реконструкцію системи відведення диму, зібрати і встановити різні пристосування, щоб посилити тягу в димоході, можна своїми руками. Але надійніше, коли починаючи з розрахунків і закінчуючи монтажем обладнання, займаються професіонали. Тоді є гарантія, що питання, чому немає тяги в печі, не виникне.
