Зварні навіси конструкція і приблизний розрахунок матеріалу
ВашіБеседкі.ру / Навіси / Ви зараз переглядаєте:
Останнім часом все більшою популярністю користуються зварні навіси на ворота. Така конструкція не здатна повністю замінити гараж для автомобіля, але з легкістю вкриє при необхідності від сонця і опадів. Більш того, використовуючи навіс в якості альтанки, можна організувати зону відпочинку, встановивши під ним столи і стільці.
Зробити навіс зварений самостійно не складе труднощів, необхідно лише вибрати дизайн, матеріали для його пристрою і визначитися з місцем установки козирків.
Підготовка матеріалу та інструментів

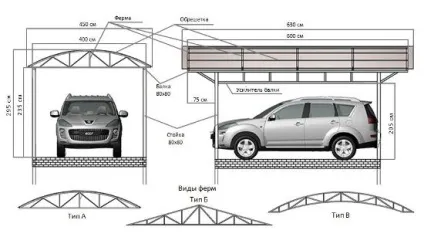

Перед тим як приварити навіси на ворота, варто зробити ескіз і зробити деякі розрахунки. Приблизний витрата матеріалу на зварні роботи для навісу 4х6 м (рис.1).
Профільна труба (мм):
- 80х80х400 - 4 шт. (Вертикальні стійки)
- 80х80х600 - 2 шт. (Балки)
- 40х40х600 - 2 шт. (Підсилювач балки)
- 40х20х600 - 8 шт. (Лати, при типі ферми Б)
- 40х20х600 - 12 шт. (Для 5 ферм типу Б)
- Покрівельний матеріал - 28,5 м².
Необхідний інструмент і додаткові матеріали для виготовлення навісу на ворота:
- рулетка
- рівень
- Косинець 90 °
- Лопата
- Бур
- дриль
- шуруповерт
- болгарка
- Зварювальний апарат
- кисті
- Грунтовка по металу
- гравій
- пескоцементного суміш
- Саморізи для кріплення покрівлі.
Поетапне виконання робіт: як приварити навіси?
Вирівнюють територію і проводять розмітку для установки несучих вертикальних стійок. У зазначених місцях забурюються отвори необхідної глибини і підсипають гравій.
Далі в отвори встановлюють стійки, контролюючи рівнем строго вертикальне положення, і фіксують їх. Вершини всіх стійок повинні перебувати в одній горизонтальній площині, але трохи перевершувати ворота. Зафіксовані в такому положенні стійки бетонують.

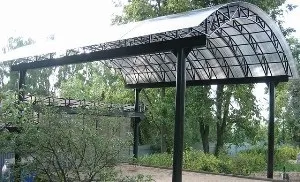

Тепер починаємо зварювання ферм (рис.2). Варто згадати, що всі елементи повинні розладжуватися і зварюватись на рівній поверхні (в одній площині), в іншому випадку не уникнути перекосів і кривизни конструкції в кінцевому результаті.
На елементі нижнього поясу знаходять середину і перпендикулярно приварюють до нього центральну стійку (висота стійки залежить від ширини навісу і кута ската покрівлі), в даному випадку загальна висота ферми в центральній точці 60 см. На наступному кроці приварюють верхній пояс.
Один кінець приварюється до верхньої точки центральної стійки ферми. Другий кінець верхнього пояса стикуються c крайньою точкою нижнього пояса, але з таким розрахунком, щоб виліт верхнього пояса відносно нижнього становив 20-25 см (покрівля в нижній точці буде виходити за межі каркаса). Те ж саме проробляють з протилежного боку. Далі розмічають і нарізають необхідної довжини інші елементи ферм (розкоси, що залишилися вертикальні стійки). Всього таких ферм необхідно зібрати 5 шт.
Тепер, коли розчин застиг і готові зварні ферми, збирають каркас. На торці вертикальних бічних стійок навісу встановлюють поздовжні балки і фіксують їх зварюванням. Відступивши вниз від балки на 20-30 см, кріпиться підсилювач і на деякій відстані один від одного (по всій довжині між балкою і підсилювачем) вертикальні ребра жорсткості (поперечки). Такі ж дії проробляють і з протилежного збоку каркаса.
На наступному етапі на балці відзначають 5 точок на рівній відстані один від одного. У ці точки будуть встановлені і приварені зварні ферми. Уздовж всієї конструкції, на вершину ферм паралельно балках, на відстані 70-75 см приварюють профільні труби обрешітки (по 4 шт. З кожного боку ската).
Коли закінчені зварні роботи і весь каркас навісу під ворота зібраний, його покривають ґрунтовкою. Ретельна фарбування, особливо зварних стиків і швів, надійно захистить конструкцію від корозії.
Потім переходять до покрівлі. Незважаючи на те що полікарбонат завойовує все більшу популярність, найбільш затребуваним як і раніше залишається профнастил. Завдяки своїм якостям він має високу міцність, невибагливий в експлуатації, простий в монтажі і довговічний.
Для кріплення знадобляться спеціальні саморізи з прокладкою ущільнювача, яка запобігає появі корозії в точках кріплення і не пропустить на внутрішню сторону вологу. Важливим моментом є правильне орієнтування і монтаж першого листа, по ньому надалі будуть укладені з нахлестом в 1 хвилю інші. Він повинен розташовуватися строго перпендикулярно балках. В іншому випадку вершина останнього листа буде виходити за межі верхньої точки ферми або не досягне її (буде перекіс покрівлі). Листи кріплять саморізами через 1 хвилю, в місцях прилягання до обрешітки.
На самий верх встановлюють коньковую планку, яку також кріплять саморізами з кроком 30-40 см і нахлестом не менше 10 см.
