Зварювання труб пнд своїми руками в обмежених умовах

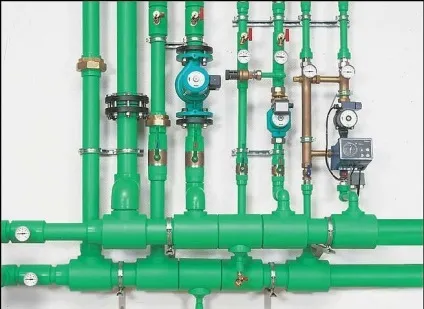

Вам доводилося в своїй практиці робити монтаж трубопроводів в квартирі? Якщо ви при цьому збирали і ремонтували металеві деталі, то практика ця тепер стає незатребуваною. Поліетиленові труби низького тиску (ПНД) повністю замінили собою металеві. Ділянки такого трубопроводу з'єднує зварювання. Вона дозволяє робити монтаж труб своїми руками. Для з'єднання поліетиленових складових знадобиться інше обладнання і нові навички. Зварювання - назва умовна, так як з'єднання відбувається за допомогою хімічної реакції полімеризації. В результаті реакції і дифузії виходить монолітне з'єднання.

Завдяки зварюванні виходить монолітне з'єднання, міцність якого перевищує міцність самої труби.

Перед початком роботи переконайтеся, що зварюються частини з поліетилену (ПНД) одного і того ж сорту. Зварювання поліетиленових деталей здійснюється трьома способами, викладеними нижче:

муфтовий спосіб

Для цього методу використовується спеціальний зварювальний апарат - паяльник. Він укомплектований набором насадок. Насадки по діаметру відповідають стандартним розмірам арматури. При муфтової зварюванні труби з ПНД з'єднуються за допомогою фітингів. Зварювані поверхні - це частини фітинга і труби. Фітинги можуть бути різної конфігурації: трійники, куточки, муфти.

Фітинги купувати потрібно завжди з запасом. Це робиться на випадок невдалої зварювання.

Готове з'єднання не повинно мати «напливів» всередині труби. Це знижує пропускну здатність трубопроводу.

Якщо ви виконуєте роботу своїми руками вперше, то можуть трапитися перекоси або невдалі з'єднання. Сварка не відбудуться.

Нагрівання поліетиленових складових виконується контактом з нагрітою зварювальної насадкою. Зварювальний насадка виконана з металу. Конструктивно вона складається з двох згвинчувати частин. Частина насадки, за допомогою якої нагрівається внутрішня поверхня фитинга, називається Дорн. Інша половина, в яку вставляється для нагріву труба, називається гільза. Насадка вставляється в отвір паяльника шляхом свинчивания дорна і гільзи.

Перед тим як зробити монтаж, фітінг і зварювальну насадку готують. Трубу обрізають до потрібного розміру спеціальними ножицями. Перетин зрізу має бути строго перпендикулярним. Поверхні зварювальних поліетиленових частин повинні бути чистими. Поверхні зварювальної насадки теж очищаються від залишків попередньої роботи. Вільні кінці труб закривають пробками, щоб не було додаткового охолодження.

Спочатку нагрівають до зварювальної температури насадку. Про те, що насадка нагрілася, сигналізує індикатор, встановлений на корпусі паяльника. Потім фітінг надягають на Дорн до упору і одночасно труба ПНД вставляється в гільзу теж до упору. Для виконання цих дій слід докласти певних зусиль через різницю в діаметрах. Все потрібно робити акуратно, але швидко.

У процесі зварювання потрібно здійснювати контроль температури нагріву зварювального апарату.

Під час надягання фитинга і введення труби до упору зайвий шар їх поверхонь оплавляется з видавлюванням назовні. В результаті видавлювання на поверхнях поліетиленових деталей утворюється кільцевої валик, який носить назву грат. Важливо в момент досягнення фитингом і трубою упору припинити натискання на деталі. Для контролю досягнення упору можна на трубі відзначити фломастером ризику. Через кілька секунд деталі знімають з насадки і вставляють трубу в фітінг до упору в кільцевої валик. До повного остигання бажано не допускати ударів і інших різких впливів на отриману суцільну деталь.

Якщо надіти фітінг не до кінця, то між торцем труби і внутрішнім упором залишиться простір зі збільшеним внутрішнім діаметром фітинга і з більш тонкою стінкою. Зовні ця вада буде непомітний. Якщо з'єднання здавлювати руками з невиправдано великим зусиллям, то всередині фитинга з'явиться зайвий грат. Він буде створювати додатковий опір потоку води або газу.

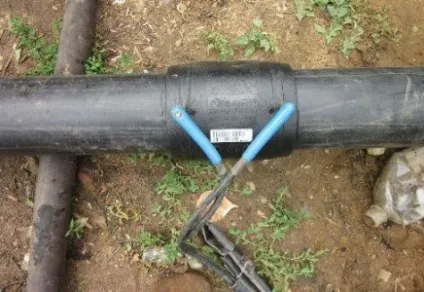

електромуфтовий спосіб

Зварювання поліетиленових труб муфтами потрібно виробляти так, щоб максимально уникнути тепловтрат, для чого слід закрити заглушками їх кінці.

Монтаж поліетиленових труб електромуфтового методом теж робиться своїми руками. Але, крім рук, обов'язково потрібен електрофузіонний зварювальний апарат. Зварювання проводиться поліетиленовим електрозварні фитингом зі своїми особливостями. В цей фітінг вбудовані спеціальні спіралі, що представляють собою нагрівальний елемент. Частина тіла фітинга розплавляється від нагрівання спіралі і з'єднується з пластиком деталей, що з'єднуються. Спіраль залишається назавжди в монолітному з'єднанні. Створюється дуже міцне з'єднання. Цей спосіб відносно дорогий. Такий монтаж використовується частіше при складанні газопроводів.

Трубопровід розрізається на потрібні за розміром частини спеціальним різаком. Зварювальний апарат налаштовують відповідно до інструкції. Зварювані поверхні труб з ПНД і внутрішню поверхню електромуфти очищають від бруду і знежирюють. На труби наносять ризики для контролю глибини введення. Вільні кінці трубопроводу закривають щоб уникнути додаткового охолодження. Труби вводять в електрофітінг до нанесених відміток. Всі разом фіксують нерухомо спеціальним пристосуванням. З'єднують зварювальний апарат з електрофітінгом спеціальними проводами. На апараті натискають кнопку «Старт». Закінчення зварювання відбувається автоматичним відключенням апарату. Всю конструкцію залишають нерухомою до повного охолодження. До використання отриманого з'єднання потрібна витримка не менше 1 години.

стикового спосіб

Зварювання труб ПНД встик своїми руками припускає наявність спеціального обладнання.

При виконанні стикового зварювання особливу увагу приділіть еліпсності труби.

Центратор - пристосування для фіксації і здавлювання труб в осьовому напрямку;
Торцеватели - пристрій з електроприводом для механічної обробки торців труб;
Нагрівальне дзеркало - для нагріву і оплавлення зварюються торців труб, що має вбудований термометр;
Гідравлічний привід - для створення постійного тиску з точним регулюванням процесу зварювання. У пристроях для зварювання труб діаметром менше 160 мм можна використовувати механічний привід;
Для виміру діаметра і товщини стінок трубопроводу знадобиться штангенциркуль.

Труби повинні бути одного діаметра і товщини. Зварювані поверхні обробляються для створення щільного контакту. Після цього торці нагріваються до температури плавлення. Нагрівальне дзеркало видаляється, і торці труб з'єднуються під тиском. Отриманий стик залишають нерухомим до повного охолодження. Монтаж допускається при несумісності осей не більше 10% від розміру товщини стінки трубопроводу.
