Зварювання поліетиленових труб пнд своїми руками

Поліетиленові труби для влаштування системи водопроводу використовуються все частіше завдяки властивостям матеріалу. Основними характеристиками поліетилену є пластичність, міцність, стійкість до агресивних середовищ (для туб з поліетилену низького тиску ПНД) і інертність до перепадів температур. Саме тому напірні поліетиленові елементи придатні для монтажу зовнішньої частини системи водопостачання або газопроводу приватного будинку. А для з'єднання магістралі в єдине ціле використовується зварювання поліетиленових труб.

Як виконується з'єднання трубних елементів з ПЕ (поліетилену) своїми руками, розбираємо в матеріалі нижче.

Типи з'єднань труб з ПЕ

Зварювання поліетиленових труб пнд своїми руками

Поліетиленові труби можна з'єднувати в єдину магістраль за допомогою різних способів

Поліетиленові труби можна з'єднувати в єдину магістраль за допомогою різних способів. При цьому кожен з них придатний для конкретних умов.

Так, стикування туб з ПНД за допомогою фітингів і муфт (розтрубна зварка) використовується в основному для пристрою внутрішньої частини системи водопроводу в будинку.
Монтаж трубопроводу своїми руками за допомогою стикового зварювання. Цей спосіб використовується для монтажу протяжного ділянки комунікації зовнішнього призначення. При цьому труби можна укладати і по поверхні грунту, і в траншею з подальшим закриттям їх грунтом.

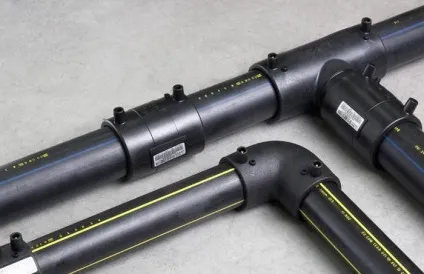

Електромуфтове зварювання. Цей спосіб з'єднання туб з ПНД виробляють за допомогою спеціальних пластикових муфт з вбудованими в них спіральними елементами, які нагріваються в результаті подачі струму до неї.

Розглянемо докладніше кожен із способів.

Сварка в розтруб (муфтова)

З'єднання труб за допомогою муфт і фітингів показано для труб з ПНД діаметром до 63 мм

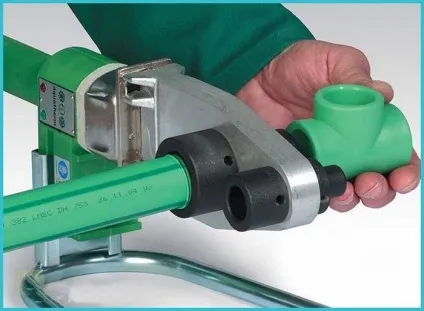

З'єднання труб за допомогою муфт і фітингів показано для труб з ПНД діаметром до 63 мм. Для цих цілей використовують ручний побутовий паяльник (зварювальний апарат). Туби ПЕ більшого діаметру зварюють за допомогою механічного апарату промислового.

Важливо: перед виконанням розтрубної зварки необхідно запастися необхідною кількістю фітингів плюс невеликий запас на випадок шлюбу в роботі.

Для проведення розтрубної зварки крім паяльника потрібно підготувати труборіз і рулетку.

Роботу зі зварювання ПНД туб виконують таким чином:

Зварювальний апарат встановлюють на платформу і надійно закріплюють його. На нагрівальну поверхню кріплять насадки потрібного діаметра за допомогою спеціального ключа. Зварювальний апарат встановлюють на потрібну температуру. Для труб з ПЕ (поліетилену) вона повинна бути 220-230 градусів.
Підготовлені до зварювання деталі надягають на насадки і утримують до якісного прогрівання пластику. Як правило, це 5-7 секунд.
Після того як деталі прогрілися, необхідно не поспішаючи, але до упору з'єднати два елементи і утримувати їх в такому стані не менше 10 секунд, щоб фітінг і труба не змінили свого звареного положення.
Після таких маніпуляцій внутрішній просвіт труби залишається не візьмеш і герметичним, а полімер, оброблений зварювальним апаратом, утворює єдине ціле.

Важливо: слід уникати надмірного перегріву труб. Інакше при з'єднанні двох елементів пластик просто складеться в гармошку, що порушить і внутрішній просвіт труб, і якість з'єднання.

Порада: після виконання кожної процедури зварювання потрібно обов'язково зчищати плавлений полімер з тефлоновим поверхні насадок. Інакше він буде заважати наступного процесу зварювання. Причому знімати пластик потрібно виключно дерев'яним шпателем. Так можна зберегти тефлон цілим і неушкодженим. Прибирати пластик в холодному вигляді і металевими предметами заборонено.

стикова зварювання

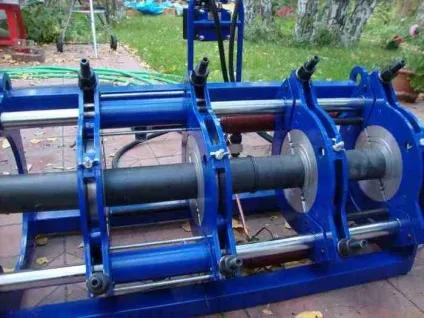

Стикового зварювання виконують за допомогою спеціального обладнання з механічним або гідравлічним приводом

Зварювати труби ПНД своїми руками можна і встик. Стикового зварювання виконують за допомогою спеціального обладнання з механічним або гідравлічним приводом. Такий зварювальний апарат дозволить зістикувати два елементи туб до повного і щільного з'єднання. Найбільшим попитом серед апаратами вважаються ті, які мають програмне керування. Подібне обладнання відрізняється повною автоматизацією і можливістю контролювати процес зварювання без втручання оператора в плані фізичних зусиль.

Перед виконанням робіт своїми руками слід відібрати труби ПНД з єдиними технічними характеристиками. Бажано зварювати туби навіть з однієї партії. Оскільки тут з'єднання полімеру відбувається на молекулярному рівні, то такий підхід дозволить зробити зварювальний шов більш герметичним і надійним.

Важливо: для стикового зварювання придатні туби, товщина стінок яких не менше 5 мм, а діаметр перевищує 50 мм.

Принцип стикового зварювання полягає в нагріванні кінців труби на спеціальній пластині. Після плавлення ПЕ пластину між кінцями двох труб, що зварюються забирається і відбувається механічне стиснення елементів до повного перемішування і споювання полімеру. Після чого трубах потрібно дати повністю охолонути.

Важливо: при розмітці туб і їх різанні варто брати до уваги технічне зменшення довжини труби після зварювання. Для того щоб правильно вирахувати коефіцієнт скорочення довжини, можна скористатися даними нижче:

Так, для труб перетином 20 мм довжина плавлення (глибина зварювання) складе 14,5 мм;
Елементи 25 мм - 16 мм;
Для туб діаметром 32 мм - 18 мм;
Для туб перетином 40 мм - 20 мм;
Труби з діаметром 50 мм - 23 мм.

Сварка Електромуфтове

Такий спосіб зварювання застосуємо для з'єднання туб з різною товщиною стінок, з різними діаметрами або для монтажу систем каналізації

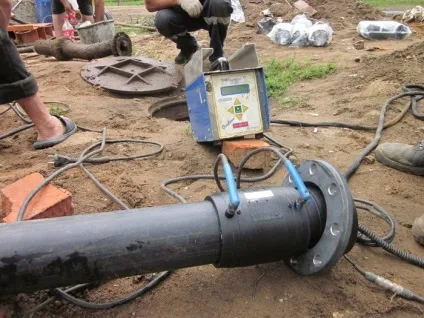

Зварювання поліетиленових труб електромуфтового способом використовується в тому випадку, якщо магістраль монтується в обмеженому просторі, де майстер не має можливості пересуватися вільно. Крім того такий спосіб зварювання застосуємо для з'єднання туб з різною товщиною стінок, з різними діаметрами або для монтажу систем каналізації.

Електромуфтове зварювання поліетиленових труб вважається найдорожчою, але при цьому з'єднання, отримані таким способом, придатні для експлуатації при тиску 16 атм. Робота зі стикування туб таким методом виконується з використанням спеціальних муфт, в конструкції яких є нагрівальний спіральний елемент.

Сварка виконується таким чином:

В першу чергу готують всі необхідні відрізи труб з їх обов'язковим знежиренням і очищенням від бруду, пилу. Таким же чином обробляють і внутрішню частину електромуфти. Бажано в цих цілях використовувати спеціальні серветки, просочені спиртовим летючим речовиною.
Кінці труб, що зварюються слід звільнити від виробничої окису методом механічної зачистки. При цьому ті ж кінці слід рівно обрізати, щоб з'єднання було максимально щільним і запобігало протікання пластика всередину туб.
Труби поміщають в позиционер і надягають на стик електромуфти. Кінці труб з протилежного боку магістралі на момент виконання зварювання своїми руками слід закрити, щоб уникнути тепловтрат.
До висновків одягненою електромуфти підводять електричний струм і доводять процес до плавлення ПЕ-труби і якісного її сполуки.

Важливо: зварена таким чином ПНД труба повинна залишатися нерухомою до повного охолодження. Інакше є ризик порушити геометрію зварного шва.

Контролюємо якість робіт

Зварювання поліетиленових труб - справа хоч і не складна, все ж вимагає ретельного контролю над якістю зварного шва

Зварювання поліетиленових труб - справа хоч і не складна, все ж вимагає ретельного контролю над якістю зварного шва. Оскільки полімер має підвищену в'язкість при плавленні, то і шов може вийти не завжди рівним. Тому при виконанні робіт слід уважно оглядати результати:

Отриманий зварений шов повинен бути приблизно рівним. Виключається надмірна запалість або випусклость шва.
Сам шов не повинен критично зміщуватися щодо рівня магістралі в цілому. Зсув всередину (прогин) допустимо в межах 10% від товщини стінок свариваемой туби. Опуклість допускається в межах 2,5 мм для труби зі стінками 5 мм. Для товщини стінок туби 6-20 мм допускається товщина опуклості в межах 5 мм.
