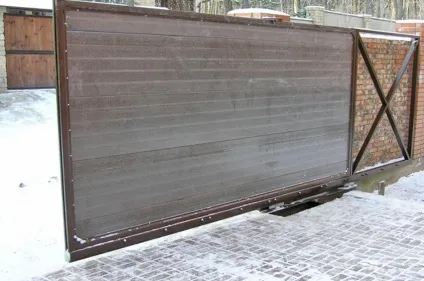

Зсувні ворота своїми руками в кресленнях і відео як самому зробити ремонт і монтаж саморобних

Значну частину витрат при придбанні воріт займає саме їх монтаж - то, що, по суті, кожен може зробити сам, було б тільки трохи бажання розібратися в кресленнях. Якщо ви не з ледачого десятка і хочете дізнатися, як поставити зсувні ворота самостійно, вам необхідно мати на увазі кілька особливостей такого типу монтажу, знання яких значно спростить вам роботу.

Роботу неможливо почати, коли немає складових самих воріт, тому першим і дуже відповідальним кроком є ​​підбір комплектуючих. При їх виборі слід орієнтуватися на наступні характеристики:

• ширина отвору;
• висота;
• матеріал полотна;
• наявність / відсутність автоматики;
• наявність / відсутність хвіртки.

Розміри отвору особливо важливі при виборі одного з найголовніших елементів - направляючої, оскільки вона повинна вільно розміщуватися по всій ширині, в той же час не залишаючи дірок. Якщо ви хочете зробити своїми руками зсувні ворота, зверніть увагу і на їх загальна вага, зокрема, вага полотна: щоб воно не прогинається і було чітко зафіксовано, потрібні досить надійні фіксатори, уловлювачі і ролики.

Наступним важливим етапом в монтажі зсувних воріт є спорудження рами, на яку згодом і накладається полотно зі сталевих профілів або бляшаного настилу. Зазвичай збірка рами включає в себе процес зварювання безпосередньо металевих труб, які стають каркасом, а також додавання деяких комплектуючих елементів, з якими рама повинні бути пов'язана. При зварюванні зверніть увагу на положення труб відносно один одного. Найкраще спочатку прокреслити його на кресленні, і тільки потім послідовно приступати до зварювання, адже навіть легка кривизна відбитися на стійкості полотна воріт.

Готуємо проріз до установки загородження

Маючи раму і матеріали, з яких будуть зібрані саморобні зсувні ворота, необхідно зайнятися роботою над прорізом, оскільки для монтування будь-якої конструкції необхідні фундамент і стовпи, на які буде спиратися металева рама. Для заливки фундаменту потрібно виконати кілька етапів:

• розмітити яму;
• викопати з неї грунт;
• встановити закладений елемент, зроблений з швелера і арматури. З цією деталлю встановлюються і опорні стовпи;
• в разі якщо ви хочете поставити автоматизовані зсувні ворота своїми руками, необхідно покласти електропроводку;
• залити укладені елементи бетоном так, щоб він не повністю їх закривав. Застигання відбувається протягом 5-10 днів (залежить від погоди).

Слід пам'ятати, що розташування деталей в грунті повинно бути під лінією руху полотна воріт. Окремі питання виникають і щодо системи автоматики, оскільки установка електропроводки відразу тягне за собою безліч питань з приводу інших деталей системи: фотоелементів, замкового вимикача, самого приводу тощо.

Після підготовки фундаменту ми можемо приступати до роботи безпосередньо над каркасом і системою роликів. На цьому етапі важливо правильно визначити розташування роликових опор щодо закладного елемента, закріпленого в фундаменті. Визначивши їх місце, ви зможете розташувати роликові візки на направляючої і встановити на них каркас, після чого необхідно буде зрушити опори до дотичним, а ворота поставити паралельно лінії руху. Потім, знявши всі деталі, ви приварюють до закладних елементу регулювальні майданчики, встановлюєте роликові опори і, врешті-решт, встановлюєте каркас і закріплюєте його за допомогою гайкового ключа.

Для тих, хто зважився на установку автоматичної системи, важливим буде приведення в порядок всіх її компонентів. Початок вже було покладено разом з фундаментом: ми провели електропроводку. Наступний крок - це кріплення зубчастої рейки, яка необхідна для переміщення полотна воріт електроприводом. Ця деталь зазвичай продається разом з автоматикою і, в цілому, не викликає проблем в установці. Підключення всіх елементів до електромережі повинно відбуватися не раніше висихання фундаменту. Перш ніж підключати до системи ворота, переконайтеся, що вона працює. Варто також замислитися про таке розміщення конструктивних елементів автоматичної системи, які ми вже згадували вище, яке дозволило б здійснювати ремонт зсувних воріт в разі необхідності максимально швидко і зручно.

Завершальна стадія монтажу

На останньому етапі проводиться робота з верхньою частиною воріт: установка кронштейнів, закріплення уловлювачів як зверху, так і знизу. Не забудьте про кінцеві ролики і заглушки, які встановлюються на напрямну. Звичайно ж, важливим етапом стає і обшивка каркаса профнастилом, сендвіч-панеллю або металевим парканом. Якщо ви працюєте з профнастилом, ви можете як нарізати його самі, так і отримати в уже готовому для монтажу вигляді. При установці зсувних воріт своїми руками полотно склепуваної або прикручується саморізами.
