Зручні дрібниці coreldraw

Софія Скриліна, викладач інформаційних технологій Академії професійної освіти (Санкт-Петербург)

масштабування наконечника

При малюванні графіків, схем або географічних карт розмір наконечника на стрілках, пропонований CorelDRAW за замовчуванням, не завжди нас влаштовує. У будь-який момент стандартний розмір наконечника можна зменшити або збільшити в діалоговому вікні Outline Pen (Перо абрису). Припустимо, ми намалювали лінію, встановили товщину 4 мм і вибрали другий наконечник Arrowhead 2 (Наконечник 2). Тепер нам потрібно зменшити наконечник без зменшення товщини лінії.

Для цього відкриємо діалогове вікно Outline Pen подвійним клацанням по значку абрису в рядку стану або клавішею F12 (рис. 1).

Мал. 1. Діалогове вікно Outline Pen. Червоною стрілкою позначений значок абрису, подвійне клацання по якому відкриває дане діалогове вікно

Мал. 2. Зменшення розмірів наконечника в діалоговому вікні Outline Pen

Розкриємо список Options (Параметри), що знаходиться під зразком наконечника, і виберемо команду Attributes (Атрибути). У вікні, зменшимо довжину або ширину наконечника (рис. 2).

Початковий і масштабувати наконечники представлені на рис. 3.

Мал. 3. Початковий наконечник зверху, зменшений знизу

Інструмент B-Spline

Для малювання ідеально гладких кривих можна використовувати не тільки звичні інструменти, такі як Bezier (Безьє) або Pen (Перо), але і з'явився у версії X5 інструмент BSpline. який знаходиться в одній групі з цими інструментами. Малювати криві інструментом BSpline значно простіше, особливо початківцю. На кривих немає вузлів і напрямних ліній. Створювана крива полягає в оболонку, за допомогою вузлів якої відбувається редагування кривої (рис. 4).

Мал. 4. Малювання кривої інструментом B-Spline

Малюючи криву цим інструментом, необхідно виконувати клацання мишею, а не перетягування, як при роботі з інструментами Bezier (Безьє) або Pen (Перо). У момент клацання за межами шляху з'являються пунктирні відрізки з керуючими вузлами. Завершується малювання подвійним клацанням або клацанням по початковій точці. Малювання можливо в двох режимах: плаваюча керуюча точка (дає плавну криву) і закріплена керуюча точка (дає ламану лінію). Ці режими можна призначити як під час малювання, так і після створення кривої, під час її редагування.

Якщо потрібно перемикати режими під час малювання, просто змініть розкладку клавіатури: англійська - плаваюча точка, російська - закріплена. Редагування кривої можна виконати інструментом Shape (Форма): змінити тип вузла, додати / видалити вузол, використовуючи відповідні кнопки на панелі атрибутів (рис. 5), змінити кривизну сегментів шляхом перетягування керуючих вузлів.

Мал. 5. Редагування кривої інструментом Shape

Можливо також додати і видалити вузол з допомогою миші, не вдаючись до кнопок: подвійне клацання по вже наявному вузлу видаляє його, а подвійне клацання по відрізку оболонки додає новий вузол. На рис. 6 візерунок на кришці столу виконаний інструментом BSpline.

Якщо потрібно перейти до редагування шляху за допомогою напрямних ліній, ви в будь-який момент можете перетворити його в криву комбінацією клавіш Ctrl + Q або командою Arrange (Упорядкувати) -> Convert to Curves (Перетворити в криву).

Мал. 6. Приклад використання інструменту B-Spline для малювання візерунка на кришці столу

команда Pixels

Команда Pixels (Пікселі) в меню View (Вид) може бути корисна Вебдизайнер. Ця команда показує намальовані об'єкти так, як вони будуть виглядати на вебсторінці розроблюваного сайту. На рис. 7 наведено приклад кнопки в звичайному вигляді і піксельному.

Мал. 7. Кнопка в звичайному вигляді (зверху) і на рівні пікселів

палітра документа

Палітра документа з'явилася у версії X5. Вона містить всі кольори, які використовувалися при створенні проекту (рис. 8). Якщо вона не відображається на екрані, виконайте команду Window (Вікно) -> Color Palettes (Кольорові палітри) -> Document Palette (Палітра документа). Палітра знаходиться в нижній частині екрана.

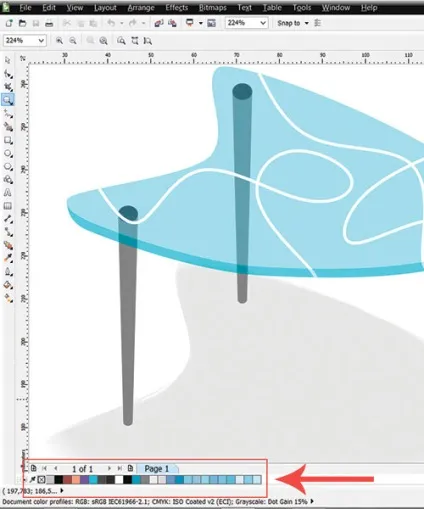

Мал. 8. Палітра документа

Можна додати в неї колір, просто перетягнувши його з палітри Default Palette (знаходиться праворуч). Крім того, можна додати в палітру зразок кольору з будь-якої точки робочої області, використовуючи розташовану на палітрі піпетку.

Кольори з палітри можуть бути видалені, а сама палітра - збережена. Ці та інші операції передбачені в меню палітри, яке відкривається клацанням по кнопці з трикутником (рис. 9).

Мал. 9. Відкриття меню палітри

Сумісність з додатками Adobe

У документ CorelDRAW можна легко імпортувати і експортувати документи формату PSD, AI і PDF. На рис. 10 в документ CorelDRAW імпортовано зображення у форматі PSD, що складається з трьох шарів. Зліва на цьому малюнку представлена палітра шарів програми Photoshop. Програма CorelDRAW не тільки відображає ці шари, але і дозволяє їх редагувати, а також помістити векторні об'єкти, наприклад текст, між растровими шарами Photoshop.

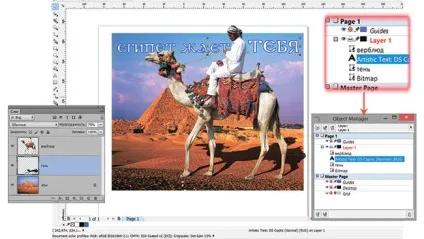

Мал. 10. Робота з шарами Photoshop в додатку CorelDRAW: зліва - палітра шарів Photoshop, праворуч - вікно диспетчера об'єктів CorelDRAW

Щоб зберегти можливість редагування шарів імпортованого зображення, виконайте наступні дії:

для імпорту зображення виконайте команду File (Файл) -> Імпорт (Import);
для відображення на екрані вікна диспетчера об'єктів виберіть команду Tools (Інструменти) -> Object Manager (Диспетчер об'єктів);
для можливості редагування кожного шару, незалежно від інших, клацніть правою кнопкою миші по імені імпортованого файлу у вікні диспетчера і з контекстного меню виберіть команду Ungroup All (Скасувати угруповання повністю);
для зміни порядку об'єктів щодо один одного просто перетягуйте рядки з їх іменами у вікні диспетчера точно так же, як ви це робите з шарами в Photoshop.

Щоб створений в CorelDRAW документ можна було відкрити і редагувати в Photoshop, необхідно провести процедуру експорту в формат PSD. Якщо потрібно, щоб Photoshop «побачив» шари експортованого документа, необхідно виконати наступне:

розмістити об'єкти на різних шарах документа CorelDRAW (рис. 11);
у вікні експорту, яке відкривається командою File (Файл) -> Export (Експорт), вибрати колірну модель RGB і встановити всі прапорці в області Options (Властивості) - рис. 12.

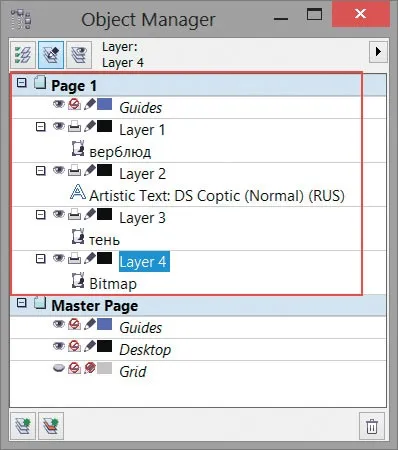

Мал. 11. Всі об'єкти колажу розміщені на різних шарах документа CorelDRAW

Мал. 12. Вікно експорту

Все сказане справедливо і для додатка Illustrator: програма CorelDRAW зберігає шари і їх порядок.
