Зробити своїми руками підставку для паяльника не складно - дізнайтесь, як

Головний інструмент домашнього радіоаматора - паяльник. На відміну від інших приладів, його не можна просто покласти на стіл (верстак) під час роботи. Чому? Правильно! Він гарячий. Стало бути, вам знадобиться спеціальна підставка.

У продажу є маса різноманітних пристосувань, від простого власника до цілого комплексу, іменованого паяльною станцією.

У більшості випадків, паяльник потрібен для виконання термінових ремонтних робіт. Якщо ви не професійний «самоделкин» - інструмент зазвичай припадає пилом в ящику на балконі, з'являючись на світ один-два рази на рік. У таких випадках багато хто використовує в якості підставки перший-ліпший предмет.

Однак, якщо докласти зовсім небагато зусиль, підставка для паяльника, виконана своїми руками буде виглядати не гірше фабричної. Особливо якщо ви регулярно робіть електронних схем.

Необхідний мінімум для підставки

1. Стійку основу. Виконується з матеріалу, погано проводить тепло, або оснащується ніжками
2. Опори для паяльника
3. Ємність для каніфолі (флюсу).

Додаткові опції"

1. Майданчик для лудіння
2. Ємність для припою
3. Пристосування для очищення жала
4. регулятор потужності (може бути двох видів: плавне регулювання, або ступеневу обмеження на час перерви в роботі).

Гортаючи старі журнали

У старих журналах «Радіо» можна знайти креслення, як зробити підставку з економним перемикачем навантаження.

Конструкція проста, але зручна і ефективна. Якщо не хочеться проблем з контактами - робимо просту функціональну підставку. Знову ж з досвіду радянських радіоаматорів.

• Беремо шматок фанери або ДСП від старих меблів. Вирізаємо прямокутник, обробляємо

З шматка оцинковки вирізаємо заготовку розміром з долоню, для опори типу «ластівчин хвіст»

Згинаємо пластину, отримуємо готовий елемент. До слова - таку деталь вже можна використовувати, як примітивну підставку

Для утримання котушки з припоєм, укручуємо в основу сталеву шпильку

Третім елементом є універсальне коритце. Можна використовувати як стіл для лудіння або сховище для каніфолі. На цьому конструкція готова.

Третя рука - працюйте з комфортом

Під час пайки у висячому положенні, виникає необхідність утримувати дві деталі і паяльник одночасно. Звідси з'явився термін «третя рука». У наступному огляді саморобна підставка з таким пристосуванням.
Матеріали і інструменти, які знадобляться для виготовлення, зображені на фото:

Деталі фабричного виконання - затискачі типу «крокодил», декоративні свічки (точніше стаканчики від них), гнучка ніжка від старого міні світильника і пружина держатель. Донором стала китайська підставка для паяльника з лупою.

Хоча виготовити таку спіраль можна своїми руками, намотавши сталевий дріт на трубу або ручку викрутки. Решта заготовки також замінні, саморобка умовно безкоштовна, з підручного мотлоху.
Коронкою для гіпсокартону фрезеруя виїмки для стаканчиків від свічок. Дві ніші для каніфолі й зварювання, і одна ніша для чищення сукна.

У зручний місце (не по центру) монтуємо спіральний держатель для паяльника. Практика показала, що така схема зручніше, ніж класична ріжкова підставка під паяльник. Електроприлад вставляється одним рухом, без побоювань, що він впаде на стіл.

Встановлюємо в підготовлені ніші алюмінієві стаканчики, зрізаємо краю врівень з дошкою. Використання тонкостінних ємностей виправдовує себе при роботі з малопотужними паяльниками. Чим менше металу - тим нижче теплоємність. Товсті стінки стаканчика з припоєм можуть остудити маленьке жало паяльника при торканні. А тонка алюмінієва фольга, оточена деревом, навпаки тепло зберігає.

Обжимаємо «крокодили» на гнучкій штанзі, і закріплюємо «третю руку» на підставці. Є конструкції зі збільшувальним склом. Досвід роботи показує, що підставка для паяльника, на якій встановлені затискачі і лупа, незручна в роботі.

оптимальні варіанти

• лупа об'єднується з «третьої рукою», паяльник окремо
• «Третя рука» на підставці з паяльником, лупа на окремому постаменті (наш варіант).

Бракує лише можливості змінювати температурні режими роботи. Це особливо актуально при монтажі світлодіодів.

Підставка і регулятор потужності для паяльника

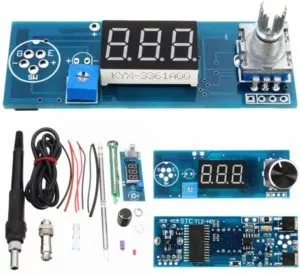

Найпростіший і відносно доступний варіант, це придбання китайського комплекту паяльної станції. Збирати подібний KIT ви будете самостійно, тому віднесемо його до саморобкам.

Його можна зібрати в корпусі підставки або у вигляді окремого пристрою. Зручність даної конструкції незаперечно, але ми розглядаємо найменш витратні варіанти. Паяльник на 220 вольт є майже в кожному будинку, залишається зібрати регулятор потужності.

Важливо! Димери для ламп розжарювання можна використовувати, з урахуванням потужності паяльника.

Але їх знову ж доведеться купувати. Розглянемо нескладну схему саморобного регулятора потужністю до 200 Вт.

Можна використовувати автотрансформатор, але це громіздке пристрій з низьким ККД. Залишимо подібні "девайси" для музею радіотехніки. Наша схема на сімісторов мініатюрна і економічна.

Знадобляться такі елементи

1. змінний резистор (регулятор напруги) R1 номіналом до 500 Ом
2. друга частина подільника - постійний резистор R2 номіналом 4,7 кОм
3. С1 - конденсатор змінного струму 0,1 мкФ
4. VD1 - діод типу 1N4148
5. LED елемент VD-2 для індикації харчування
6. динистор серії DB3 (на схемі - VD3)
7. основний елемент - симистор BTA06-600, позначений як VD4.

Схема забезпечує тривалу роботу з навантаженням 200-300 Вт. Допускається короткочасне навантаження до 500 Вт.

Креслення монтажної плати для самостійного травлення:

Акуратно збираємо плату, ретельно пропаівая ніжки деталей. При обриві контакту можна отримати на виході неконтрольовані стрибки напруги.

Схема компактна, її можна легко вмістити на підставці для паяльника. При потужності до 100 Вт, охолодження симистора не потрібно. Брі більшого навантаження - на корпус кріпиться невеликий радіатор.
