Зняття, установка, заміна панелі приладів (торпеди) лада гранта ваз 2190

Для зняття, установки, заміни панелі приладів (торпеди) на автомобілі Лада Гранта ВАЗ 2190 вам будуть потрібні: торцеві головки «на 13», «на 24», викрутки з плоским і хрестоподібним лезом, маркер.
В даному підрозділі описані зняття і установка декоративної панелі приладів.
Для зняття каркаса панелі приладів необхідно від'єднати від блоків систем і сполучних роз'ємів значна кількість колодок джгутів проводів, що вимагає від виконавця високої кваліфікації. Якщо ви не маєте достатніх навичок подібних робіт, при необхідності зняття каркаса панелі приладів (торпеди) зверніться в спеціалізований автомобільний сервісний центр.
1. Відключіть провід від клеми «мінус» акумулятора.

2. Зніміть патрон прикурювача і від'єднайте від нього роз'єм джгута проводів (див. «Заміна прикурювача»).

3. Зніміть головний пристрій аудіосистеми і від'єднайте від нього наконечник кабелю антени та роз'єми джгутів проводів.

4. Зніміть центральну накладку консолі панелі приладів (див. «Зняття і установка центральної накладки консолі панелі приладів»).

5. Зніміть кришку речового ящика (бардачка).

6. Виверніть гвинти кріплення і зніміть внутрішній щиток речового ящика (бардачка).

7. Зніміть накладки облицювання передніх стійок (див. «Зняття і установка накладок облицювання передніх стійок кузова»).

8. Зніміть облицювання тунелю статі (див. «Зняття, установка, заміна облицювання тунелю статі»).

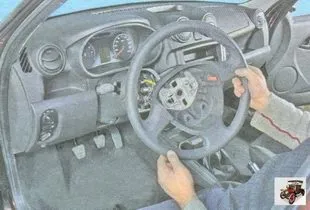

9. Зніміть рульове колесо (див. «Зняття і установка рульового колеса (керма)»), попередньо встановивши кермо в положення, відповідне прямолінійного руху автомобіля.

10. Зніміть пластмасову кришку блоку запобіжників.

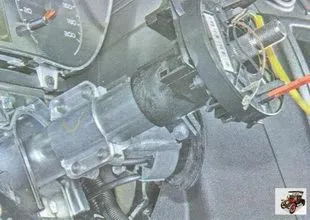

11. Зніміть кожух рульової колонки (див. «Зняття і установка кожуха рульової колонки») і підрульові перемикачі (див. «Заміна підрульових перемикачів»).

12. Зніміть блок управління зовнішнім освітленням (див. «Зняття і установка блоку управління зовнішнім освітленням»).

13. Зніміть регулятор гидрокорректора світла фар (див. «Зняття і установка гидрокорректора світла фар»).

14. Від'єднайте роз'єми джгутів проводів і зніміть комбінацію приладів (див. «Зняття і установка комбінації (панелі) приладів»).

15. Виверніть чотири гвинти кріплення блоку управління заслінками повітропроводів до панелі приладів.

16. Виверніть вісімнадцять гвинтів (рис. 11.13) кріплення декоративної панелі до каркаса.
17. Відведіть декоративну панель від каркаса, наскільки дозволяють закріплені на її внутрішній стороні повітроводи.

18. Акуратно просуньте руку під панель приладів і викруткою з довгим хрестоподібним лезом виверніть два гвинта 1 (рис. 11.14) (по одному з кожного боку) кріплення до декоративної панелі повітропроводів передніх бокових стекол. Виведіть кінці повітропроводів з патрубків сопел 2, після чого вийміть внутрішні кінці повітропроводів з патрубків корпусу обігрівача.
19. Потягніть панель приладів на себе і, відгинаючи повітропровід 4 лобового скла, переведіть його через короб 2 (див. Рис. 12.1) подачі повітря в центральні дефлектори на корпусі отопітеля. Зніміть декоративну панель приладів (торпеду).

20. Для того щоб в подальшому було легше встановити на місце декоративну панель (торпеду), виверніть два гвинти 3 (див. Рис. 11.14).

21. і зніміть повітропровід 4 вітрового скла.

22. Зніміть з кронштейнів торпеди дві гайки-скоби.

23. і переставте їх на кронштейни воздуховода - це дозволить встановити торпеду на місце без воздуховода, а повітропровід закріпити на панелі вже після її установки, ввернувши гвинти з боку салону.
24. Встановіть на автомобіль Лада Гранта ВАЗ 2190 декоративну панель приладів (торпеду) в порядку, зворотному зняттю, з огляду на таке:
- до установки декоративної панелі приладів надіньте на вікно корпусу обігрівача повітропровід лобового скла;

- після установки декоративної панелі приладів заведіть кронштейни воздуховода на місце (для наочності ця і наступна робота показані на знятої торпеді).

. і вверніть гвинти кріплення з боку салону.

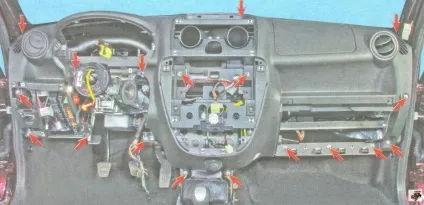

Мал. 11.13. Розташування гвинтів кріплення декоративну панель приладів (торпеди) Лада Гранта ВАЗ 2190

Мал. 11.14. Декоративна панель приладів (торпеда) Лада Гранта ВАЗ 2190 (вид з внутрішньої сторони):
1 - гвинт кріплення воздуховода переднього бокового скла; 2 - бічне сопло панелі приладів; 3 - гвинт кріплення воздуховода вітрового скла; 4 - повітропровід вітрового скла
