Зняття, розбирання та встановлення панелі приладів на nissan almera classic

Деталі й витратні матеріали:

• масляний фільтр
• Моторне масло
• ганчір'я

Вам будуть потрібні: ключ «на 10», торцева головка «на 12», викрутки з плоским і хрестоподібним лезом.
Для зняття і розбирання декоративної панелі приладів виконайте наступні операції.
1. Відключіть провід від клеми «мінус» акумуляторної батареї.

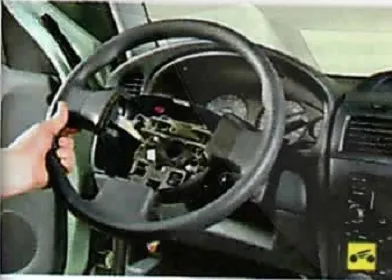

2. Зніміть рульове колесо (див. «Зняття« установка рульового колеса »)

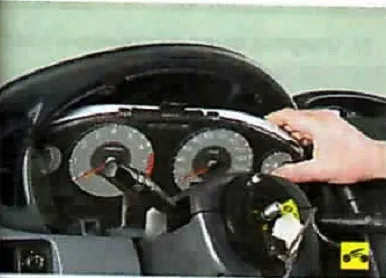

3. Зніміть комбінацію приладів (див. «Зняття і установка комбінації приладів»)
4. Зніміть кожухи рульової колонки (див. «Зняття і установка кожухів рульової колонки»)
5. Зніміть підрульові перемикачі в зборі з з'єднувачем (див. «Заміна підрульових перемикачів»).

6. Зніміть блок управління зовнішніми дзеркалами і електрокоректором фар (див. «Заміна блоків управління зовнішніми дзеркалами і електрокоректором фар»).
7. Зніміть речовий ящик (див. «Зняття і установка речового ящика»).

8. Виверніть два гвинти кріплення корпусу і два гвинти кріплення петлі засувки речового ящика.

9. Зніміть петлю засувки.

10. і корпус речового ящика.

11. Виверніть два гвинти кріплення щитка панелі приладів з боку пасажира.

12. і зніміть щиток.

13. Зніміть подушку безпеки переднього пасажира (див. «Зняття і установка подушки безпеки переднього пасажира»).

14. Виверніть два гвинти кріплення нижньої накладки консолі панелі приладів.

15. Відведіть накладку від панелі приладів

16. Від'єднайте колодку джгута проводів від роз'єму патрона прикурювача і зніміть нижню накладку панелі приладів.

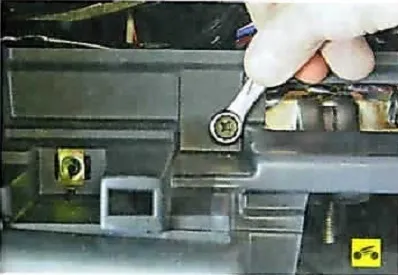

17. Виверніть чотири гвинти кріплення кронштейна аудіосистеми і блоку управління системою опалення (кондиціонування) і вентиляції.

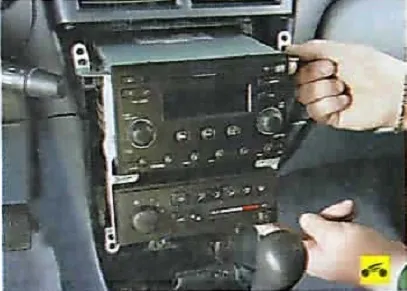

18. Вийміть з панелі приладів аудіосистему і блок управління системою опалення (кондиціонування) і вентиляції в зборі з кронштейном.

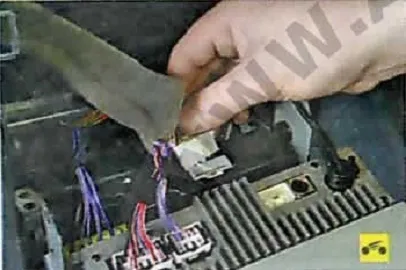

19. Натискаючи на фіксатори, від'єднайте колодки джгута проводів від роз'ємів аудіосистеми і блоку управління системою опалення (кондиціонування). Від'єднайте провід антени від роз'єму аудіосистеми.

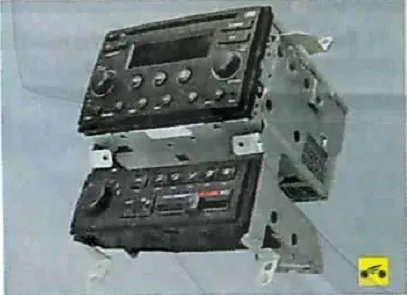

20. і зніміть аудіосистему і блок управління системою опалення (кондиціонування) в зборі з кронштейном.

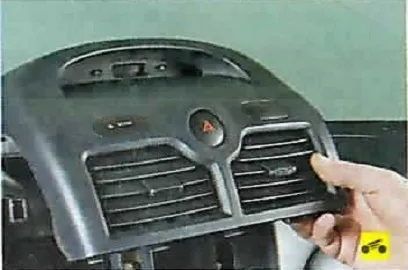

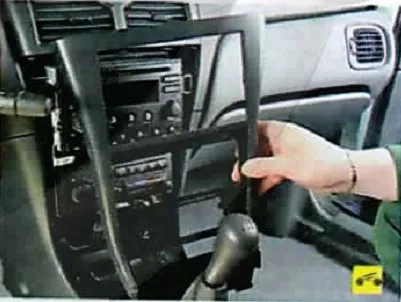

21. Потягніть на себе верхню накладку консолі панелі приладів і, долаючи зусилля фіксаторів, від'єднайте накладку від панелі приладів.

22. Натискаючи на фіксатори, від'єднайте колодки джгута проводів від роз'ємів вимикача аварійної сигналізації і вимикача блокування замків дверей.

23. Натисніть на фіксатор, від'єднайте колодку джгута проводів від роз'єму годин і зніміть верхню накладку консолі панелі приладів
24. Зніміть облицювання тунелю статі (див «Зняття і установка облицювання тунелю статі»).

25. Виверніть зліва і справа по одному гвинту кріплення облицювання консолі панелі приладів.

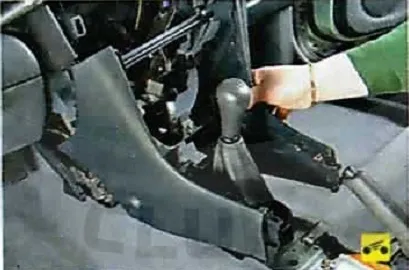

26. і зніміть облицювання.

27. Зніміть ящик для дрібних речей.

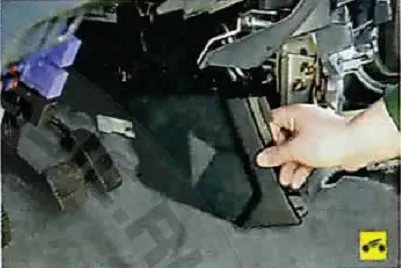

28. Виверніть два гвинти кріплення і зніміть накладку панелі приладів, розташовану під рульовою колонкою.

29. Виверніть гвинти кріплення щитків консолі панелі приладів.

30. і зніміть щитки.

31. Зніміть облицювання правої передньої стійки кузова (див. «Зняття і установка облицювання салону»).

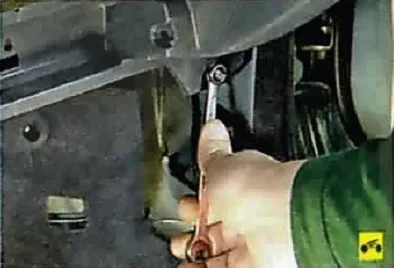

32. Відверніть гайку правого нижнього кріплення панелі приладів.

33. Зніміть облицювання лівої передньої стійки кузова (див. «Зняття і установка облицювання салону») і відверніть гайку лівого нижнього кріплення панелі приладів.

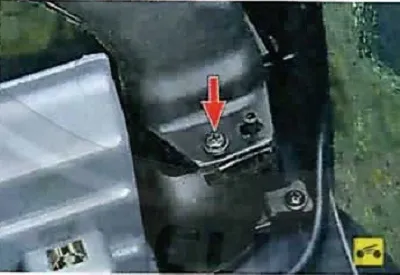

34. Виверніть болт кріплення панелі приладів, розташований за комбінацією приладів

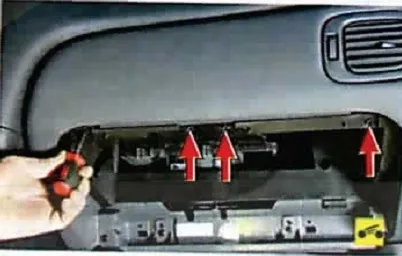

35. Виверніть два болта верхнього кріплення панелі приладів.

Так розташовані болти верхнього кріплення панелі приладів.

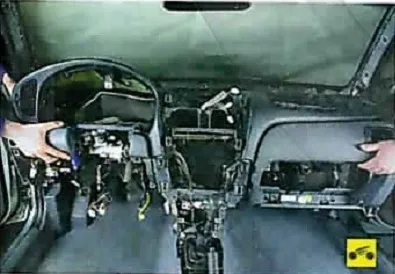

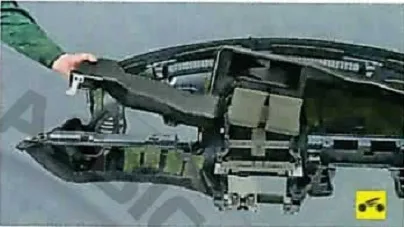

36. і зніміть панель приладів

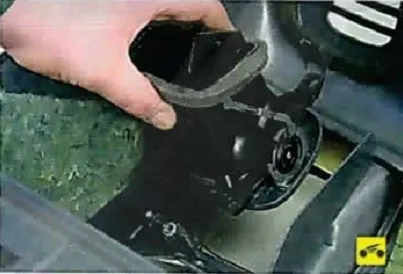

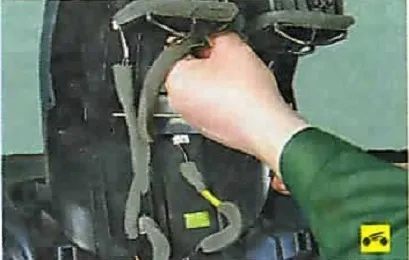

37. Зніміть кутові повітроводи обдування бічних стекол.

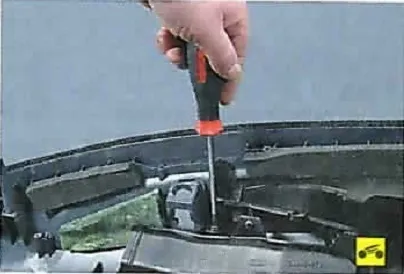

38. Виверніть три гвинти кріплення воздуховода обдування вітрового і бічних стекол ..

Так розташовані гвинти кріплення до панелі приладів воздуховода обдування вітрового і бічних стекол.

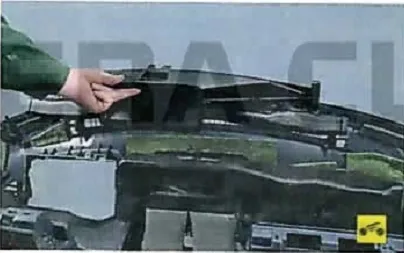

39. а потім зніміть повітропровід

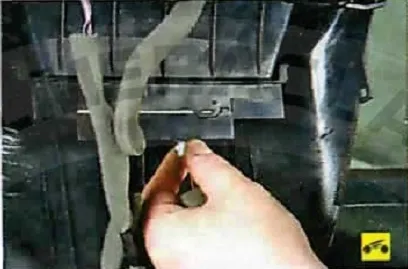

40. Виверніть гвинт кріплення воздуховода центральних і бічних дефлекторів до лівого бічного дефлектори.

41. два гвинти кріплення воздуховода до панелі приладів з правого боку.

42. гвинт центрального кріплення.

43. і зніміть повітропровід з панелі приладів.

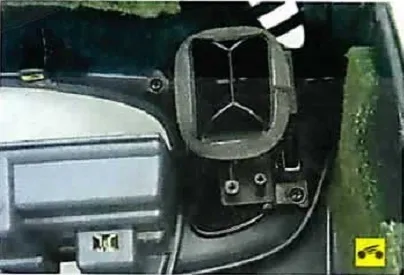

44. Виверніть два гвинти кріплення право го дефлектора до панелі приладів.

45. і зніміть дефлектор

46. ​​Виверніть два гвинти кріплення до панелі приладів лівого дефлектора і зніміть дефлектор.

47. Виверніть по два гвинти кріплення дефлекторів до верхньої накладки консолі панелі приладів.

48. і зніміть дефлектори.

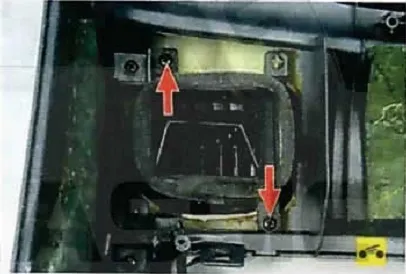

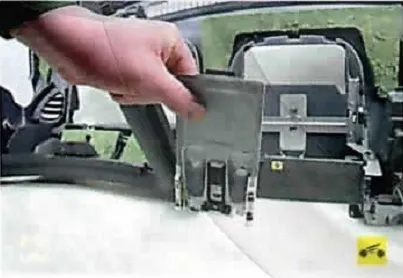

49. Виверніть два гвинти кріплення опори пластини до панелі приладів.

50. і зніміть пластину.
51. Встановіть всі зняті деталі і декоративну панель приладів в порядку, зворотному зняттю.
