Використання tilt

Об'єктиви з можливістю повороту і зсуву оптичної осі (Tilt / Shift), дозволяють фотографам подолати звичайні обмеження по глибині різкості і перспективі. Багато оптичні трюки, які дозволяють ці об'єктиви, неможливо відтворити в цифровому вигляді - що робить їх незамінними для певної ландшафтної або технічної зйомки, допомагає переміщати сюжет в різні частини площині зображення, виправляти «падаючі будівлі», змінювати форму об'єкта, управляти перспективою та ін.

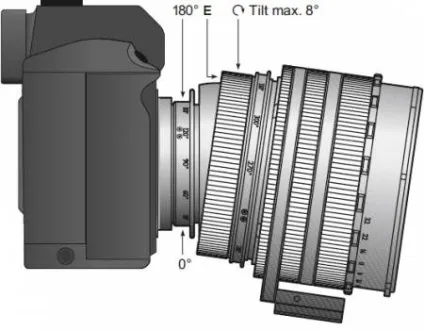

Оптична схема Tilt / Shift об'єктивів така, що поле якісного зображення набагато перевищує площу кадру, завдяки чому фотограф може зрушувати кадр в межах даного поля, переміщаючи або нахиляючи об'єктив щодо площині сенсора. В результаті цього втрачається відповідність центрів перспектив об'єктива і зображення. В результаті виходить ефект, відповідний зміщення кадрування від центру зображення до краю в об'єктивах з широким кутом огляду.

Зрушення має два основних використання: зміна перспективи або розширення кута зору (з використанням кількох знімків). При цьому сенсор знімає не все круговий зображення цілком, а частина його - центральне прямокутне кадрування. Для розширення кута зору використовуються кілька знімків.

Говорити, що Tilt / Shift об'єктиви щось виправляють в кадрі, не зовсім вірно. Вони швидше дозволяють перебудувати сюжет відповідно звичного для нас сприйняття. Як відомо, наше зорове сприйняття не відображає в точності геометричне побудова світу, як це робить дзеркало, а виробляє в мозку психологічну обробку побаченої картинки.

Зворотною стороною медалі є те, що об'єктиви з функцією зсуву мають значно більші розміри і масу в порівнянні зі звичайними об'єктивами (при тих же значеннях фокуса і найбільшою діафрагми). Крім цього при значному зсуві в поле зору потраплять ті частини кругового зображення, які мають вже погіршене якість. Але тут треба сказати, що на звичайному об'єктиві постійно доступне зображення часто буває не кращої якості. Tilt / shift об'єктив c фокусною відстанню 24 мм відповідає за своїми оптичними даними звичайному об'єктиву з фокусною відстанню 16 мм в зв'язку з однаковим розміром кругового зображення. А з цього випливає, що tilt / shift об'єктив з фокусом 24 мм поступається за якістю отриманого оптичного зображення звичайного об'єктиву з фокусом 24 мм. Це і зрозуміло - чим більше кут зору, тим якість нижче.

У маркуванні об'єктивів, що допускають тільки зрушення оптичної осі в поперечному напрямку, присутні букви PC, що означають управління перспективою (англ. Perspective Control, Perspective Correction). При наявності додаткової можливості нахилу оптичної осі, об'єктив найчастіше маркується абревіатурою TS, що означає зсув і нахил.

Наприклад, необхідно зняти і квіти на передньому плані, і замок на задньому плані.

Червоною лінією позначена зона найкращого фокуса. Як бачите, тільки на F16 нам вдається захопити і те й інше в глибину різкості. Але при цьому обидва об'єкти перебувають на кордонах ГРИП і не будуть ідеально різкими. Не кажучи вже про те, що F16 - значення діафрагми об'єктива, яке перевищує дифракційну ліміт для більшості сучасних камер і тому теж вносить свою лепту в зниження різкості фото.

І тут нас рятує Tilt-ефект, який дозволяє розташовувати ГРИП НЕ перпендикулярно площині зображення, а відповідно до принципів Шаймпфлюга.

об'єктиви Canon
Canon 17 мм TS-E f / 4L

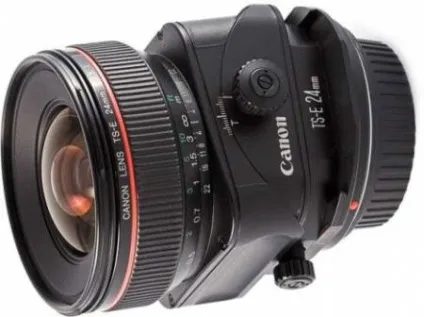

Canon 24 мм TS-E f / 3.5L II
Canon 45 мм TS-E f / 2.8
Canon 90 мм TS-E f / 2.8

об'єктиви Nikon

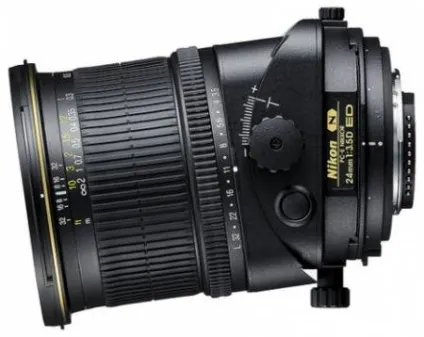

PC-E Nikkor 24 мм F3.5D ED
PC-E Nikkor 45 мм F2.8D ED
PC-E Nikkor 85 мм F2.8D ED

SMC Pentax Shift 28 / 2,8
