Зняття і установка панелі (торпедо) гранти
Вирішили зробити шумоізоляцію моторного щита, або ж тюнінг торпедо (перетягнути або пофарбувати), тоді уважно вивчіть інструкцію, як зняти і встановити панель Lada Granta своїми руками.
Зняття панелі (торпедо) Лада Гранта
Необхідний інструмент: плоска і хрестоподібна викрутка, торцева головка "на 13" і "на 24", маркер.
Відключіть мінусовій провід від акумулятора.

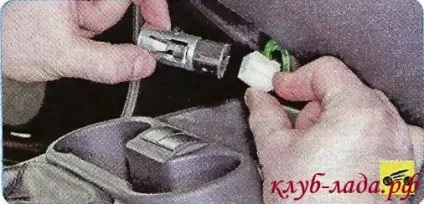

Зняти прикурювач (віджати фіксатор і витягти патрон прикурювача, від'єднати колодку з проводами). Зняти головний пристрій аудіо системи (магнітолу) і відключити від нього колодку з проводами.

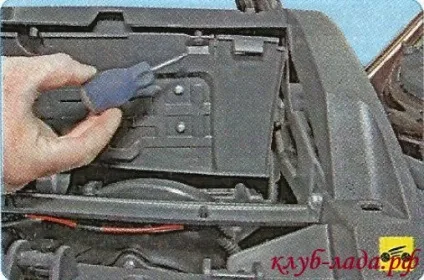

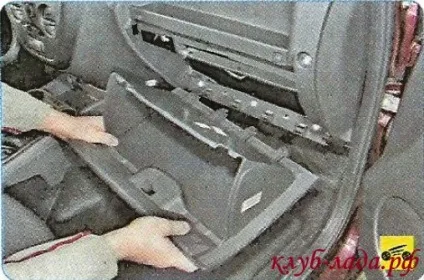

Зняти центральну накладку панелі (торпедо). Зняти кришку бардачка (речового ящика), і вивернути гвинти кріплення внутрішнього щитка.
Зняти облицювання стійкий. Потім зняти центральний тунель. Після зняти рульове колесо. Зняти кожух рульової колонки і підрульові перемикачі.

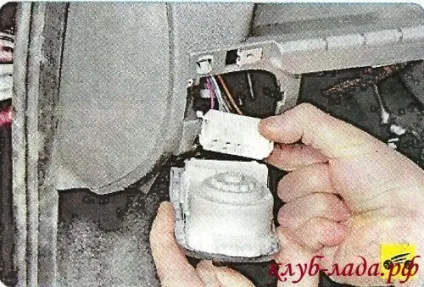

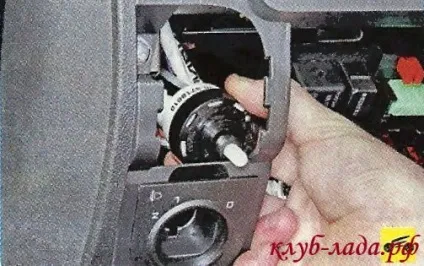

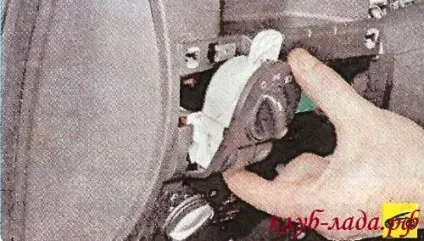

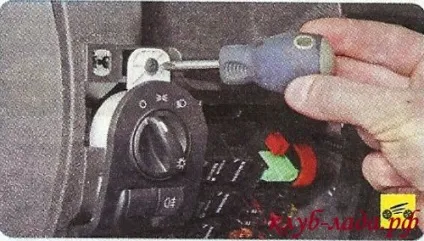

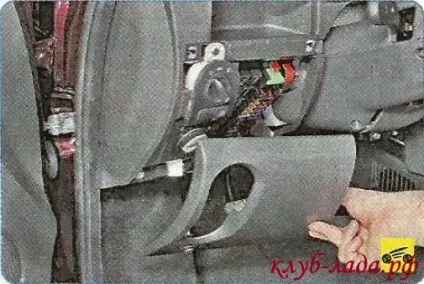

Зняти блок управління зовнішнім освітленням (спочатку демонтувати кришку блоку запобіжників, потім відвернути один гвинт і від'єднати колодку.)

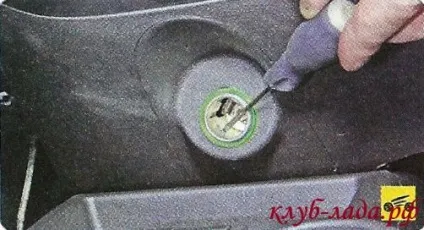

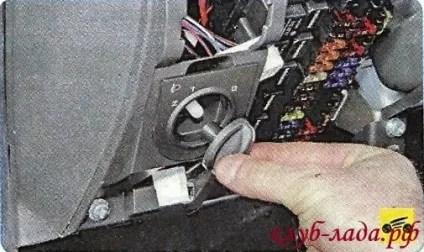

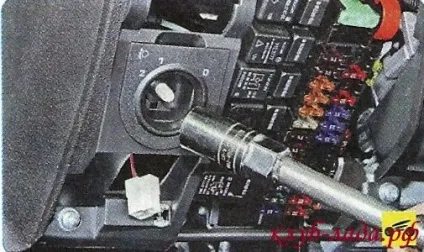

Зняти регулятор гидрокорректора фар (демонтувати рукоятку, відкрутити гайку кріплення, витягти регулятор гидрокорректора).
Зняти комбінацію приладів. Потім ..

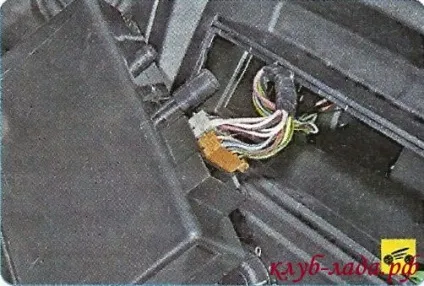

Вивернути 4 гвинти блоку управління заслінками повітропроводів до панелі приладів.

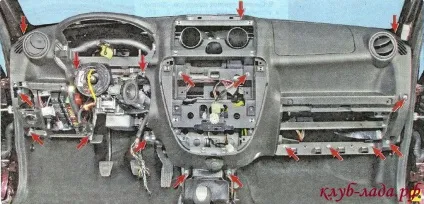

Вивернути 18 гвинтів кріплення декоративної панелі до каркаса (рис 11.13).
Відвести декоративну панель від каркаса, наскільки дозволяють закріплені на її внутрішній стороні повітроводи.

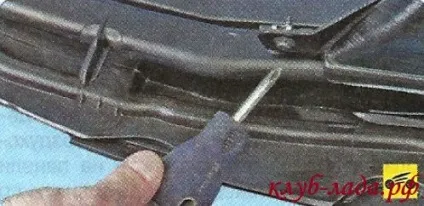

Просунути руку під панель і довгою хрестоподібної викруткою вивернути два гвинти №1 (рис 11.14) (по одному з кожного боку) кріплення до декоративної панелі повітропроводів передніх бокових стекол. Виведіть кінці повітропроводів з патрубків сопел №2, після чого вийміть внутрішні кінці повітропроводів з патрубків корпусу обігрівача.

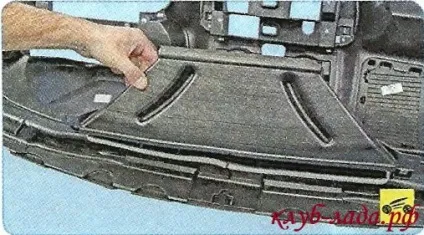

Потягніть панель на себе, і відгинаючи повітропровід №4 вітрового скла, переведіть його через короб №2 (рис 12.1) подачі повітря в центральні дефлектори на корпусі отопітеля. Зніміть декоративну панель приладів.
Для того, щоб в подальшому було легше встановити панель назад, виверніть два гвинти №3 (рис 11.14).
- Зняти повітропровід №4 (рис 11.14) вітрового скла.

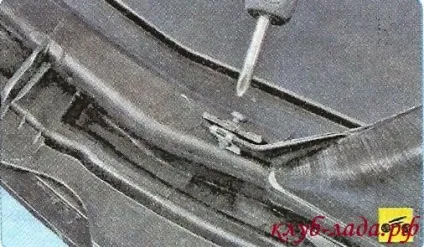

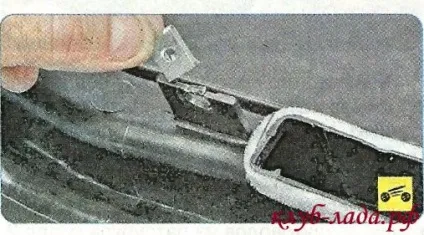

- Зняти з кронштейнів панелі дві гайки-скоби.

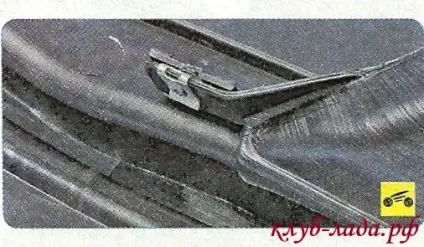

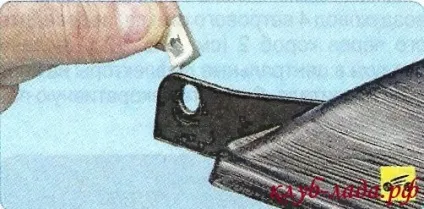

- І переставте їх на кронштейни воздуховода - це дозволить встановити декоративну панель на місце без воздуховода, а повітропровід закріпити на панелі вже після її установки, ввернувши гвинти з боку салону.
Малюнок 11.13. Розташування гвинтів панелі Lada Granta.

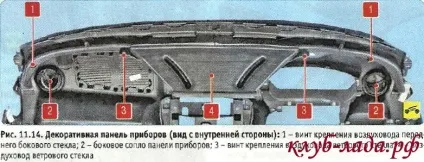

Малюнок 11.14. Декоративна панель приладів (вид з внутрішньої сторони):
Установка панелі (торпедо) Лада Гранта

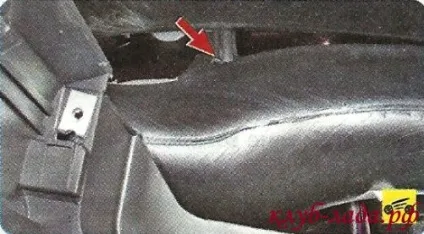

Установка торпедо здійснюється в зворотній послідовності, але слід враховувати ряд моментів:До установки панелі надіньте на вікно корпусу обігрівача повітропровід вітрового скла.
- Після установки панелі заведіть кронштейни воздуховода на місце (для наочності показано на знятої панелі)
- Укрутіть гвинти кріплення з боку салону.
