Зняття і установка панелі приладів lancer x

Деталі й витратні матеріали:

• масляний фільтр
• Моторне масло
• ганчір'я

Мал. 11.3. Панель приладів: 1 - комбінація приладів; 2 - накладка комбінації приладів; 3 - панель управління аудіосистемою; 4 - верхня накладка панелі приладів; 5 - декоративна накладка панелі приладів; 6 - зона установки подушки безпеки переднього пасажира; 7 - речовий ящик; 8 - блок управління системою вентиляції, опалення та кондиціонування; 9 - ліва нижня накладка панелі приладів; 10 - зона установки подушки безпеки для захисту колін водія.

Панель приладів (рис. 11.3) являє собою розбірну конструкцію, що складається з сталевого каркаса і пластмасових панелей. За допомогою знімних елементів до панелі приладів прикріплені контрольно-вимірювальні прилади, органи управління автомобілем і системою опалення, кондиціонування і вентиляції, накладки, що закривають вузли, розташовані під панеллю приладів або службовці для установки приладів, органів управління і сопел системи опалення та кондиціонування, а також речові ящики.
Всі вузли, розташовані на панелі приладів і під нею, можуть бути демонтовані без зняття панелі. Після зняття накладок і речових ящиків відкривається доступ до вузлів, розташованих під панеллю приладів. Зняття зазначених елементів (за винятком блоку управління вентиляцією, опаленням і кондиціонуванням) описано у відповідних підрозділах.
попередження
У зонах 6 і 10 панелі приладів встановлені подушки безпеки переднього пасажира і колін водія. Некваліфіковане зняття панелі приладів або ремонт окремих її вузлів може викликати несподіване спрацьовування подушки, що, в свою чергу, загрожує травмами. При необхідності зняття панелі приладів або ремонту готельних її вузлів звертайтеся на станцію технічного обслуговування.

1. Відключіть провід від клеми «мінус» акумуляторної батареї.

2. Зніміть облицювання тунелю статі см. «Зняття і установка облицювання тунелю статі», с. 247).

3. Зніміть рульове колесо (див. «Зняття і установка рульового колеса», с. 1S6).

4. Зніміть кожухи рульової колонки (див. «Зняття і установка кожухів рульової колонки», с. 253).

5. Зніміть підрульові перемикачі в зборі з з'єднувачем (див. «Заміна підрульових перемикачів», с. 214).

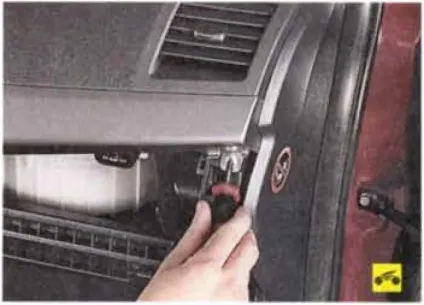

6. Стисніть фіксатори обмежувача відкриття речового ящика.

7. і від'єднайте обмежувач.

8. Зніміть речовий ящик.

9. Долаючи зусилля фіксаторів.

10. зніміть декоративну панель речового ящика.

11. Подденьте фіксатор викруткою, вийміть фіксатор пістона.

12. витягніть пістон.

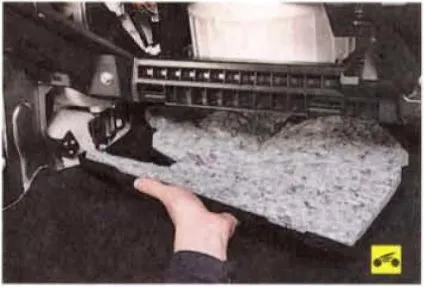

13. і зніміть шумоізоляційні панель воздухонагнетателя.

14. Виверніть чотири гвинти кріплення корпусу речового ящика.

15. і зніміть корпус.

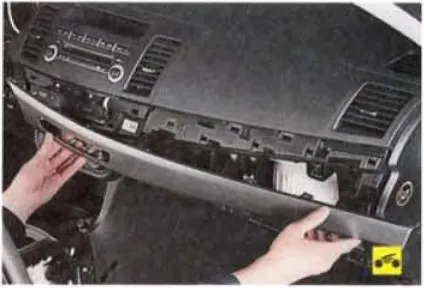

16. Виверніть гвинт кріплення декоративної накладки передньої панелі.

17. і зніміть накладку.

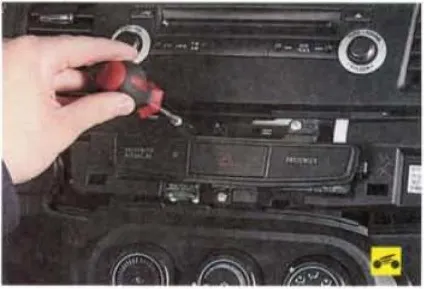

18. Виверніть три вина кріплення панелі управління аудіосистемою і кнопки аварійної сигналізації і відведіть її від панелі приладів.

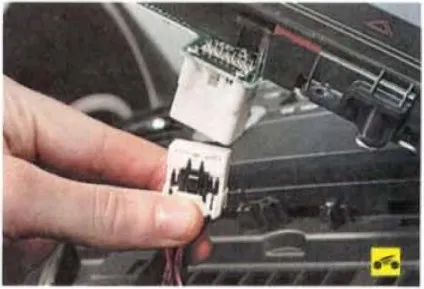

19. Від'єднайте колодку джгута проводів панелі.

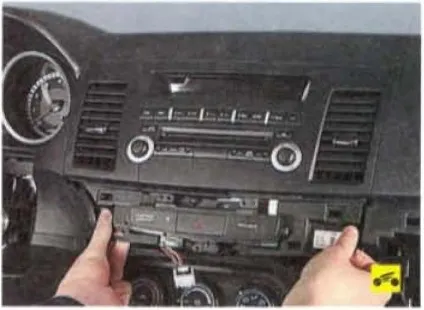

20. і, долаючи опір пластмасових власників ..

21. зніміть панель управління аудіосистемою.

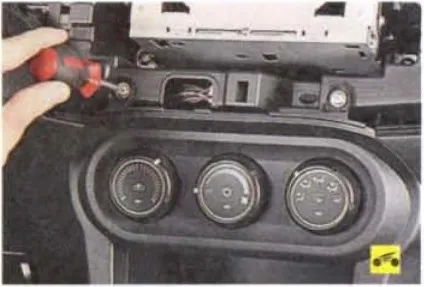

22. Виверніть два гвинти кріплення центральної консолі панелі приладів.

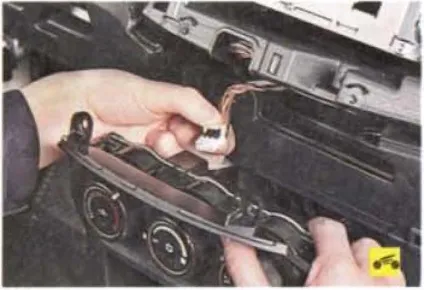

23. Стиснувши фіксатори, від'єднайте колодки джгута проводів від роз'єму блоку управління системою вентиляції, опалення та кондиціонування ..

24. і зніміть центральну консоль па нелі приладів.

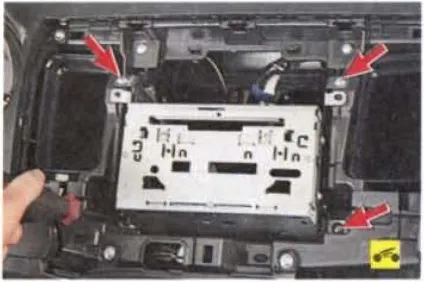

25. Виверніть чотири гвинти кріплення блоку аудіосистеми.

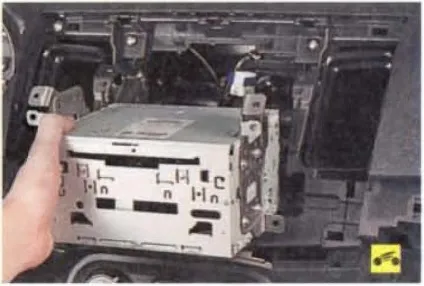

26. і витягніть блок з гнізда панелі приладів.

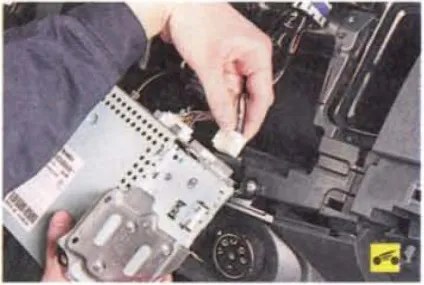

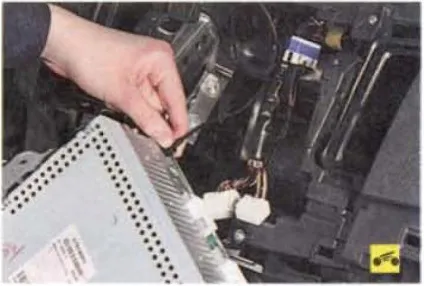

27. Від'єднайте колодку джгута проводів.

28. і провід антени від роз'ємів аудіосистеми і зніміть блок аудіосистеми.

29. Виверніть гвинти кріплення лівої нижньої накладки панелі приладів.

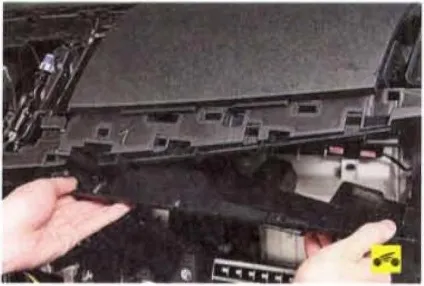

30. Долаючи опір двох пластмасових власників.

31. відведіть накладку від панелі приладів ...

32. і від'єднайте колодки джгутів проводів від роз'ємів кнопок і регулятора електрокоректора фар.

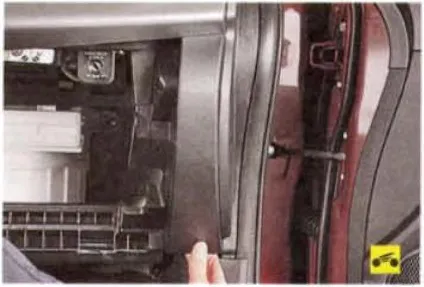

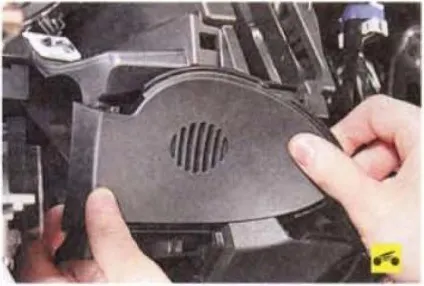

33. Виверніть гвинт кріплення лівої декоративної накладки і зніміть її.

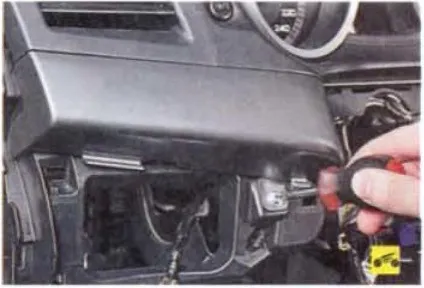

34. Для зняття панелі комбінації приладів виверніть гвинт кріплення.

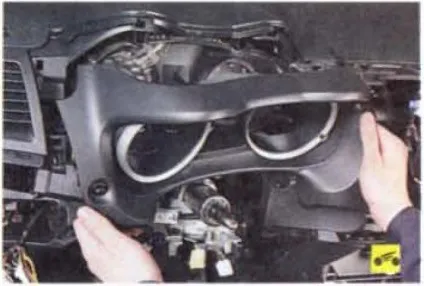

35. і зніміть панель, долаючи опір фіксаторів.

36. Від'єднайте колодку дроти від кнопки перемикання свідчень інформаційного дисплея.

37. Зніміть комбінацію приладів (див. «Зняття і установка комбінації приладів», с. 220).

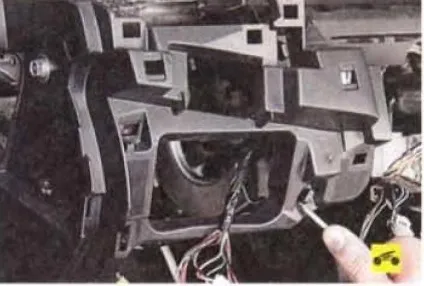

38. Виверніть нижні.

39. і верхні гвинти кріплення консолі передньої панелі.

40. Підчепивши викруткою, зніміть з консолі власники джгута проводів.

41. ... зніміть консоль панелі приладів.

42. Стиснувши фіксатори, від'єднайте колодку джгута проводів від датчика температури повітря в салоні.

43. Долаючи зусилля фіксаторів, зніміть накладку датчика з панелі приладів.

44. Вийміть власники джгутів проводів з панелі приладів.

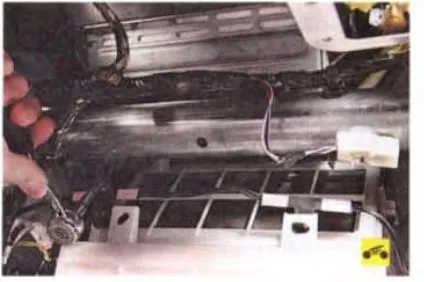

45. Відверніть гайки кріплення панелі приладів до підсилювача.

46. ​​Виверніть два верхніх гвинти кріплення центральній частині панелі приладів.

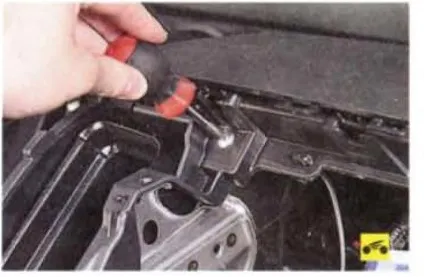

47. Виверніть справа і зліва по два болти кріплення панелі приладів до підсилювача.

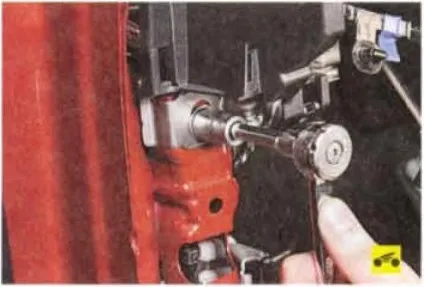

48. Виверніть лівий і правий болти верхнього.

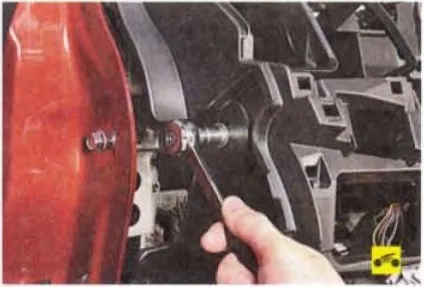

49. і нижнього кріплень панелі приладів до передніх стійок кузова.

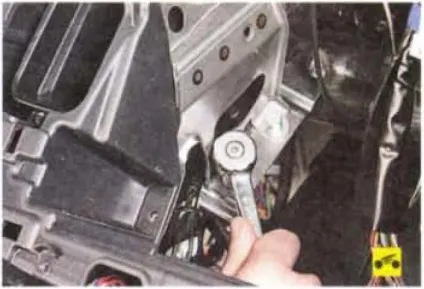

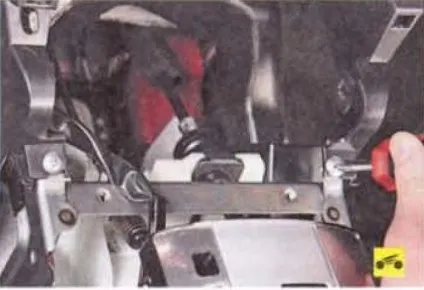

50. Виверніть болт кріплення панелі приладів до підсилювача ...

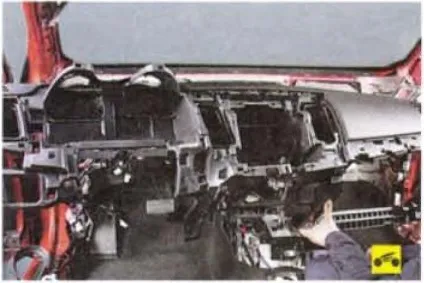

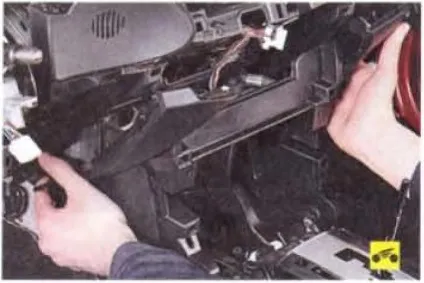

51. і зніміть панель приладів.

52. Встановіть зняті деталі в порядку, зворотному зняттю.

Джерело: Керівництво по експлуатації Mitsubishi Lancer X
