Блок-фара автомобілів з кузовами седан і універсал: 1 - кришка ламп ближнього і габаритного світла; 2 - гвинт регулювання пучка світла фари в горизонтальній площині; 3 - вентиляційний клапан; 4 - мотор-редуктор регулятора напрямки пучка світла фари; 5 - гвинт регулювання пучка світла фари в вертикальній площині; 6 - кришка лампи дальнього світла; 7 - патрон лампи покажчика повороту; 8 - електричний роз'єм

Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

Блок-фара автомобіля з кузовом хетчбек: 1 - патрон лампи покажчика повороту; 2 - мотор-редуктор регулятора напрямки пучка світла фар; 3 - гвинт регулювання пучка світла фари в вертикальній площині; 4 - кришка ламп дальнього / ближнього і габаритного світла; 5 - гвинт регулювання пучка світла фари в горизонтальній площині; 6 - електричний роз'єм

Фари (нотчбек і універсал)


Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

збільшити позначення

  1. Від'єднайте дріт від негативного висновку акумуляторної батареї.

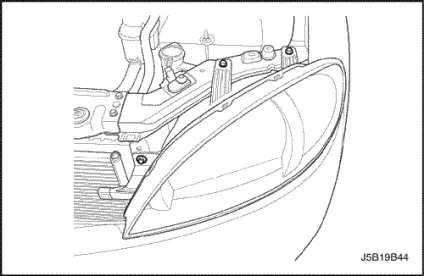

  2. Зняти монтажні болти фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

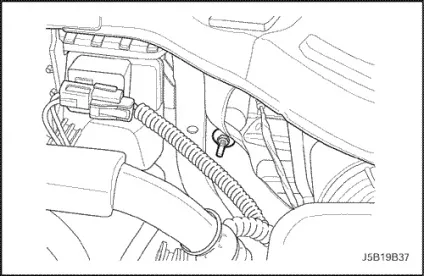

  • Зняти монтажну гайку фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

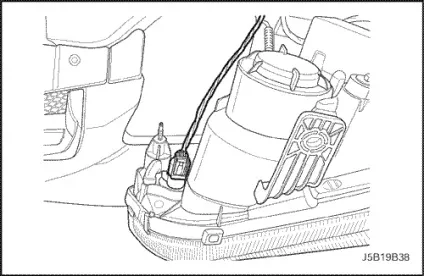

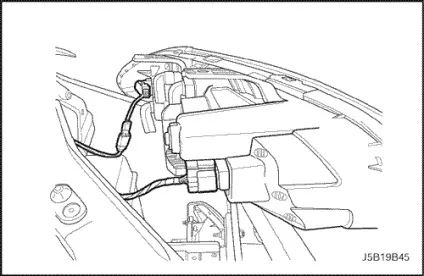

  • Від'єднати електричний роз'єм покажчика повороту.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

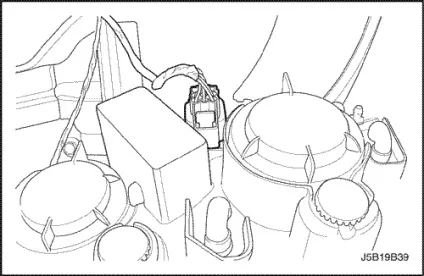

  • Від'єднати електричний роз'єм фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Зняти фару в зборі.

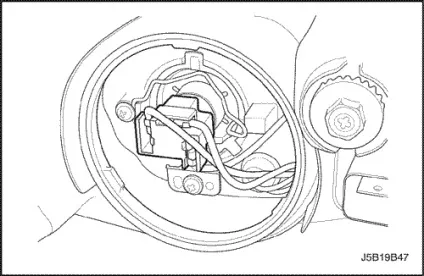

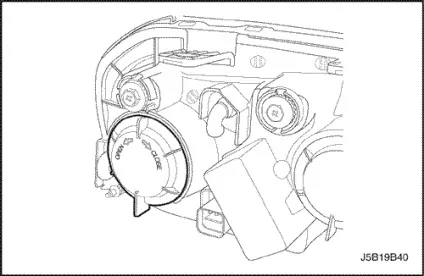

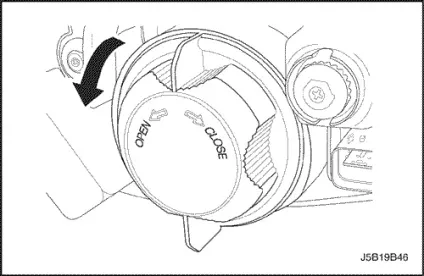

  • Повернути вліво і зняти чашку фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

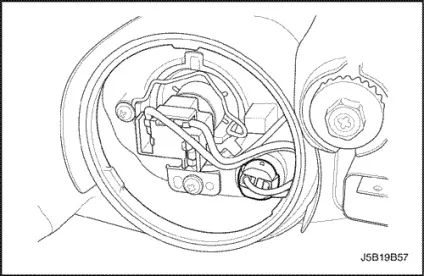

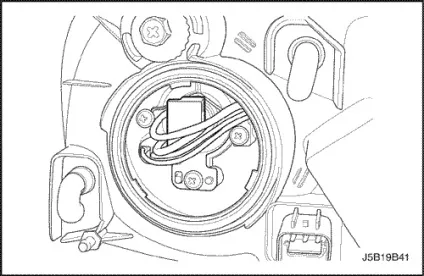

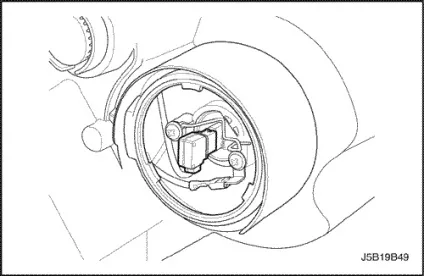

  • Просушити затиск лампи фари.
  • Від'єднати роз'єм лампи фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

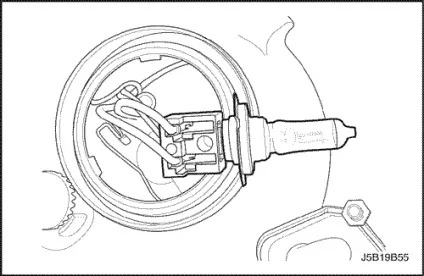

  • Зняти лампу фари.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

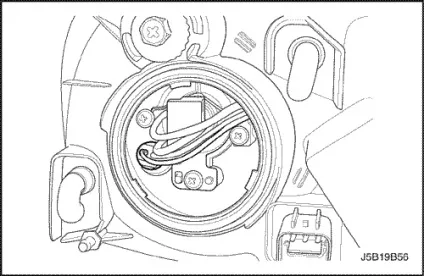

    1. Встановити лампу фари.
    2. Встановити затиск лампи фари.
    3. Приєднати роз'єми лампи фари.


    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

  • Встановити чашку, що приховує лампу фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Приєднати електричний роз'єм фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Приєднати електричний роз'єм покажчика повороту.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Встановити фару в зборі.
  • Встановити монтажні болти фари.

    Затягнути кріпильні болти фар із зусиллям 4 Н • м (35 фунт-дюймів).

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

  • Прикріпіть гайку фари.

    Затягнути кріпильні гайки фар із зусиллям 4 Н • м (35 фунт-дюймів).


  • Приєднайте дріт до негативного висновку акумуляторної батареї.

    • Зняття фари (хетчбек)


      Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

      збільшити позначення
  • Від'єднайте дріт від негативного висновку акумуляторної батареї.

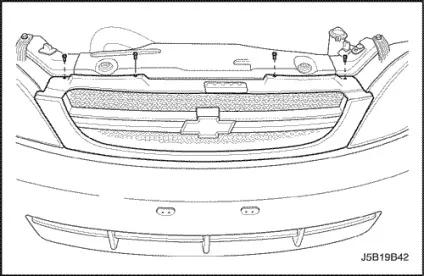

  • Зняти гвинти решітки радіатора.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

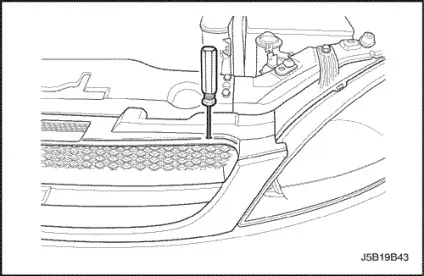

  • Вставити негативну викрутку в сервісне отвір радіатора і натиснути на затискачі решітки радіатора.
  • Зняти решітку радіатора.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

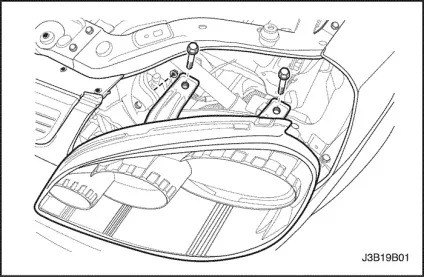

  • Зняти монтажні болти фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Від'єднати електричний роз'єм покажчика повороту.
  • Від'єднати електричний роз'єм фари.
  • Зняти фару в зборі.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Зняти чашку фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Підчепити затиск лампи фари.
  • Від'єднати роз'єм лампи фари.
  • Зняти лампу фари.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити лампу фари.
    2. Встановити затиск лампи фари.
    3. Приєднати роз'єм лампи фари.


    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

  • Встановити чашку, що приховує лампу фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Встановити фару в зборі.
  • Приєднати електричний роз'єм фари.
  • Приєднати електричний роз'єм покажчика повороту.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Встановити монтажні болти фари.

    Затягнути кріпильні болти фар із зусиллям 4 Н • м (35 фунт-дюймів).

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

  • Встановити решітку радіатора.
  • Встановити гвинти решітки радіатора.
  • Приєднайте дріт до негативного висновку акумуляторної батареї.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Фари - дальнє світло (нотчбек і універсал)

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти фари в зборі. Див. «Фари (нотчбек і універсал)» в цьому розділі.
      Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

      збільшити позначення

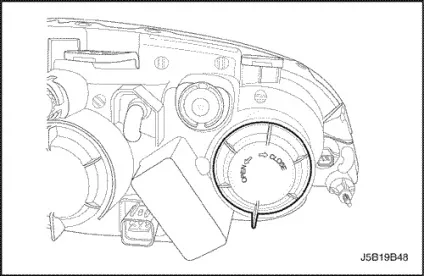

  • Зняти чашку фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Підчепити затиск лампи дальнього світла фари.
  • Від'єднати роз'єм лампи дальнього світла фари.
  • Зняти лампу дальнього світла фари.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити лампу дальнього світла фари.
    2. Приєднати роз'єм лампи дальнього світла фари.
    3. Встановити затиск лампи дальнього світла фари.
      Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

      збільшити позначення
  • Встановити чашку, що приховує лампу дальнього світла фари.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Встановити фари в зборі. Див. «Фари (нотчбек і універсал)» в цьому розділі.
  • Приєднайте дріт до негативного висновку акумуляторної батареї.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Стоянкові вогні (нотчбек, універсал)

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти фару. Див. «Фари» в цьому розділі.
    3. Зняти гальмо ліхтар.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити гальмо ліхтар.
    2. Встановити фару. Див. «Фари» в цьому розділі.
    3. Приєднайте дріт до негативного висновку акумуляторної батареї.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Гальмо ліхтар (хетчбек)

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти фару. Див. «Фари» в цьому розділі.
    3. Зняти гальмо ліхтар.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити гальмо ліхтар.
    2. Встановити фару. Див. «Фари» в цьому розділі.
    3. Приєднайте дріт до негативного висновку акумуляторної батареї.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Передній покажчик повороту (нотчбек і універсал)

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти фари в зборі. Див. «Фара» в цьому розділі.
      Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

      збільшити позначення
  • Від'єднати роз'єм покажчика повороту.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Зняти покажчик повороту.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити покажчик повороту.
      Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

      збільшити позначення
  • Приєднати роз'єм покажчика повороту.
    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
  • Встановити фари в зборі. Див. «Фара» в цьому розділі.
  • Приєднайте дріт до негативного висновку акумуляторної батареї.

    • Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Передній покажчик повороту (нотчбек)

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти фари в зборі. Див. «Фара» в цьому розділі.
    3. Від'єднати роз'єм покажчика повороту.
    4. Зняти покажчик повороту.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Встановити покажчик повороту.
    2. Приєднати роз'єм покажчика повороту.
    3. Встановити фару в зборі. Див. «Фара» в цьому розділі.
    4. Приєднайте дріт до негативного висновку акумуляторної батареї.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення

    Модуль попереджувального світла фар

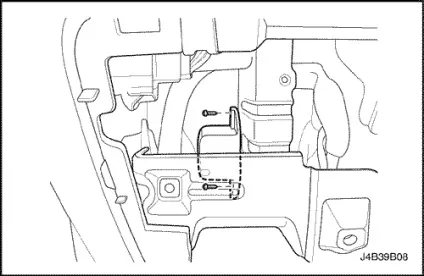

    1. Від'єднайте дріт від негативного висновку акумуляторної батареї.
    2. Зняти панель приладів під кришкою і колінним буфером.
    3. Зняти болти і модуль попереджувального світла фар.
    4. Від'єднати електричний роз'єм.

    Зняття і установка блок-фари, заміна ламп фари шевроле лачетті chevrole lachetti (деу дженра)

    збільшити позначення
    1. Приєднати електричний роз'єм.
    2. Встановити модуль попереджувального світла фар за допомогою болтів.

    Затягнути болти модуля попереджувального світла фар із зусиллям 2 Н • м (18 фунт-дюймів).


  • Встановити панель приладів під кришкою і колінним буфером.
  • Приєднайте дріт до негативного висновку акумуляторної батареї.
