Зняття і ремонт генератора ваз 2110

Зняття і ремонт генератора ВАЗ 2110, 2112 проводиться після того, як ви перевірили генератор і з'ясували, що генератор мало видає напруги. Методи перевірки описані в цій статті і вони однакові для всіх автомобілів. Тому ми не будемо детально зупинятися на цьому, а відразу приступимо до зняття і розбирання генератора ВАЗ 2110.

1. Спочатку знеструмила автомобіль. Для цього знімемо мінусову клему з акумулятора.

2. від'єднати провід йде на реле зарядки.

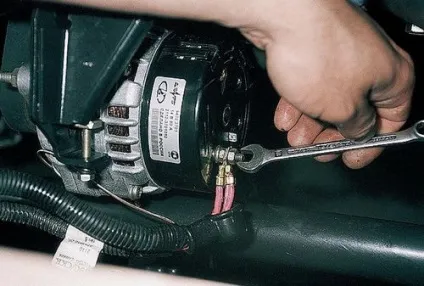

3. Ключем на 10 відкрутимо і знімемо дроти що йдуть на висновок В +.

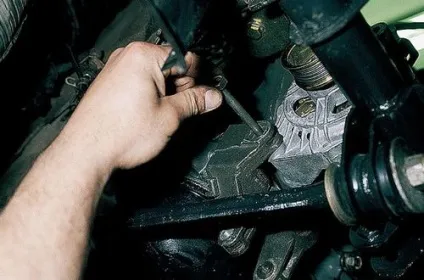

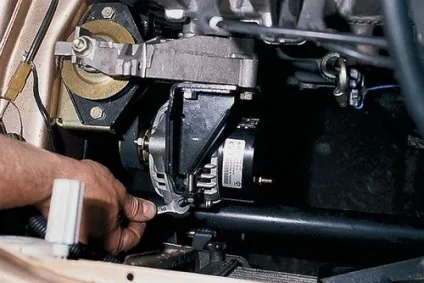

4. Тепер знімаємо ремінь генератора. Ключем на 13 послаблюємо нижню гайку.

5. Далі також ключем на 13 ослабимо верхню гайку.

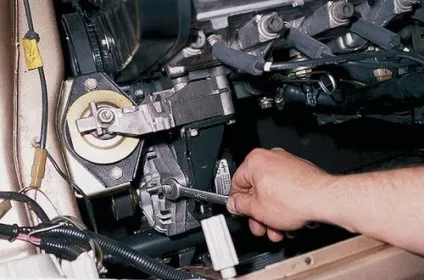

6. Ключем на 10 послаблюємо болт натяжителя генератора.

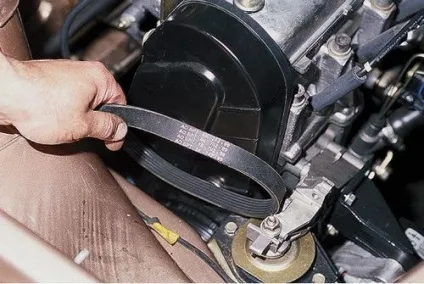

7. Знімаємо ремінь генератора.

8. Тепер повністю відкручуємо верхній і нижні болти кріплення генератора і виймаємо їх.

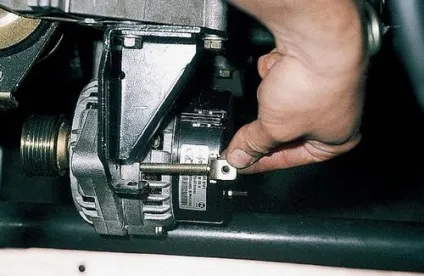

9. Повністю відкручуємо регулювальний болт генератора і знімаємо натяжну планку генератора.

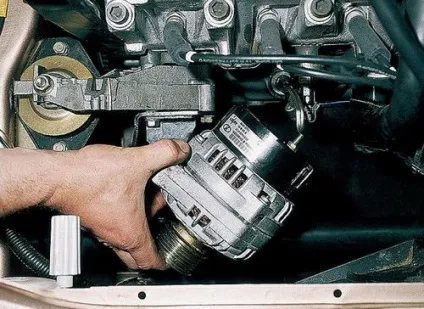

10. Генератор повністю відкручені, залишилося тільки зняти його.

11. Тепер приступаємо до розбирання генератора. Для початку знімемо задній пластиковий кожух, віджимаємо засувки і знімаємо його.

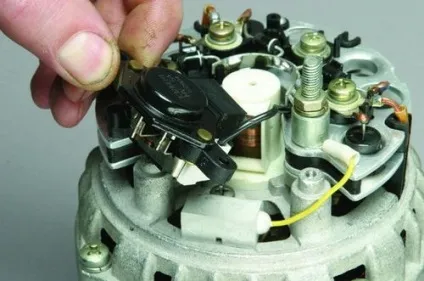

12. Викруткою викручуємо гвинти кріплення реле зарядки і знімаємо його.

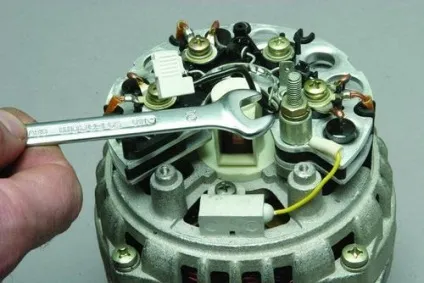

13. Ключем на 10 відкручуємо провід конденсатора.

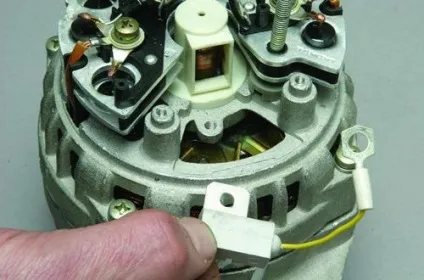

14. Викруткою викручуємо сам конденсатор і знімаємо його.

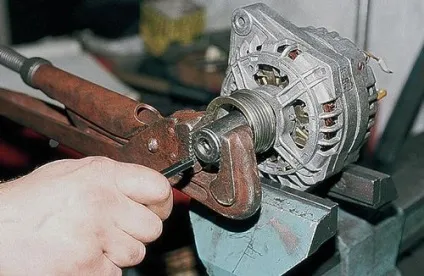

15. Через отвір головки на 21 (утримуваної газовим ключем) вставляємо шестігранік на 8 відвертаємо гайку шківа.

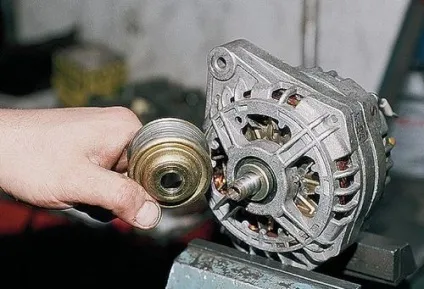

16. Видаляємо шків ...

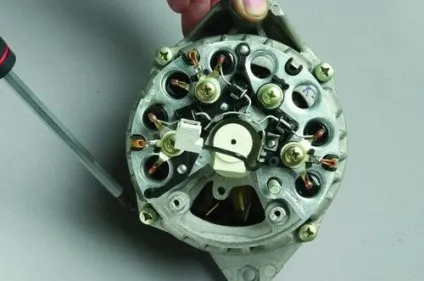

18. Перед роз'єднанням частин генератора, бажано позначити їх взаємне розташування. Викруткою відкручуємо гвинти, що стягують кришки генератора.

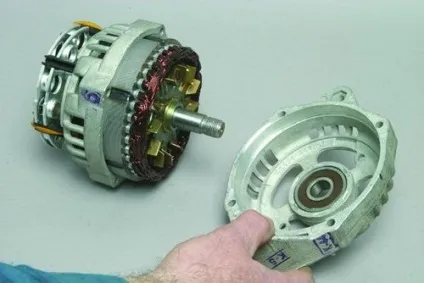

19. Зараз можна зняти передню кришку генератора.

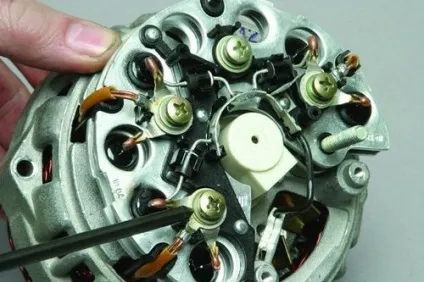

20. З заднього боку генератора, відкрутимо дроти статора і гвинт кріплення діодного моста.

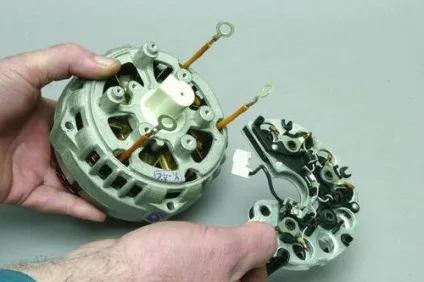

21. Знімаємо діодний міст.

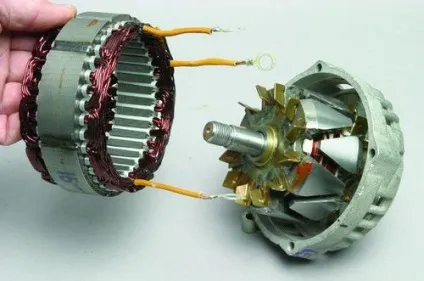

22. Також знімаємо обмотку генератора.

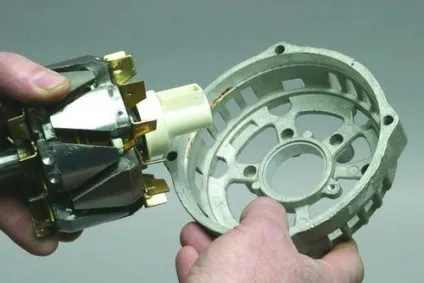

23. Пальцями видавлюємо ротор генератора, разом з зі втулкою заднього підшипника.

24. Знімемо втулку заднього підшипника.

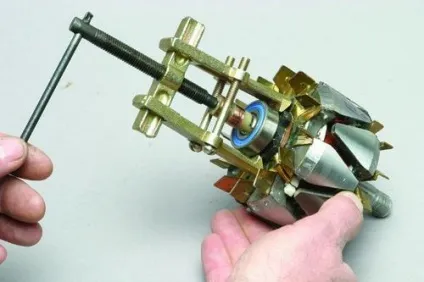

25. Знімачем знімаємо задній підшипник.

Збірку генератора виробляємо в зворотній послідовності.

Можуть виникнути складнощі, під час установки передньої кришки. Коли поставите передню кришку і почнете стягувати гвинтами частини генератора, загорнувши гвинти рівномірно, при цьому провертайте ротор генератора. Якщо ротор почав крутиться туго, то у вас йде перекіс передньої кришки і його потрібно вирівняти затягуючи інші гвинти.
