Створення асоціативного креслення деталі про виконану моделі, cadinstructor
Отримати навички створення асоціативного креслення деталі з виконанням основних видів, необхідних розрізів, перетинів, внесених елементів, місцевих розрізів по побудованої її 3-D моделі.
- ознайомитися із завданням відповідно до номером варіанта (див. Додаток 1);
- ознайомитися з правилами побудови асоціативного креслення по виконаної моделі деталі в КОМПАС-3D;
- вивчити за конспектом лекцій вимоги ГОСТ 2.305-68 з питань основних видів і розрізів, що служать для зображення предметів;
- за двома заданими видам побудувати третій і виконати простий розріз на місці головного зображення;
- нанести необхідні розміри згідно ГОСТ 2.307-68.
6.3 Послідовність і приклад виконання
- на форматі А3 побудувати два види деталі Корпус (із завдання);
- побудувати вид зліва;
- визначити місце розташування січної площини, що збігається з площиною симетрії деталі, і побудувати на місці виду спереду простий розріз;
- нанести розміри згідно з правилами нанесення розмірів (ГОСТ 2.307-68);
- заповнити основний напис.
Розглянемо виконання даного завдання на прикладі (Малюнок 6.1). На рисунку 6.2 для більшої наочності представлена тривимірна модель деталі завдання.
Малюнок 6.1 - Приклад завдання
Малюнок 6.2 - Приклад завдання - тривимірна модель деталі
1. Вивчіть конструкцію деталі:
Виявити, з яких найпростіших геометричних елементів вона складається. При цьому слід абстрагуватися від усіх дрібних елементів, що допоможе побудувати відсутні проекції даних геометричних тіл, а в подальшому, правильно нанести розміри.
Лінії невидимого контуру слід виключити, застосовуючи розрізи або перетину!
Зовнішні поверхні:
підстава - призма, яку можна уявити сукупністю трьох паралелепіпедів;
над підставою - паралелепіпед зі зрізаними кутами;
в підставі знизу вирізаний паралелепіпед;
Внутрішні поверхні:
вирізані циліндричні отвори, в отворах в підставі, вирізані фаски - усічені конуси.
2. Побудуйте за двома видами модель деталі з використанням вже відомих команд: видавлювання, обертання.
3. Створіть креслення з трьома основними видами для побудованої моделі. В системі КОМПАС-3D є можливість автоматичного створення асоціативних креслень створених і збережених в пам'яті тривимірних деталей. Всі види такого креслення пов'язані з моделлю: зміни в моделі призводять до зміни зображення в асоціативному вигляді. Для побудови таких креслень використовуються кнопки Інструментальної панелі⇒Ассоціатівние види:
Кнопка Стандартні види дозволяє вибрати існуючу (збережену на диску) тривимірну деталь (* .m3d) і створити в поточному документі креслення цієї моделі, що складається з одного або декількох стандартних асоціативних видів. Після виклику команди на екрані з'явиться стандартний діалог вибору файлу для відкриття. Виберіть деталь для створення видів і відкрийте файл. У вікні креслення з'явиться фантом зображення у вигляді габаритних прямокутників видів. Система пропонує за замовчуванням три основних види: спереду, зверху і зліва.
Щоб змінити набір стандартних видів обраної моделі, використовується перемикач Схема видів на Панелісвойств. Він дозволяє змінити набір стандартних видів обраної моделі за допомогою вікна. Виберіть необхідні види в графічному діалоговому вікні (Малюнок нижче). Щоб вибрати або відмовитися від будь-якого виду, слід клацнути по зображенню цього виду у вікні.
Проекційні види креслення, створені за допомогою команди Стандартні види, знаходяться в проекційної зв'язку зі своїм головним видом. Наявність проекційних зв'язків між видами обмежує їх взаємне переміщення. При необхідності зв'язок можна відключити - це дає можливість довільного розміщення видів в кресленні. Для того щоб відключити проекційну зв'язок виду, слід:
- Виділіть вид, клацнувши лівою кнопкою по габаритної рамки навколо виду. Ознакою виділення виду є наявність навколо нього підсвічується габаритної рамки;
- Помістіть курсор всередину рамки, натисніть праву кнопку миші для виклику контекстного меню;
- Викличте з контекстного меню виду команду Параметри виду. Вимкніть кнопку Проекційна зв'язок. Можливе відключення проекційної зв'язку за допомогою однойменної кнопки на панелі Параметри виду.
Всі види пов'язані з моделлю: зміни в моделі призводять до зміни зображення в асоціативному вигляді. При відкритті креслення, що містить асоціативні види деталі, система перевіряє відповідність форми і розмірів деталі зображення, наявного в видах. Якщо це відповідність порушено, то види, що вимагають перестроювання, будуть відображатися в кресленні покарбованими. З'являється діалог із запитом: «Змінено модель, яка відображається в кресленні. Перебудувати креслення? ». Ви можете негайно перебудувати креслення, натиснувши кнопку Так діалогу. Зображення деталі буде перерисовано відповідно до її поточної конфігурацією. Натиснувши кнопку Ні. можна відкласти перестроювання. Діалог зникне. Ви можете перебудувати креслення в будь-який момент роботи з ним, для цього натисніть кнопку Перебудувати на панелі Вид. При побудові видів зобразимо невидимий контур отвору, використовуючи перемикач, керуючий отрисовкой невидимого контуру і розташований на панелі Лінії.
4. Побудуйте спочатку вид зліва, для чого виберіть команду Види ⇒Стандартние види. На панелі властивостей виберіть зі списку вид, що відповідає виду зліва, клацніть на кнопці Схема і відключіть всі види, залишивши головний. Вставте вид на вільне місце листа.
Проекції двох паралелепіпедів - прямокутники, а центральний отвір проектується в коло. У верхнього паралелепіпеда зрізані кути - фаски.
Ліва частина буде доповнювати два інших зображення інформацією про зрізах кутів (фасках) на верхньому параллелепипеде і радіусах сполучення двох паралелепіпедів.
Лінії невидимого контуру зображувати не потрібно! (Кнопка відключення - на панелі властивостей, вкладка Лінії -)
5. На місці головного зображення побудуйте простий розріз, січна площина якого проходить через площину симетрії деталі.

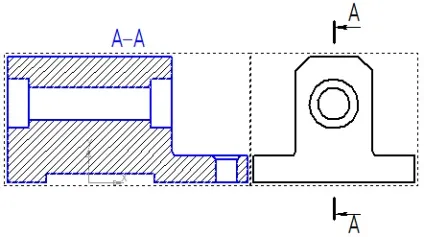

6. В даний розріз потрапляє центральний отвір і один з отворів в підставі. Для побудови розрізу виберіть команду Позначення ⇒Лінія розрізу. і створіть разомкнутую лінію, що проходить через вертикальну вісь симетрії деталі (разомкнутая лінія повинна виходити за габарити зображення). З курсором буде пов'язано зображення розрізу, розмістіть його на вільному місці аркуша.
Так як січна площина збігається з площиною симетрії, то позначати такий розріз не потрібно!
Для того, щоб приховати позначення положення лінії розрізу, зробіть вигляд зліва поточним (двічі клацніть на рамці виду зліва), зображення виду стане кольоровим. Виберіть команду на панелі інструментів Поточне состояніе⇒Управленіе шарами. Створіть новий шар і вимкніть його видимість, клацнувши на кнопці - (вона згасне). Натисніть ОК. Виділіть на кресленні лінію розрізу, викличте контекстне меню по правій клавіші миші і виберіть пункт Змінити шар і вкажіть тільки що створений шар. Зображення лінії розрізу зникне.
Напис над розрізом А-А можна просто видалити.
7. Щоб не пропала інформація про те, що паз в основі наскрізної можна або залишити лінії невидимого контуру на вигляді зверху, або зробити місцевий розріз на вигляді зліва.
Інших ліній невидимого контуру бути не повинно!
8. Нанесіть розміри відповідно до вимог ГОСТ 2.307-68.
Необхідно групувати розміри геометричного елемента на тому зображенні, на якому він найбільш наочно представлений.
Так як ми не знаємо, як використовується ця деталь в будь-якої збірці, то можемо проставляти розміри, тільки виходячи з технології виготовлення даної деталі!
Наприклад, фаски на верхньому параллелепипеде найбільш наочні на вигляді зліва (заради яких даний вид і будувався), значить, розміри на них повинні стояти на вигляді зліва. Так як всі радіуси заокруглень однакові за розміром, їх величина записується в технічних вимогах.
9. Заповніть основний напис згідно ГОСТ 2.304-81.
Для чого увійдіть в режим редагування основного напису за подвійним клацанням на ній.
В позначенні креслення записуємо: ТМ.0101ХХ.001, де ТМ - абревіатура кафедри; 01 - номер теми; друга пара 01 - номер завдання; ХХ - ваш номер варіанта (вказати свій!); 001 - номер креслення по даній темі завдання.
Остаточний проект наведено на рисунку 6.3.
Малюнок 6.3 - Приклад виконання контрольної роботи №6 «Побудова простого розрізу»
