Знімальні роботи на поверхні кар’єру і складання великомасштабних планів

Види маркшейдерських зйомок і складання великомасштабних планів.

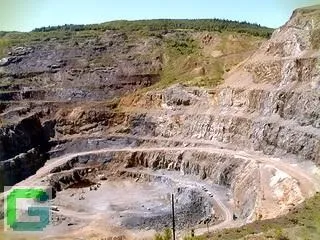

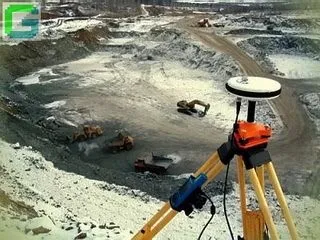

Знімальні роботи на поверхні кар'єру.

Топографічні плани, складені в період виробництва геологорозвідувальних робіт, не завжди задовольняють вимогам, що виникають при вирішенні різноманітних виробничо-технічних завдань, як при будівництві гірничого підприємства, так і при експлуатації родовища корисних копалин.

Дуже часто для вирішення цих завдань потрібні топографічні плани більшого масштабу, що змушує маркшейдера виробляти зйомки заново. Виробництво зйомок з метою поповнення існуючих топографічних планів є повсякденною роботою маркшейдера.

Існують наступні види зйомок: теодолитная-кутомірна. нівелірна. тахеометрическая і мензульная.
Всі вони мають широке застосування як для складання поповнення планів поверхні, так і для розв'язання різноманітних технічних завдань. При зйомках з метою складання планів великих масштабів і поповнення існуючих планів завжди необхідно керуватися вимогами відповідних технічних інструкцій і настанов з виробництва великомасштабних зйомок.

Залежно від призначення знімання, характеру рельєфу місцевості, кліматичних умов застосовуються той чи інший вид зйомок, передбачений відповідними технічними інструкціями та настановами.
Так, наприклад, якщо потрібно провести зйомку з метою поповнення існуючого плану поверхні і при цьому немає потреби знімати рельєф місцевості, то слід застосувати Теодолитную-кутомірну зйомку.

При зйомках місцевості для складання нового плану або поповнення існуючого, коли після планування місцевості або під впливом гірських розробок рельєф її змінився, слід застосовувати тахеометрическую або мензульную зйомки.
У маркшейдерської практиці тахеометрическая зйомка широко застосовується при зйомці відвалів корисної копалини на складах, однак, при сприятливих умовах і при цих роботах слід виробляти мензульную зйомку.

У практиці виробництва маркшейдерських зйомок на поверхні мають широке поширення вертикальні зйомки (нівелювання). Геометричне нівелювання часто проводиться по осях різних інженерних споруд, шосейних і залізних доріг, водопроводів і т. П. З метою складання профілю траси цих споруд. При цьому виробляється і нівелювання діаметрів.

Геометричне нівелювання проводиться також для визначення відміток опорних пунктів, відміток фундаментів різних гірничотехнічних споруд та стаціонарних механічних установок, для визначення відміток опорних пунктів у гирла гірських виробок. Для висотного обґрунтування підземних зйомок, а також при спостереженнях за процесом зрушення земної поверхні під впливом гірських розробок.

Нівелювання площ проводиться на місцевості зі слабо вираженим рельєфом для побудови горизонталей мікрорельєфу або для визначення обсягу земляних робіт при промисловому будівництві або при плануванні місцевості.
