Система тепла підлога відноситься до низькотемпературних. Саме тому для її повноцінного функціонування крім безпосередньо труб потрібен ряд приладів. Серед них - змішувальний вузол для теплої підлоги. Його завдання в змішуванні водяних потоків. Принцип роботи приладів, а також налаштування і монтаж своїми руками запропоновані в даній статті.
Необхідність улаштування в роботі системи
Використання водяних теплих підлог для опалення - це гігієнічно, практично і надійно. Але виконання цих трьох норм можливо при дотриманні технології монтажу. Так, виключення перегріву поверхні підлогового покриття повинен забезпечувати правильно змонтований вузол підмішування води.

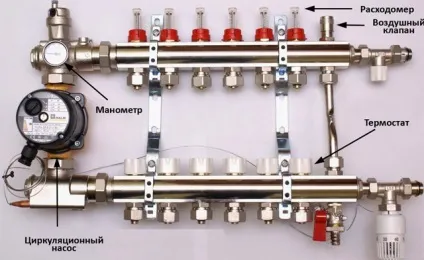

Вузол підмішування - це кілька пристроїв, з'єднаних з колектором
В системі водяного опалення з контурами теплої підлоги, яку можна зібрати своїми руками, повинні бути:
- нагрівальний котел;
- контури, що проходять під підлогою;
- радіатори і поверхневі труби (тобто не завжди);
- змішувальний вузол;
- три клапана (їх назви та характеристики нижче);
- насосно-циркуляційний обладнання;
- пристрою автоматизації роботи і регулювання системи.
Завдання нагрівального пристрою - нагрів води до температури 90-95 0 С. А для заливки води в контури з температурою не більше 60 0 С потік, що йде від котла, повинен бути розведений.
Це важливо! Налаштувати котел на роботу, при якій буде на виході з системи не вище 60 0 С можна тільки в тому випадку, якщо він повинен нагрівати воду тільки для водяного підпільного контуру.
У разі якщо котел потрібен не тільки для опалення підлоги, але радіаторів, а також води для користування в кранах (система ГВП), для безболісного зниження температури в контурах і потрібно насосно-змішувальне обладнання. Його обов'язок забезпечувати розподіл низькотемпературного тепла по всій поверхні кожного контуру шляхом змішування гарячої води з котла з рідиною з трубопроводу зворотного ходу.
Сам вузол підмішування для водяного опалення - це ланцюг трубопроводів, які зібрані в певному порядку і пов'язані з колектором і насосом.
Складові змішувача і їх завдання:
- байпас;
- захист вузла від перевантажень;
- клапан дренажний;
- пуск води;
- клапан відтинає;
- перекриття водяного потоку;
- відведення повітря;
- пристрій для відведення повітря з теплоносія.
Багато фахівців схильні вважати змішувальний вузол найслабшою ланкою в ланцюзі водяного пристрої для обігріву підлоги.
Повернутися до змісту ↑
Принцип дії вузла підмішування
Уразливість пристрою полягає в тому, що воно приймає на себе завдання для заливки в контури води потрібної температури. Вузол повинен швидко і дозовано впускати воду з двох джерел, причому різну по температурі. Він функціонує постійно. Змішувальний вузол для теплої підлоги може виробляти з'єднання потоків різними способами. змішування буває
- паралельне;
- послідовне;
- комбіноване.
Найвищу продуктивність всієї системи опалення забезпечує послідовний принцип змішування - підготовлена вода повністю йде в контур, і немає необхідності в її часткове повернення.
Циркуляція двох потоків води в системі (неважливо, який тип змішування тут застосуємо) наступний:
- теплоносій (нагрітий котлом до 90 0 С) рухається до колектора;
- шлях потоку перекриває запобіжний клапан і термостат;
- клапан відкривається для заливки холодної води з труби зворотного ходу;
- змішана вода потрібної температури надходить до колектора, який розподіляє її по контурах.
Процес змішування триває кілька секунд. Але як видно кожен компонент системи виконує свою важливу роль.
Повернутися до змісту ↑
Вибір колектора і способи підключення
Модифікація пристрою повинна залежати від того, де розташований тепла підлога і скільки контурів до нього підключені. Фактично, колектор - це товста труба з введенням і виведенням для труб теплої підлоги. Для пристрою потрібен металева шафа. Він може бути закритим або відкритим.
Найдоцільніше колекторний шафа розмістити своїми руками в безпосередній близькості від котла опалення та обов'язково вище розташування контурів.
Щоб упевнитися в якості виконаних своїми руками робіт по монтажу труб контурів теплої підлоги і приєднання їх до колектора, необхідно випробувати систему. У разі її працездатності і відсутності огріхів в монтажі її вимикають, чекають повного охолодження труб і виконують заливку бетонної сумішшю.
Найчастіше колектори однакової потужності мають різницю в ціні, яка залежить від того, з якого матеріалу вони зроблені. Найдешевший колектор той, до якого окремо купується насосне обладнання, клапани та вузли змішування. Готова конструкція за ціною буде ненабагато дорожче. Популярні колектори, в яких вже є термостатичний змішувач для теплої підлоги.
Повернутися до змісту ↑
різновиди пристрої
Покращені версії ручного вентиля: триходовий або двоходовий клапан - це і є термосмесітель. Він підтримує температуру теплоносія в заданому режимі. Відмінність в принципах дії клапанів визначає специфіку функціонування системи.
Повернутися до змісту ↑
Перший варіант
Змішувальна група обов'язково має живлять клапани двоходові. Їх основна мета - постійне змішування води. Перегрів статі виключений. Мала пропускна здатність кожного з цих клапанів дає можливість для стабільної регулювання температурного режиму. Пристрій незамінне там, де довжина контуру не перевищує 200 м 2. Таким чином, термосмесітель підходить для використання в квартирі.
Кожен прилад в ланцюжку і, природно, термосмесітель, виконує свою роль, тому важливо правильне розміщення кожного пристрою.
Завдяки наявності клапана в системі завжди стабільна температура, а її зміни відбуваються плавно. Вартість двухходового водяного клапана від 45 доларів.
Повернутися до змісту ↑
Другий варіант
Для цієї змішувальної групи обов'язкова наявність водяного клапана, який буде змішувати потоки з різних подають гілок. Його управління здійснюється сигналом з датчика температури. Кожен триходовий клапан оснащений сервоприводом.
Єдиним недоліком досить економного пристрою є те, що триходовий клапан впускає в контур воду, температура якої може бути навіть 90 0 С. Імовірність розриву труб в цьому випадку мінімальна, але вона є при їх низьку якість або шлюбі.
При підключенні клапана важливо не переплутати труби подачі і обратки.
Триходовий клапан ненадійний в період підключення системи. Його висока пропускна здатність обумовлює постійний приплив води. А це призводить до того, що температура в контурі може коливатися. Однак незважаючи на свої недоліки триходовий клапан незамінний там, де прогрівається площа перевищує 200 м 2. Вартість триходового водяного клапана від 50 доларів.
Кожен з перерахованих варіантів насосно-змішувальної системи опалення здатний справлятися зі своєю роботою. А вся група повинна бути грамотно з'єднана з колектором і заздалегідь випробувана. Збірка всіх складових досить складна, але при бажанні і достатній інформаційної підготовки може бути виконана і своїми руками.
