Змінна опалубка для стін будинку і технологія бетонування
Будівництво монолітних конструкцій набуло широкого поширення завдяки зменшенню витратної частини як в області фінансів, так і трудових ресурсів. Використання штучного цегли - це значне зниження швидкості робіт при підвищенні оплати праці мулярам. Застосування ж плит з бетону - альтернативний варіант, який знижує терміни будівництва, однак вимагає залучення спецтехніки для підйому конструкцій. Також обумовлюється необхідність виготовлення індивідуальних форм для заливки розчину. Зате облік розмірів готових матеріалів не потрібен, при цьому зведення будівель в ковзній опалубці дозволяє отримати стіни без швів і стиків.
Де застосовується технологія
Основне призначення ковзної опалубки - зведення висотних будівель, монолітних будівель з максимально зменшеним числом прорізів
Змінна опалубка застосовується як в приватному, так і громадському будівництві. Основне призначення - зведення висотних будівель, монолітних будівель з максимально зменшеним числом прорізів: віконних, дверних. Тому найчастіше дана технологія підходить для облаштування колодязів, димових труб, водонапірних веж або будівель подібного типу.
Вважається, що монтаж ковзної опалубки більш підходить для промислового будівництва, але тим і хороша система, що може швидко переналаштувати на будь-який тип робіт, аж до ремонту, тому зводити приватні малоформатні будови теж можна, причому робити це досить швидко. Найбільш популярною в приватному будівництві вважається застосування технології ковзної опалубки, тобто, підйом щитів своїми руками. Метод дозволяє проводити безшовну заливку колодязів, резервуарів, монолітних стін від фундаменту.
Головне, щоб у всіх конструкціях був міцний армирующий каркас, тоді збільшується надійність споруди.
Дотримання технологічних прийомів не завжди зручно і вважається складним для застосування в домашніх умовах, через процес безперервного бетонування: залитий бетоном ділянку для дотримання нормативів затвердіння повинен знаходитися між щитами не менше 1 доби. Але якщо взяти до уваги швидкість підйому опалубки, що становить до 4-6 см в хвилину, процедура коштує витрат і уваги.
Що таке опалубка ковзного типу, обладнання для облаштування

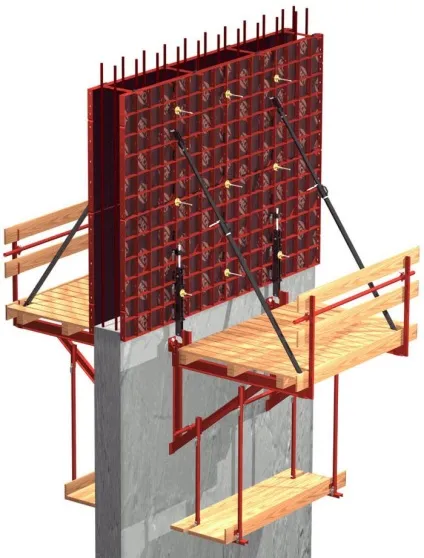

Змінна або рухома опалубка - це два ряди щитів висоти 1-1,2 метра, однакових за своєю формою, між якими формується монолітна стіна
Безшовна конструкція - це міцне спорудження, мінімальна загроза утворення тріщин, поліпшені звуко-, теплоізоляційні показники. Схема заливки стін проста: після завершення роботи з укладання одного шару суміші бетону, але попереджаючи момент схоплювання, проводиться заливка чергової порції розчину.
Змінна або рухома опалубка - це два ряди щитів висоти 1-1,2 метра, однакових за своєю формою, між якими формується монолітна стіна. Щити обов'язково посилюються дерев'яними балками, над системою ж потрібно розташувати металеві рами, оснащені домкратами будь-якого типу. Виходить, що рама утримує щитові конструкції, не допускаючи найменшого зміни відстані, яке може утворитися в процесі заливки суміші бетону. Як правило, до рами прикріплюються вимощення, також ковзаючі, за допомогою яких зручно оглядати стіну, затирати нерівності і виробляти інші роботи. Внутрішня сторона конструкції оснащується робочим підлогою, по настилу можна проводити розведення для кожного домкрата в сторону распредстанціі, що управляє механізмами підйому.
Набір обладнання для роботи включає наявність спеціальних стрижнів, за якими відбувається рух опалубки. Первісна довжина стрижнів становить від 6 м, у міру потреби, їх нарощують. Важливо враховувати навантаження, що впливають на кількість опор, відстань між якими не перевищує 2 м. Значну вагу, обов'язковість застосування механізмів для підйому, монтажу обмежують застосування ковзної опалубки для стін в приватному будівництві. Крім того, обмежуючими факторами можуть виступати:
- Зниження ефективності зведення будівель при вимушеному перерві, пов'язаному з погодними умовами, постачанням матеріалів, перебою з електроживленням та іншими нюансами.
- Різке подорожчання процесів в зимових умовах через необхідність залучення додаткового матеріалу і обігріву всієї конструкції.
- Значні витрати на усунення найменших дефектів. Саме тому бетонування повинно проводитися або руками професіоналів, або з чітким розумінням всього технологічного процесу.
Порада! Схема бетонних робіт допускає застосування переставной варіанту. Це коли армування і заливка проводиться звичайним способом, а після того, як стіни підняті на 80 см, робиться перерва для набору бетоном міцності. Потім щити відриваються і переставляються на новий рівень для заливки наступного шару.
Бетонування без швів своїми руками
Новий ярус стін починають формувати тільки після закінчення будівництва попереднього по всьому периметру стіни
Щоб вся процедура пройшла без збоїв, необхідно виконувати деякі правила:
- Бетонний розчин повинен бути високої якості, причому відповідати всім вимогам швидкості схоплювання, пластичності;
- Щоб сформувати каркас, необхідно укласти арматуру, потім в опалубку нерухомого типу заливається кілька шарів бетонної суміші товщиною 200-300 мм;
- Шар потрібно ущільнити вібратором;
- Новий ярус стін починають формувати тільки після закінчення будівництва попереднього по всьому периметру стіни;
- Як тільки шматок бетонируемой стіни набере свою початкову міцність, змінна опалубка приводиться в рух за технологією: крок підйому дорівнює 2,5 см.
Важливо! Процес робіт повинен вестися безперервно. Не допускається зупинка через відсутність розчину і інших моментів. Армування, монтаж закладних (для отворів), заливка, ущільнення проводяться без зупинки механізмів підйому. Тільки в цьому випадку досягається необхідний зростання стін в 4-6 см за добу.
Зводячи будівлі за подібною технологією, необхідно пам'ятати, що метод доцільний в тому випадку, якщо будівля не нижче 25 метрів у висоту. За інших висотах будівництво із застосуванням ковзної опалубки обходиться занадто дорого.
Горизонтально-змінна опалубка
За допомогою роботи з опалубкою нескладно облаштувати монолітні, криволінійні вертикальні конструкції
Цей метод краще підходить для господаря, який вирішив побудувати свій будинок. За допомогою роботи з опалубкою нескладно облаштувати монолітні, криволінійні вертикальні конструкції. Набір інструментів включає механізм переміщення з двох візків, балочної конструкції, крім того, комплект доповнений жорстким каркасом зі стійками, а все разом утворює міцну раму просторового характеру. Щити можна виготовити з:
Може бути самохідна і несамохідна система. Щоб забезпечити переміщення, конструкція ковзної опалубки ставиться або на рейки, прокладені вздовж будівлі, або пересувається механікою або лебідкою, встановленої на кінці рейкового шляху. Застосовується система, щоб оснастити будинок стінами, що укладаються в безперервному режимі висотою до 6 метрів і завтовшки 120-600 мм.
Важливо! Допускається переміщення щитів як уздовж стіни, так і по осі. Зручно, що плити можна піднімати по висоті, а також робити конструкції для підтримки заданого ухилу стінових панелей.
Для щитів підійде будь-який матеріал, але водостійка ламінована фанера - це легкий вага і достатня міцність на деформацію
Складно, але можливо робиться опалубка своїми руками. Для щитів підійде будь-який матеріал, але водостійка ламінована фанера - це легкий вага і достатня міцність на деформацію. При цьому листи фанери досить великі, щоб не закладати щілини, як при виборі дощок. Щоб посилити стінки жорсткості, форми можна зміцнити брусками або шматком профільної труби, розташовуючи капелюшки всередину!
- Бічні щити оснастити (вгорі і внизу) отворами для гвинтової стяжки, відступаючи від краю на 40-50 мм.
- Прикрутити щити один до одного саморізами. Краще це робити на куточки, щоб мінімізувати загрозу перекосу конструкції.
- Монтаж починається від кута будівлі або дверного отвору.
- Опалубка вимагає ретельного вирівнювання по всіх параметрах: вертикаль, горизонталь.
- У форму заливається розчин, ущільнюється і додається арматурний каркас.
- Знімається форма тільки після набору бетоном початкової міцності.
- Тепер викрутити стяжку і зняти торцевої елемент форми, перемістити рухому частину в сторону до того часу, поки отвори в стінках і цементі не співпадуть.
- Гвинти знову вкручуються, закріплюючи край фанерною системи до бетонної застиглому блоку.
- Роботи наступного рівня починаються також від кута або від отвору віконного.
- Фанерна конструкція монтується з тим розрахунком, щоб нижній край стяжки з'єднувався з попереднім шаром через отвори, залишені в бетонному елементі.
А щоб будинок вийшов міцним, все перестановки подальшого характеру краще здійснювати з закріпленням до сусідній ділянці стіни і попереднього ярусу. Непогано очищати фанерні щити від залишків розчину і змащувати маслом перед монтажем на нове місце.
Безумовно, технологія горизонтально ковзної опалубки може застосовуватися для будівництва приватних будинків, однак це процес комплексний, включає відразу монтаж і вивірення опалубки, одночасно з армуванням конструкції. Тому перш, ніж будувати свій будинок, варто зважити всі за і проти цього варіанту. Розрахунок часу, дотримання циклічності робіт і наявність всіх матеріалів - головні складові процесу. Порушення хоча б однієї операції призведе до того, що будова вийде з низькими показниками якості і міцності.
