Зливова система водовідведення і пристрій каналізації

Пристрій зливової каналізації (лівневка) - система, що служить для захисту фундаменту будинків і територій, які їх оточують від дощових і талих вод. Головне завдання механізму - збір дощових і талих вод в лінії каналів. Одним з основних елементів є дощоприймачі, які збирають воду з водостічних труб. В цілому система здатна зупинити підтоплення фундаментів, що може привести до руйнування. Лівневка - це обов'язкове обладнання в інженерії заміського будинку або саду. Установка якісного водостоку допоможе вам у збереженні газону, квітника, а найголовніше вбереже будинок від руйнувань.

Навіщо потрібна зливова каналізація?

Лівневка - це обов'язкове обладнання в інженерії заміського будинку або саду

Для цього ми повинні відповісти на питання, а куди ж дівається осадковая рідина? Частина води вбирається землею, але ж в зв'язку з розвитком цивілізації велика частина земельних ділянок перетворилася в асфальт. Тепер їй діватися нікуди. Через це, дощі здатні зруйнувати наші двори і сприяти появі вогкості в будинках. На сьогоднішній день з цією проблемою бореться пристрій зливових каналізацій. У більшості випадків працюють за механізмом самопливу.

При виборі технологій зверніть увагу на такі показники:

• Рельєф землі;
• характер забудови
• Кількість опадів на даній території.

Переваги зливового водовідведення

Якщо осадова вода залишиться без контролю, то завдасть великої шкоди власнику ділянки

50-100 куб.м - саме стільки щорічно стікає води від під заміського будинку. Зливова система збирає всю воду і рівномірно ділить її по ділянках. Якщо осадова вода залишиться без контролю, то завдасть великої шкоди власнику ділянки. Наслідком цього може стати руйнування фундаменту і гниття рослинності на ділянці.

Ливневки має такі переваги:

1. Монтажні роботи легкі і недорогі;
2. Набагато легше зробити ухили для такої системи;
3. 90% розташовані на поверхні, що допомагає уникнути засмічення труби, і полегшує доступ до ремонтних робіт;
4. Земельний шар майже не порушується;
5. Лотки виконують дві функції: збирають і відводять воду.

З чого складається система зливової каналізації?

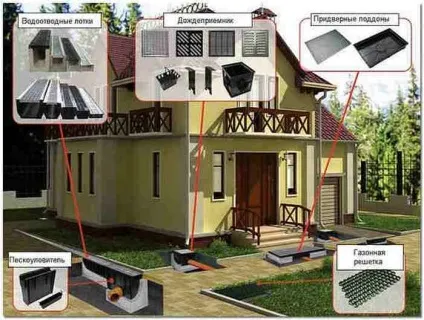

Конструкція водовідведення складається з багатьох компонентів

Конструкція водовідведення складається з таких компонентів:

Тепер більш детально розберемося з функціями і особливості кожного.

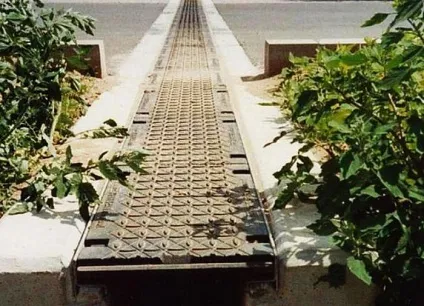

Жолоби виконують збір водних ресурсів в місцях з величезними механічними навантаженнями, наприклад: автостоянки та гаражі. Вони застосовуються з різних матеріалів: пластик, бетон і полімербетон. У комплектацію можуть входити спеціальні насадки з металу і декорований сітка, які захищають їх від засмічення великим сміттям.

Дощоприймачі працюють з точковим збором води з поверхні і дахів будинків, в разі якщо встановлено з'єднання ринвами. Вони виготовлені з пластику і можуть витримати переїзд автомобіля. У комплектацію можуть також входити: кошик для сміття, спеціальна перегородка і решітка з чавуну або оцинковкой.

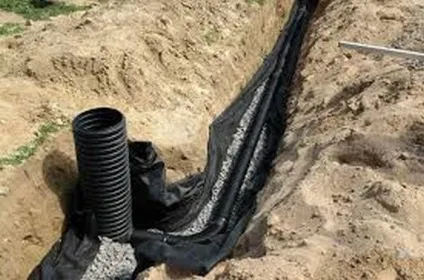

Труби. які складають водостоки, призначені для транспортування вод в колектор, використовуються для зовнішніх робіт. Матеріал - поліпропілен. Коли проектують системи, як правило, використовують два варіанти прокладання труб:

1. Неглибокої посадки. Функціонують в основному влітку. У цьому випадку використовують найчастіше товстостінні труби коричневого кольору.
2. Глибокої. Функціонують цілорічно. У даній системі закладення перевагу віддають двошаровим гофрованим трубах.

Важливо! При виборі діаметра труби необхідно порахувати передбачувана кількість опадів. Також для контролю над зливовими стоками потрібно організовувати ревізії і встановити оглядові колодязі, щоб очищати трубки дроти.

У конструкцію водовідводів можуть входити колодязі прийому дощу, водовідвідні лотки, пескоуловители і підземні водостоки.

До відома покупців! Схема зливового водовідведення планується при ландшафтному проектуванні і пропорційно залежить від будови ділянки по вертикалі.

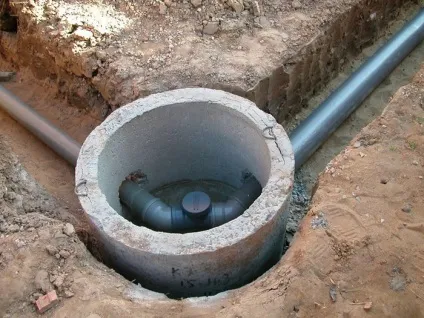

Навіщо потрібна установка оглядових колодязів?

Дані споруди ставлять на поворотних місцях водовідводів

Дані споруди ставлять на поворотних місцях водовідводів, а також на занадто довгих трубах через кожні 25 м. Оглядові колодязі дозволяють нам здійснювати ревізію і стежити за чистотою водовідведення. Раніше їх робили руками із залізобетонних кілець або викладали цеглою. На сьогоднішній день - це пластик.

До їх плюсів варто віднести те, що вони:

• герметичні;
• Не схильні до дії корозії;
• Надійні і міцні;
• Мають невелику вагу;
• Легко монтуються.

Класифікація зливової каналізації

Перед тим як купувати, нам необхідно ознайомитися з класифікацією відсотків

Перед тим як купувати, нам необхідно ознайомитися з класифікацією відсотків. Їх поділяють за такими критеріями: спосіб водовідведення і тип водовідведення.

Важливо знати, що дренажна і зливова система встановлюються паралельно. Об'єднуватися вони не повинні. При чому, зливова в їх паралелі прокладається вище.

Види систем за способом відведення вод:

Монтаж систем закритого типу з великими трубами

1. Закриті. Це найскладніший механізм. Для його роботи необхідно провести детальний гідравлічний розрахунок для відповідного діаметру труб. Вода збирається в спеціальних дощоприймачі або лотках і потім переміщається в систему труб. Далі вона слід в самоплив, з яких потрапляє в колектор, звідки перекладається за межі дільниці. Наприклад, у водойми.

Порада! Монтаж систем закритого типу з великими трубами проводиться на міських вулицях або підприємствах. Але в деяких випадках він ідеально підійде для ділянки, якщо це велика територія.

1. Відкриті. Це найпростіший варіант. В даному випадку опади збираються в лотки, встановлені в канавах, які слідують під нахилом до колектора. Лотки закриті гратами.
2. Змішані водовідводи. Ця система передбачає установку компонента обох видів, що в рази знижує витрати. При такому виборі слід встановлювати труби діаметром 10-15 см.

Види за типом водовідводів:

Цей монтаж використовують для збору опадів територій великого розміру

• Точковий збір води. Принцип роботи - установка дощоприймачів, які з'єднуються трубами в одну мережу. Встановлювати потрібно в проблемних місцях.
• Лінійний. Цей монтаж використовують для збору опадів територій великого розміру, наприклад, асфальтовані місцевості та ін.

PS: З кожним типом відведення води ви можете познайомитися, подивившись фото, розміщені в Інтернеті.

Як вибрати відповідне місце для розміщення колектора?

Існує кілька типів місцевості для розташування колектора

Існує кілька типів місцевості для розташування колектора:

1. Позитивні або сприятливі. Рельєф плоский або з ухилом не більше 0,005. В цьому випадку площі стоку можуть досягати 150 га або менше.
2. Середні. Колектор розташовують на нижній частині схилу. Площа - 150 Га або трохи більше.
3. Несприятливі. Похилий рельєф і круті схили. Площа перевищує 150 га, причому значно.

Порада. Щоб правильно прокласти водовідведення, потрібно вибрати найкоротший шлях до місця спуску. Дренаж і ливневки ніколи не можна поєднувати!

Етапи підготовки до установки зливової системи

Роботи варто відразу починати після закінчення планування фасаду та благоустрою території

Роботи варто відразу починати після закінчення планування фасаду та благоустрою території. Вам необхідно:

1. Виконати вертикальну відсипання грунтів на ділянці і ущільнити їх. Це необхідно для того, щоб уникнути деформації обладнання.
2. Монтаж щодо відведення опадів з дахів за межі дільниці. Це допомагає вберегти фундамент від промокання і руйнування.
3. Визначити спосіб і місце для відведення осадковой рідини. Місце має визначатися в індивідуальному порядку, виходячи з місцевості. Існує два варіант: дренажні канави і каналізаційна система.
4. Збір дощової води на плиткових покриттях. Встановлюються тільки при наявності конт-ухилу від прилеглої території або споруди.

Порада. Система повинна складатися з лінійного і точкового водовідведення, також в комплект можуть входити захисні пристрої від бруду. Так що перед тим як встановлювати необхідно проконсультуватися з фахівцем: адже будь-яка система підбирається індивідуально до місцевості.

порядок установки

Монтаж лівневок грає велику роль в її подальшій продуктивності

Монтаж лівневок грає велику роль в її подальшій продуктивності. Правильна послідовність дій дасть справну роботу і високу ефективність. В інтернеті можна знайти безліч різних фото, пояснюють принципи установки. Ми ж нижче спробуємо описати вам її.

Отже, встановлюємо компоненти в такій послідовності:

1. Закріплюємо локальні точки збору води під труби;
2. Проводимо лінійний відведення, в основу якого входять лотки;
3. З'єднуємо все компоненти трубами з колектором.

Важливо! Встановіть оглядові колодязі, вони допоможуть уникнути засмічення. Колектор ж потрібно встановлювати, опускаючи на велику глибину, щоб при морозі він не замерз, якщо такої можливості немає - утеплите!

Основні правила і принципи монтажу водовідводів

Якщо є можливість, то уникайте поворотів трубопроводів

1. Опади з дощовиків через труби потрапляють в колектор або місце водоскиду;
2. З цієї ж системи повинна бути підключена система дренажу;
3. Для лівневок в основному використовують труби ПВХ, діаметром 11 см;
4. Можуть підходити також гофровані труби, які всередині мають гладку поверхню;
5. Як правило, встановлюють їх так, щоб опади спускалися самопливом. Для цього дотримуються нахилу 1см на 1 м труби.
6. Щоб система не замерзла в міжсезоння, труби потрібно прокладати нижче точки замерзання грунту;
7. Якщо ви не можете помістити труби на глибину, то варто їх утеплити.

Увага! Якщо є можливість, то уникайте поворотів трубопроводів. Якщо не маєте - створюйте кути 90 градусів.
