Терморегулятор для радіатора опалення види, конструкція, монтаж

Будь-яка система вимагає контролю, в тому числі і опалювальна. З цим завданням може впоратися терморегулятор. Головна функція приладу - контроль рівня подачі теплоносія. Він монтується безпосередньо на вхідні магістраль батареї. Терморегулятор для радіатора опалення використовують для контролю рівня температури в приміщенні. При цьому потрібно знати, як правильно вибрати прилад і як грамотно змонтувати. Про це ми з вами і поговоримо в даному огляді.

Терморегулятор для радіатора опалення - що це?

Терморегулятор - це пристрій, який встановлюється на вході в батарею, щоб контролювати потік теплоносія. Цей прилад забезпечує комфортну температуру і економить кошти, якщо встановлені лічильники або стоїть опалювальний котел. Він дозволяє відключити окрему батарею з мережі, тобто виступає в ролі запірної арматури.

Механічний регулятор опалення

Найбільшу вигоду від терморегулятора для радіатора опалення відчувають в тих приміщеннях, де протягом дня температура коливається. Наприклад, на кухні з вікнами на південну сторону.

Регулювання температури здійснюється за допомогою вентиля, який встановлений перед приладом. Завдяки сучасним розробкам можна підібрати таку модель, яка чудово впишеться в інтер'єр кімнати.

Варіанти терморегуляторів для батарей опалення

Працюють всі терморегулятори за єдиним принципом: рухливий клапан всередині комплекту відкриває і закриває вхідний потік в ланцюзі в залежності від параметрів або типу термостата. Сильфон, що реагує на коливання температури повітря і взаємодіє зі штоком, що відкриває клапан - є основною деталлю.

Розділяють агрегат на два варіанти:

Рідинний клапан. Сильфон наповнюється рідиною і розширюється, за рахунок цього реагує на зміни. Він має кращі показники реакції на коливання тиску, при невисокій вартості (близько 250 руб.).
Газонаповнений регулятор. Має практично миттєве реагування на коливання температури.

На прилад впливають такі показники:

Сонячні промені або протяги.
Зовнішня температура.
Допоміжні джерела тепла.
Установка в закритих зонах.

А також всі агрегати можна розділити по типу роботи на підгрупи.

типи терморегуляторів

Регулятори опалення на батареї можуть класифікуватися за принципом роботи:

Кожна різновид має свої плюси і мінуси.

механічні

До переваг можна віднести відсутність потреби харчування ззовні. В основі роботи лежить фізична здатність розширення речовин при нагріванні. За зовнішнім виглядом нагадують вентиль з розміткою на верхній частині, на якій нанесена температура від +14 до + 28 ° С. Його необхідно монтувати в горизонтальному положенні.

Механічний терморегулятор для радіатора опалення дасть вам наступні переваги:

Заощадити на носії живлення приладу і самої вартості.
Простота експлуатації.
Працює повністю автономно.
Немає потреби змінювати температурний режим під час вашої відсутності.

Завдяки перевагам прилад користується великим попитом.

Електронний

Автоматичний терморегулятор для радіатора опалення контролює надходження теплоносія без зовнішнього участі. У прилад вмонтований екран або панель з кнопками.

Терморегулятор оснащений вбудованим або виносним датчиком дистанційного керування, здатним знімати дані про зміну температури повітря. Керувати ним можна на відстані до чотирьох метрів.

Корисна інформація! В електронному регуляторі є можливість програмувати температуру на певні години в залежності від часу доби.

Сам процес регулювання відбувається за рахунок сильфона і електромагнітного реле. Додаткові функції значно збільшують вартість приладу. При цьому сам терморегулятор здатний не тільки зменшувати або збільшувати температуру в приміщенні, а й обмежувати надходження рідини, тобто виступати в ролі автоматичної запірної арматури.

Електронний з кнопкової панеллю

Електричні термоклапан для опалення дадуть вам такі переваги в роботі всього ланцюга:

Навіть під час вашої відсутності він буде самостійно регулювати температуру.
Можна виставити підтримка мінімальної температури для нежитлового приміщення, якої буде достатньо для життя квітів.
Виставлення режимів комфортних для різного часу доби.

А також всі автоматичні агрегати діляться на:

У першому випадку показники виставлені. Він добре підходить для регулювання домашньої температури.

У другому випадку, з відкритою логікою, обладнання здатне підлаштовуватися до будь-якій системі самостійно. Тільки настройка такого агрегату вже вимагає спеціальних навичок і умінь, тому використовується в промислових масштабах.

Конструкція регуляторів температури на радіаторах опалення

Конструктивні особливості приладів відрізняються від системи опалення. Так, виділяють варіанти для однотрубних і двотрубних систем.

При цьому всі термостати механічні оснащені чутливої головкою і особливим клапаном, які функціонують між собою без додаткової витрати енергії, так як зв'язок йде на автоматичному рівні.

Конструкція механічного приладу

У термічну головку входить привід, регулятор і сам рідинний елемент (газовий або пружний). А також в конструкцію входить термоелемент (сильфон) - пристрій, який зроблено у формі циліндра, а стінки з внутрішньої сторони у нього гофровані. Цей циліндр заповнюється робочим середовищем і реагує на зміну температурного режиму.

Коли температура підвищується, сильфон збільшується в розмірах, а шток закриває потік теплоносія. При зниженні температури протікають протилежні процеси.

Корисна інформація! Виробники гарантують довгий термін служби сильфона, який може витримати більше тисячі циклів стиснення / розширення.

Електричний термостат в комплектації буде мати додаткові датчики і систему програмування, яка і дозволяє встановлювати певні температурні режими.

вибираємо прилад

Щоб вибрати термостат для радіатора опалення, слід визначитися з технічними параметрами встановленої опалювальною системою. А саме перед покупкою необхідно дізнатися:

Габарити клапана. Виміряйте діаметр пробки в батареї або труби. де планується установка.
Одне або двотрубна система. З двома трубами навантаження на термостат вище, тому і вибирати обладнання необхідно з більш високим рівнем гідравлічного опору.
Якщо система з циркуляційним насосом, то в описі до терморегулятора буде вказано, чи підходить він для неї.

Схема одне і двотрубного підключення

А також самостійно або проконсультувавшись з продавцем, виберіть за типами терморегулятор для себе:

Механіка або автоматика.
Рідина або газ.
Температура (від 5 до 30 градусів тепла).

Зверніть увагу! З місцем установки визначитеся до покупки, щоб знати прямий або під кут в 90 градусів прилад вам буде потрібно.

Ціни будуть відрізнятися у фірм виробників, і впливати на них буде механічний або автоматичний датчик температури для опалення ви оберете.

Наприклад, ось таблиця з приблизною вартістю.

Можна знайти дешевші моделі, так як від виробника ціна варіюється досить сильно. Для автоматичних терморегуляторів з виносним датчиком можна побачити ціни від 750 рублів і вище, програмований обладнання коштує від 680 рублів.

Ціни представлені середні, в залежності від регіону і варіанти покупки (через звичайний магазин або інтернет).

монтаж приладу

Процес монтажу обладнання нескладний, але якщо ви самостійно не хочете його проводити, завжди можна звернутися до професіоналів.

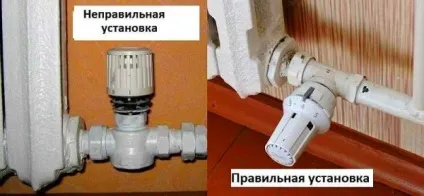

Правильне положення приладу

Від'єднайте батарею від системи. Для цього перекрийте кульовий кран або замикає вентиль. Потім злийте воду з батареї, продміть радіатор.
Зніміть адаптер. Перед цим постеліть на підлогу багато ганчірок, всмоктують рідину. Закріпіть корпус клапана розвідним ключем, а другим зніміть гайку з труби адаптера. Слідом зніміть адаптер з корпусу приладу.

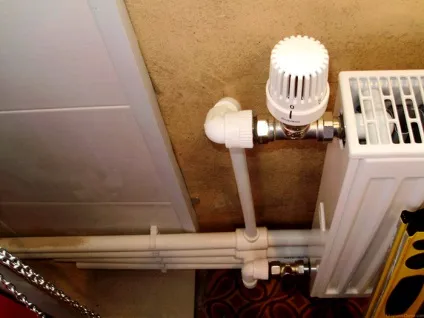

Місце для установки

Установка адаптера. Накрутите накидну гайку і комір. При цьому попередньо відчистити різьблення, і обернути її запірної стрічкою. Обертати слід за годинниковою стрілкою, роблячи 3-5 разів, потім, розгладьте стрічку. Зберіть разом адаптер, радіатор і кутові гайки.
Змонтуйте новий комір. Встановлюєте комір і глуху гайку на трубу. Всі дії виконуються викруткою.
Монтаж терморегулятора. За напрямками стрілок закріпіть прилад. Затіните гайку між регулятором і клапаном, фіксація відбувається розвідним ключем. Одночасно закрутіть гайку. Всі дії робіть акуратно. Після установки, переконайтеся в міцності кріплення.
Заповніть батарею водою.

Поради по установці і вибору

Необхідно бути обережними, встановлюючи датчик, так як в його конструкцію входять і тендітні деталі.
Використовуйте інструкцію від виробника.
Клапан встановлюється в отвір пробки радіатора.
Розмістіть термостат в горизонтальному напрямку.
Встановлювати клапан треба відповідно до вказівки стрілок.
Перед покупкою слід визначитися з типом конструкції.

Якщо самостійно встановлювати терморегулятор ви не можете або не хочете, зверніться до професіоналів.
Налаштувати прилад слід спочатку в закритому приміщенні з щільно зачиненими вікнами і дверима.

Таким чином, терморегулятор - дуже корисна і потрібна річ, яка дозволяє регулювати вам температуру повітря в приміщенні, а також економити. Неефективно використання приладу тільки на чавунних батареях, у всіх інших випадках він швидко себе окупить.

Правильна установка електронного варіанту
