Зливова каналізація СНиП -збірник будівельних норм і правил

Попадання вологи на надземну частину фундаменту і стіни будівель під час випадання атмосферних опадів викликає їх руйнування. Проникаюча капілярним шляхом в тіло бетону, цегли та ін. Будівельних матеріалів волога взимку замерзає і сприяє виникненню мікротріщин. Для водовідведення після сильних опадів іноді використовують дренажну систему, що є неефективним завдяки її переповнення і підйому рівня води по периметру фундаменту.

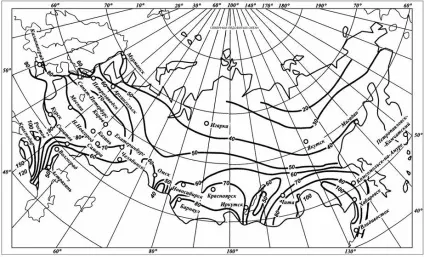

Зображення 1. Значення величин інтенсивності дощу.

Скупчення вологи на газонах і присадибній ділянці може привести до заболочування при затяжних дощах і при весняному таненні снігу.

Правильно прокладена зливова каналізація допоможе швидко зібрати вологу з поверхні грунту, доріжок і покрівлі будівлі, захистивши тим самим фундамент від підтоплення.

Зливова каналізація є складною інженерною системою, що влаштовується для збору і відведення випадає у вигляді опадів води. Питання, що стосуються вимог до до зовнішніх систем каналізації, детально розглянуті в збірнику будівельних норм і правил (СНиП) 2.04.03-85. При будівництві і реконструкції таких систем документ обов'язковий для виконання, в ньому містяться формули розрахунків для проектування каналізації. вимоги до матеріалів, що застосовуються при будівництві, правила експлуатації мереж.

складання Гідропроекту

Зображення 2. Схема кріплення водостічних труб.

Для складання цього документа враховують клімат місцевості (кількість опадів), площа обслуговується лівневка поверхні, характер покриття і грунту. Виходячи з цього, згідно СНиП розраховують діаметр труб і їх кількість, необхідна для забезпечення нормальної пропускної здатності системи, ухил каналізації.

Обчислення витрати води, з якої повинна справлятися зливова каналізація, виробляють за формулою V = q20 x S x D, де:

V - максимальний обсяг рідини при водовідведенні, л;
q20 - зареєстрований максимум інтенсивності опадів (л з га / с);
S - площа, що обслуговується каналізацією поверхні, га;
D - коефіцієнт водопоглинання матеріалами поверхні.

Величину q20 вибирають відповідно до зазначених значень для місцевості проживання в кожному конкретному випадку за схемою на рис. 1 з довідкових матеріалів СНиП 2.04.03-85.

Значення D для основних видів покриттів такі:

покрівельні матеріали - 1,0;
асфальтобетон (майданчики, доріжки) - 0,95;
бетонні покриття - 0,85;
покриття з щебеню - 0,4;
покриття з щебеню з бітумом - 0,6.

Схема збірки зливової каналізації.

Обчислення значення V буде основним визначальним моментом при обчисленні діаметра труб. Вони будуть такими для значень V:

Ухил труб зливової каналізації визначають, виходячи з їх діаметра і об'єму води (V). Для мінімального для даного діаметра труби обсягу влаштовують ухил 0,3-0,5 см / м. Максимальні значення V для цього діаметра вимагають 1-2 см / м.

Залежно від виду елементів для збору води розрізняють точкову і лінійну системи зливової каналізації:

при монтажі точкової системи встановлюють окремі дощоприймачі для збору стікає з дахів води. Ці елементи з'єднані із загальною каналізаційної магістраллю для відведення вологи;
лінійна система складається з мережі каналів і призначена для збору води з дахів і наземних майданчиків.

У різних поєднаннях в зливову каналізацію згідно СНиП включають:

Дощоприймачі - встановлюють під водостічними трубами і на майданчиках з непроникним покриттям, в цьому випадку майданчик повинен мати ухил до дощоприймачі;
Придверні піддони - розміщують перед входом в будівлю.
Лотки, жолоби - монтуються в траншеях зливової каналізації. Для видалення води самопливом роблять невеликий ухил у бік колектора.
Труби - служать для водовідведення при прокладці комунікацій під землею, вимагає пристрою ухилу в бік колектора.
Піскоуловлювачі - фільтруючі елементи, що перешкоджають засміченню системи частинками грунту і сміттям.
Оглядові колодязі влаштовують для спостереження за роботою системи і її обслуговування в процесі експлуатації.

Схема водостічної-дренажної системи.

Для захисту грунту, водойм і ґрунтових вод від забруднень, що потрапляють в зливову каналізацію з поверхні землі, СНиП рекомендує установку фільтрів і блоку УФ-знезараження стоків.

Після проходження грубої очистки в піскоуловлювачів стічні води потрапляють в маслобензоотделітель, де проходить очистку від завислих речовин та емульгованих нафтопродуктів з покриття стоянок і доріг для переміщення автомобілів по території, яку обслуговує лівневка. Швидкість потоку значно знижується в коалесцентном модулі, дозволяючи виділитися краплях нафтопродуктів, які осідають на поверхнях блоку. Зважені частинки випадають в осад. На поверхню стоків піднімаються легкі фракції ПММ, змитих у систему з поверхні. Для більш ретельного очищення застосовують поліуретанові фільтри.

Глибоке очищення стічних дощових вод від ПММ відбувається в сорбционном блоці при посередництві гідрофобних вугільних фільтрів.

Блок УФ-знезараження очищає дощові стоки від бактеріальних забруднень.

Після проходження всіх стадій очищення вода потрапляє в колодязь, з якого можна взяти її пробу для перевірки в СЕС.

Для монтажу зливової каналізації як безнапірної системи підходять пластикові труби з ПВХ. Вони стійкі до механічних пошкоджень, хімічно нейтральні, що не піддаються корозії і не гниють. Протягом довгих років експлуатації вони зберігають всі робочі характеристики і мають доступну для багатьох вартість. Відрізки труб з'єднуються спеціальними деталями з ущільненням.

Вимоги до ливневки

Глибину, на яку закладається зливова каналізація, СНиП регламентує досвідом використання схожих систем в конкретній місцевості. При застосуванні труб діаметром до 500 мм в Середньої полосеУкаіни мінімальна глибина встановлена на рівні 30 см нижче рівня грунту. Труби більшого діаметру рекомендується закладати на рівні близько 70 см.

Практично глибина закладання труб ливневки встановлюється, виходячи з міркувань економії коштів при проведенні земляних робіт, виключаючи при цьому вплив факторів і ризик промерзання в зимовий період.

Монтаж в цілому складається з 2-х етапів:

установка покрівельної і надземної частини;
прокладка підземних комунікацій.

У покриттях майданчиків і доріжок влаштовують отвори для установки дощоприймачів, місця з'єднання герметизують бітумом.

Монтують на місця відвідні труби або лотки, встановлюють водостічні труби з даху, збирають вузол скидання або випуску в лоткову систему.

Водостічні труби прикріплюють до стін хомутами. Мал. 2.

Підземну частину монтують, викопуючи траншеї і розміщуючи в них труби. При викопуванні траншей робиться необхідний ухил, на дні розміщують піщану подушку товщиною 20 см.

Водоприймальні жолоби або лотки встановлюють в неглибокі траншеї (30-50 см), піскоуловлювачі монтують в місцях з'єднання жолобів і труб зливової каналізації. Після виконання монтажу роблять контрольну проливку системи для виявлення недоліків, допущених при монтажі. Після усунення помилок траншеї закопують, жолоби і лотки закривають решітками.
