Зливна яма з цегли покрокове керівництво по влаштуванню

Серед каналізаційних пристроїв, які не складно зробити самостійно, як і раніше популярної залишається зливна яма з цегли. Звичайно, зробити таку споруду з інших матеріалів, наприклад, з бетонних кілець, можна простіше і швидше. Але у цегляній каналізації є власні переваги.

Як це працює

Зливна або вигрібна яма - один з найдавніших варіантів каналізації на землі. Її можна спорудити навіть не маючи ніякого досвіду будівельних робіт. Більш того, нерідко такий пристрій створюється на ділянці на самому початку будівельних робіт, щоб забезпечити будівельникам мінімальний набір зручностей.

Технічно зливна яма є простим септик або накопичувач відходів життєдіяльності людини. До цієї ємності, розташованої під землею, підводять каналізаційну трубу, що веде з дому. До неї ж підводять і труби окремо стоїть туалету, лазні та інших приміщень, що є на ділянці.

Одна загальна вигрібна яма на ділянці - не єдиний варіант організації такої системи. При бажанні можна робити окрему невелику ємність для кожного приміщення. Таке рішення може виявитися зручним, наприклад, якщо лазня знаходиться на значній відстані від інших будівель.

Відходи поступово накопичуються і частково утилізуються в залежності від типу споруди. У міру заповнення ями стоками потрібно виробляти її очищення, щоб запобігти переповнення споруди. Сучасні засоби дозволяють виробляти утилізацію відходів з досить високим ступенем ефективності.

Різновиди зливних ям

З цегли можна спорудити вигрібну яму будь-якого типу:

• герметичну;
• з проникними стінками;
• без дна;
• розділену на кілька секцій.

Кожне споруда має певні характеристики. Наприклад, герметична яма використовується на ділянках з високим рівнем грунтових вод. Така конструкція запобігає ймовірність забруднення навколишнього середовища стоками.

Проникні зливні ями, призначені для переробки та утилізації сірих стоків, влаштовуються з метровим піщано-гравійних фільтром в районі дна. При недостатню пропускну спроможність нижчих порід їх оснащують невеликими отворами в стінах, через які утилізується рідка частина відходів.

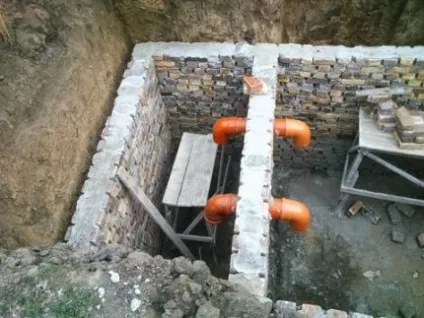

Якщо ємність зливної ями розділити цегляними перегородками і вставити в них трубки-переливи, то вийде практично саморобний септик

У так званих ямах без дна нижню частина не бетонують. Стіни таких споруд зводять на бетонній основі з просвітом, в який прямо на грунт укладають піщано-гравійний фільтр. Рідкі стоки будуть повільно просочуватися через цей природний фільтр, а потім потрапляти в нижні грунтові шари, де їх проходить їх остаточне очищення.

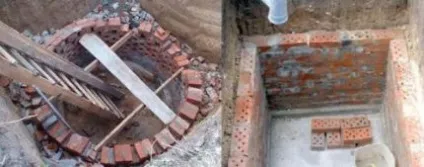

Використання цегли дозволяє створити як герметичну зливну яму, так і її проникний варіант. Найчастіше такі споруди роблять з прямокутною підставою, це найпростіший варіант

Велику яму можна розділити перегородками на дві або три секції, які з'єднують переливами. Такий пристрій, подібне каналізаційного септика, дозволяє багаторазово відокремлювати основну масу твердих і рідких відходів і підвищити ступінь їх переробки за допомогою бактерій.

Особливості цегляної каналізації

Використання цегли для зведення стін вигрібної ями має ряд переваг. Цей матеріал прекрасно утримує нечистоти і відрізняється довговічністю. За допомогою цегляної кладки можна створити споруду будь-якого розміру і конфігурації.

При використанні бетонних кілець доводиться підлаштовуватися під їхні типові розміри. Заливка монолітного бетону - це не менш трудомісткий процес, ніж кладка цегли. Для вигреба не обов'язково використовувати висококласний матеріал, підійдуть і цеглини, які раніше вже використовувалися раніше.

Цегла підходить для створення зливних ям та інших споруд довільної конфігурації. Крім того, такі пристрої можна ставити на ділянці з високим рівнем грунтових вод

Земляні роботи вимагають певних навичок, це справжнє будівельне мистецтво. Освоювати такі операції найкраще саме на зведенні каналізаційних споруд, оскільки всі огріхи в подальшому будуть приховані під землею. І все ж не варто робити кладку зовсім вже недбало. Нерівна цегляна стіна з часом може впасти.

Накопичувач з цегли має одну корисну властивість - він стійкий практично при будь-якому рівні грунтових вод, добре чинить опір спучуванню грунту при промерзанні в зимовий період. Таку зливну яму можна влаштувати і на легких піщаних грунтах, і на важких глинистих.

Як зробити цегляну каналізацію

Перед тим як приступити до виконання робіт, потрібно визначитися з розмірами майбутнього вигреба, а також знайти для спорудження підходяще місце. Найпростіший варіант розрахунку - за усередненим нормативом. Кількість постійно проживають в будинку людей множать на норму в 0,5 куб. метрів.

Після цього потрібно розрахувати параметри вигрібної ями в залежності від її конфігурації. Ємність роблять зазвичай у вигляді куба або циліндра. Перший варіант кращий, оскільки викласти цеглою ємність з прямими стінками простіше.

Глибина ями повинна бути не більше трьох метрів, але практика показує, що обслуговувати каналізацію глибиною менше двох метрів або менше. Обсяг ями тепер потрібно поділити на обрану висоту. Отримана цифра становитиме площа підстави. Залишається підібрати довжину і ширину для ємності з прямокутною підставою. Якщо прийнято рішення викопати циліндричну яму, доведеться скористатися формулою площі кола:

Отриману площа слід розділити на 3,14, тобто на число "пі". З результату, який представляє собою квадрат радіусу кола, потрібно витягти корінь, отримавши власне радіус підстави цього циліндра.

Перед виконанням розмітка всі параметри необхідно збільшити на розмір цегляної кладки і бетонної основи. Цю роль зазвичай виконує бетонна плита товщиною 30-40 см. Приблизно такі ж розміри повинна мати бетонна стяжка. Товщина цегляної кладки для каналізаційних споруд повинна становити 25 см на зовнішньому контурі, а для внутрішніх стін досить 12-13 см.

Вибираючи параметри ємності, слід пам'ятати, що її заповнення більш ніж на дві третини небажано, тому глибину котловану під вигрібну яму слід збільшити до необхідного розміру. Підбираючи місце для спорудження, слід враховувати ряд санітарних норм. Наприклад, відстань від накопичувача нечистот до житлового будинку має становити не менше п'яти метрів, до огорожі - не менше двох метрів, до джерела питної води - не менше 25 метрів і т.п.

Крім того, на ділянках з неоднорідним рельєфом каналізаційні пристрої слід розташовувати нижче, ніж джерело води. Нарешті, слід забезпечити можливість під'їзду для асенізаторської спецтехніки. Машина не обов'язково повинна перебувати в безпосередній близькості від вигрібної ями, але відстань між ними не повинна перевищувати межу в чотири метри.

Виконання земляних робіт

Після того, як розмітка виконана, можна приступати до риття котловану. Найпростіше замовити послуги екскаватора, але якщо потрібна невелика ємність і є бажання заощадити, то можна впоратися і вручну. Технологія робіт дуже проста: землю копають штиковою лопатою, а в міру поглиблення котловану - вибирають за допомогою відра на мотузці. Стане в нагоді сходи, щоб вибиратися з ями, а також звичайний будівельний рівень, щоб контролювати якість робіт.

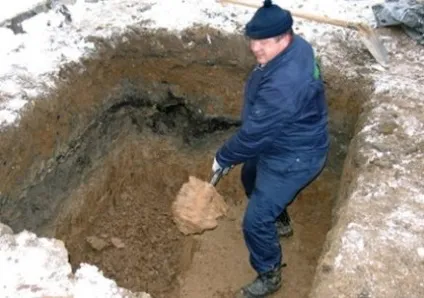

Якщо є бажання або необхідність, котлован для зливної ями можна зробити вручну за допомогою лопати і відра на мотузці

Стіни ями зазвичай роблять вертикальними, а ось дну надають невеликий ухил, щоб вміст ємності накопичувалось в кутку, над яким буде розташований люк для обслуговування. Надалі цей момент полегшить відкачування відходів з ємності. На легких грунтах стінки можуть мати потребу в захисті від осипання, наприклад, за допомогою тимчасових дерев'яних конструкцій.

Монтаж бетонного підстави

Якщо дно ями передбачається зробити герметичним, то вниз потрібно покласти або бетонну плиту, або виконати роботи з бетонування. У першому випадку все просто: вибирають залізобетонну конструкцію відповідних розмірів і встановлюють її внизу. Якщо ж прийнято рішення бетонувати дно, то спочатку вниз укладають піщану подушку товщиною близько 15 см. Пісок потрібно розрівняти і утрамбувати, дотримуючись зроблений раніше ухил.

Потім на дно кладуть армуючої сітки і заливають цементно-піщану стяжку. Після цього потрібно почекати поки бетонну основу застигне. Для його повного висихання потрібно приблизно чотири тижні, але при спорудженні вигрібної ями роботи зазвичай продовжують вже через сім днів після виконання заливки підстави.

Якщо передбачається спорудження вигрібної ями без дна, слід залити бетонною стяжкою тільки простір, над яким будуть зведені стіни. По центру залишають відкритий грунт, на який згодом укладають піщано-гравійний фільтр. Для правильного виконання заливки бетонної основи в цьому випадку знадобиться спорудити дерев'яну опалубку.

Виконання цегляної кладки

Для вигрібної ями рекомендується використовувати міцний червоний керамічна цегла, але і білий силікатний теж вважається цілком відповідним. Для приготування розчину знадобляться такі інгредієнти:

• цемент марки М400 - 1 частина;
• будівельний пісок - 3 частини;
• вода - 0,8 частини;
• гашене вапно або глина - 0,5 частини.

Пісок і цемент потрібно просіяти, щоб не було твердих включень, це дозволить зробити розчин однорідним і довести його до консистенції рідкої сметани. Спочатку на підставі роблять глиняний замок, на нього кладуть перший ряд цегли. Кладку відразу ж вирівнюють за допомогою рівня. Товщина глиняного замка буде неоднорідною, оскільки дно виконано з ухилом.

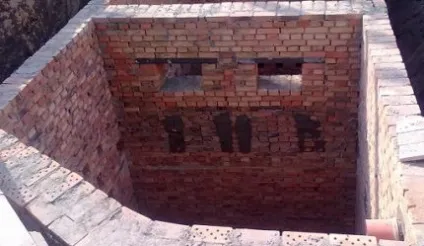

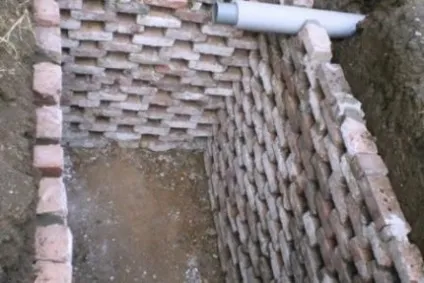

При облаштуванні зливної ями з проникними стінками цеглини кладуть з просвітом в місцях, де повинні бути вертикальні шви

Спочатку по кутах виставляють цеглини-маяки, їх положення ретельно вирівнюють. Далі кладку виконують по мотузковим маяках, які натягують для кожного ряду. Досвідчені майстри можуть виконувати кладку відразу трьох рядів або використовують спеціальну рейку-порядовку. Новачкам рекомендується спочатку перевіряти рівнем буквально кожен покладений цегла. Схилом контролюють якість кладки по вертикалі, щоб стіна була рівною.

Укладання кожного ряду цегли слід ретельно перевіряти за допомогою рівня. Спеціальна нитка, натягнута вздовж ряду, полегшить кладок

Залежно від товщини стіни вибирають схему кладки цегли. Якщо потрібно зробити стіну товщиною 25 см, то виконують кладку "в одну цеглину", а якщо 12 см - "в півцеглини". Довжина цегли відповідає ширині стіни. Звичайно, проникну вигрібну яму роблять не так. Зазвичай її кладуть "в півцеглини", при цьому між окремими цеглинами роблять прорізи, щоб через ці отвори могли виходити рідкі стоки.

Схему кладки цегли вибирають в залежності від ширини стіни. Для вигрібних ям найчастіше використовують кладку в півцеглини (12 см) або в одну цеглину (25 см)

У будь-якому випадку слід дотримуватися правила: вертикальні шви між цеглинами в суміжних рядах не повинні збігатися. Кладку виконують так: на поверхню підстави за допомогою кельми наносять невелику кількість розчину. Зверху кладуть і притискають цегла, акуратно постукуючи по ньому кельмою, щоб він зайняв правильне положення.

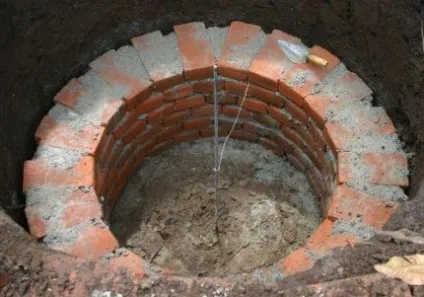

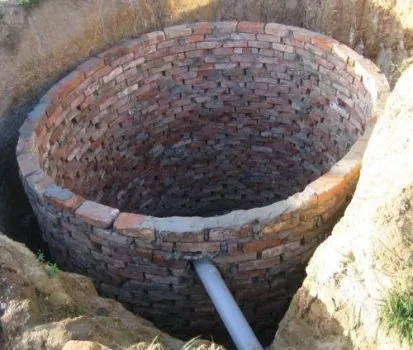

Якщо потрібно зробити з цегли циліндричну зливну яму, то цеглу доведеться укладати по дузі. Важливо, щоб шви в сусідніх рядах не збігалися, це може послабити конструкцію

Потім надлишки розчину підбирають кельмою. Є й інша технологія: розчин наносять на окремий цегла, потім його встановлюють на місце. Ось кілька корисних порад з проведення робіт кладок:

• Розміри заповненого розчином шва між цеглою повинні складати близько 6-8 мм.
• Шов скрізь повинен бути однакового розміру всюди, це поліпшить якість робіт.
• Цегла слід розкласти уздовж стін невеликими порціями, щоб скоротити час робіт (не доведеться приносити кожна цеглина із загальної купи).
• Перед укладанням цеглу поливають водою, це покращує адгезію поверхні до розчину.
• Кожен п'ятий ряд рекомендується укладати з використанням спеціальної арматурної сітки.

Зрозуміло, до вигрібній ямі потрібно підвести каналізаційну трубу. Місце входу слід ретельно обробити розчином, щоб не було течії. Труба повинна бути належним чином утеплена, покладена нижче рівня промерзання грунту з дотриманням необхідного ухилу. Після того, як кладок закінчені, стіни потрібно обштукатурити.

Каналізаційна труба повинна входити в каналізаційне пристрій під невеликим кутом, щоб забезпечити оптимальну швидкість переміщення стічних вод і відходів

Гідроізоляція і верхнє перекриття

На штукатурку кладуть шар гідроізоляційного матеріалу, наприклад, бітумної мастики. Ці заходи допоможуть продовжити термін служби каналізаційного пристрою. При нанесенні гідроізоляційних матеріалів слід точно дотримуватися інструкції. Наприклад, під мастику потрібно суху основу.

Тепер можна встановити верхнє перекриття. Для цього найкраще придбати готову бетонну плиту з отвором і кришкою. В якості альтернативи можна розглянути бетонну конструкцію власного виготовлення або перекриття з деревини. Останній варіант міцністю не відрізняється, кожні кілька років таке перекриття доведеться замінювати.

Якщо прийнято рішення виготовити перекриття з бетону самостійно, слід почати його робити одночасно із заснуванням та за схожою технологією. Заливку виконують в дерев'яну опалубку. Параметри верхнього перекриття повинні перевищувати розміри отвору, яке воно буде закривати, не менше ніж на 30 см.

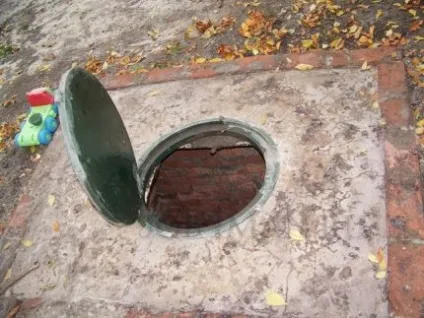

Отвір для обслуговування зливної ями має бути досить просторим, щоб у нього міг пролізти людина для огляду споруди

Спочатку заливають шар розчину в кілька сантиметрів, потім встановлюють арматуру і заливають основний шар. Цей елемент повинен висихати протягом чотирьох тижнів. У верхньому перекритті необхідно зробити ще один отвір - вентиляційне. Каналізаційне пристрій потребує правильного вентилировании, оскільки з часом стічні води починають виділяти метан, а це небезпечний газ.

Для організації природного вентилювання використовують пластикову трубу діаметром близько 100 мм. Зверху трубу накривають захисним пристроєм, нижню її частину також не завадить обладнати гратами. Після установки перекриття слід нанести поверх конструкції шар гідроізоляції, підійде руберойд і навіть товста поліетиленова плівка. Зверху зазвичай укладають грунтово-рослинний шар, щоб облагородити ділянку і оберегти вигрібну яму від промерзання взимку.

Особливості експлуатації пристрою

Основний догляд за вигрібною ямою зводиться до того, щоб своєчасно її спорожняти і очищати. Суттєвою допомогою в справі переробки та видалення відходів можуть стати спеціальні бактерії, призначені для вигрібних ям. Такі препарати зазвичай забезпечені докладною інструкцією і дуже прості у використанні. Їх потрібно або просто вилити / висипати в каналізацію, або попередньо змішати з деякою кількістю води.

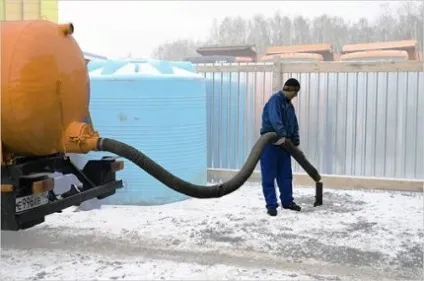

Викачування відходів з зливної ями найкраще робити за допомогою спеціальної техніки. Видаляти стоки слід, коли їх кількість займе два третину ємності

Такі мікроорганізми здатні переробляти стоки, розкладаючи їх на безпечні складові. При цьому зникає і характерний для каналізаційних пристроїв запах. Але при цьому слід пам'ятати, що контакт з деякими видами побутової хімії для бактерій згубний, тому доведеться перевірити склад засобів для миття і чищення, які є в будинку.

Після того, як вигрібна яма була очищена, не завадить оглянути її і перевірити цілісність цегляних стін. При необхідності виконують дрібний ремонт споруди: замінюють зіпсовані цеглини цілими, відновлюють пошкоджену гідроізоляцію і т.п.

Наочно процес укладання цегли при створенні проникною вигрібної ями представлений тут:

Цегляна вигрібна яма - надійне і зручне спорудження. Зробити такий пристрій не просто, але всі зусилля окупляться, оскільки при дотриманні технології такий пристрій може прослужити довгі роки.
